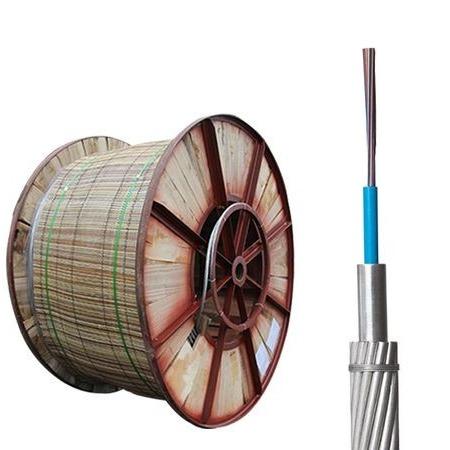

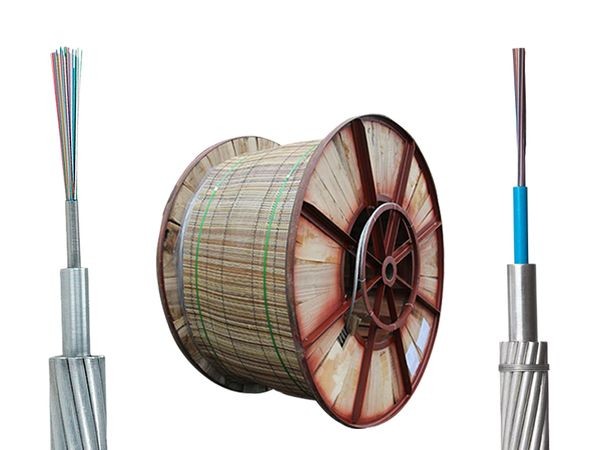

Cavo di terra per alimentazione ottica (cavo OPGW)
Descrizione dell'OPGW
Il cavo ottico OPGW integra fibre ottiche all'interno del filo di terra delle linee aeree di trasmissione ad alta tensione, creando un sistema di comunicazione sicuro ed efficiente lungo la rete elettrica.Con il suo duplice ruolo di messa a terra e trasmissione dei datiLa struttura del filo metallico offre eccellente resistenza meccanica, stabilità e lunga durata di vita.Rispetto alle installazioni di cavi ottici convenzionali, OPGW riduce significativamente il tempo di costruzione e i costi complessivi del progetto.
Caratteristiche e vantaggi del cavo ottico OPGW
-
Tecnologia avanzata di tubi in acciaio inossidabile riempiti con un composto che blocca l'acqua per la massima protezione delle fibre.
-
L'elevata resistenza alla trazione e la struttura compatta garantiscono la durata in ambienti difficili.
-
Basse interferenze tra la rete elettrica e la rete di comunicazione anche in condizioni di cortocircuito.
-
Facile da installare compatibile con le specifiche del filo a terra comune e può sostituire direttamente i fili a terra esistenti.
-
Eccellente resistenza al fulmine e prestazioni stabili su lunghi intervalli.
-
Soluzione conveniente per l'integrazione della comunicazione nelle infrastrutture di trasmissione di energia.
Descrizione del cavo OPGW
Applicazione
L'OPGW è utilizzato principalmente nei sistemi di comunicazione di potenza insieme agli accessori correlati.con una capacità di accensione superiore a 50 W,.
Struttura

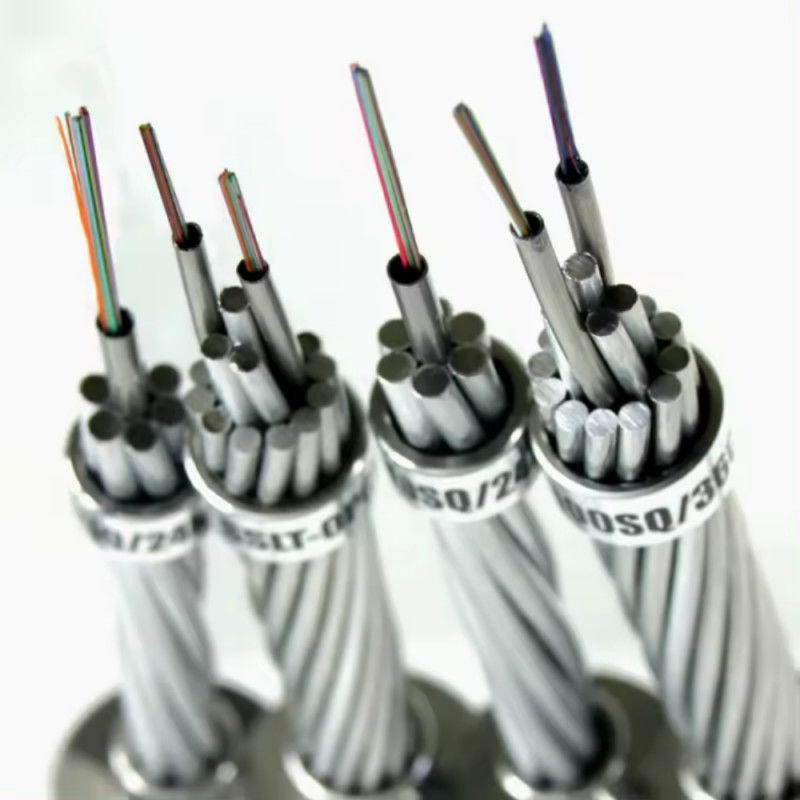

Il filo a terra ottico a fili (OPGW) è fabbricato con doppi o tripli strati di fili in acciaio rivestito di alluminio (ACS), o un mix di fili ACS e di fili in lega di alluminio.La sua progettazione è ottimizzata per soddisfare le esigenze delle moderne reti elettriche aeree, garantendo sia la messa a terra elettrica che la comunicazione ottica.
Opzioni di fibra
Numero di fibre
Intervallo di tensione
Principali applicazioni
-
Ampiamente utilizzati nelle linee aeree di nuova costruzione
-
Ideale per progetti di trasmissione di grandi capacità di fibra e ultraalta tensione (UHV)
-
Fornisce protezione da terra e fulmini mentre trasporta corrente di guasto a corto circuito
Disegni tipici
Parametro
OPGW con tubo di alluminio PBT
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Disegni tipici di tubi di acciaio inossidabile stratificati
Disegno tipico per il doppio strato:
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Disegno tipico per tre strati:
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Disegni tipici OPGW di tubi in acciaio inossidabile coperti con AL centrale
Disegno tipico per un singolo strato
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Disegno tipico per doppi strati
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Disegni tipici del tubo centrale in acciaio inox
Progettazione tipica per un singolo strato:
| Specificità |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Disegno tipico per il doppio strato:
| Specificità |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
