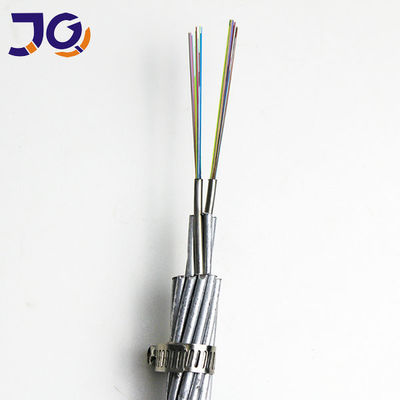

Cavo di terra ottico OPGW con fibra ottica 24 48 Core Monomodale per trasmissione di potenza aerea

5 km
MOQ
1680USD / km
prezzo
Cavo di terra ottico OPGW con fibra ottica 24 48 Core Monomodale per trasmissione di potenza aerea
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Diametro del cavo: 12,4 mm
Sezione trasversale di supporto: 86,4 mm
sezione di come filo: 68,8 mm
sezione di al tubo: 17,6 mm
Tipo di fibra: Modalità singola G652D/G657A1
Conteggio delle fibre: 24 48 96 Core
Installazione: Sistema di alimentazione
Marchio della fibra: Corning/YOFC/Fujikura o su misura
Evidenziare:

Cavo in fibra ottica OPGW a 48 fibre

,

Cavo aereo per energia elettrica in modalità singola

,

OPGW Wire di terra ottica 24 Core
Informazioni di base
Luogo di origine: Guangdong Cina
Marca: JQ/OEM/Customize
Certificazione: ISO9001/CE/ROHS/FCC
Numero di modello: OPGW-24B1-86 (87.6; 55.8)
Termini di pagamento e spedizione
Imballaggi particolari: 1/2/3/4/5 km in un tamburo di legno
Tempi di consegna: 15 giorni
Termini di pagamento: L/C, T/T, Western Union, Alipay
Capacità di alimentazione: 50 km al giorno
Descrizione di prodotto

Cavo a terra ottico di potenza OPGW per la comunicazione di linee elettriche aeree



Introduzione del prodotto
Il cavo OPGW (Optical Power Ground Wire) integra la comunicazione in fibra ottica con la funzione di messa a terra delle linee aeree di trasmissione di energia.agisce sia come filo di terra che come mezzo di comunicazione in fibra otticaCon una struttura di tubi in acciaio inossidabile e fili in acciaio rivestiti di alluminio, l'OPGW fornisce una forte resistenza meccanica, una protezione affidabile delle fibre e una trasmissione di dati stabile per le moderne reti elettriche.



Caratteristiche chiave

  • Progettazione a doppia funzione per la messa a terra e la comunicazione in fibra
  • Tubo in acciaio inossidabile con composto di blocco dell'acqua per la protezione delle fibre
  • Alta resistenza alla trazione per gli impianti aerei a lungo raggio
  • Resistente al fulmine, alla corrosione e al maltempo
  • Supporta più tipi di fibra e fino a 96 core

Applicazioni

  • Linee aeree di trasmissione ad alta tensione
  • Sistemi di comunicazione della rete elettrica
  • Protezione dei relè e reti di automazione dell'energia
  • Progetti di infrastrutture di reti intelligenti e di energia
  • Sistemi di comunicazione per linee elettriche a lunga distanza

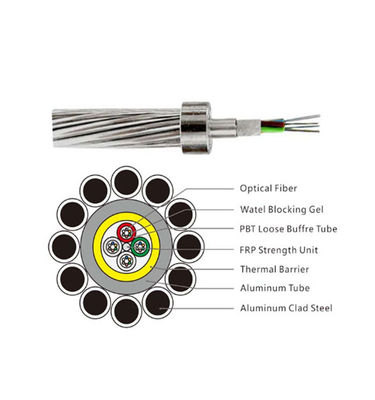

OPGW con tubo di alluminio PBT

Specificità Numero di fibre Diametro ((mm) Peso (kg/km) RTS(KN) Cortocircuito (KA2s)

OPGW-113 ((87).9;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



Disegni tipici di tubi di acciaio inossidabile stratificati

Disegno tipico per il doppio strato:

Specificità Numero di fibre Diametro ((mm) Peso (kg/km) RTS(KN) Cortocircuito (KA2s)
OPGW-89[55]4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64]6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79]0;129.5) 36 15 537 79 129.5
OPGW-137[85.0;148.5) 36 15.6 575 85 148.5
OPGW-145[98.6;162.3) 48 16 719 98.6 162.3

Disegno tipico per tre strati:

Specificità Numero di fibre Diametro ((mm) Peso (kg/km) RTS(KN) Cortocircuito (KA2s)
OPGW-232[343].0;191.4) 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366.9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358.7;372.1] 96 22.5 1938 358.7 372.1



Disegni tipici OPGW di tubi in acciaio inossidabile coperti con AL centrale

Disegno tipico per un singolo strato

Specificità Numero di fibre Diametro ((mm) Peso (kg/km) RTS(KN) Cortocircuito (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70 ((54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Disegno tipico per doppi strati

Specificità Numero di fibre Diametro ((mm) Peso (kg/km) RTS(KN) Cortocircuito (KA2s)
OPGW-143 ((87).9;176.9) 36 15.9 617 87.9 176.9



OPGW Disegni tipici del tubo centrale in acciaio inox

Progettazione tipica per un singolo strato:

Specificità Numero di fibre Diametro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-32 (((40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42 ((54.0;8.4) 24 9 313 54 8.4
OPGW-425;10.6) 24 9 284 43.5 10.6
OPGW-54 ((55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61 ((55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68 ((80).8;21.7) 54 11.4 485 80.8 21.7
OPGW-75 (((54.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54.5;41.7) 60 12 385 54.5 41.7

Disegno tipico per il doppio strato:

Specificità Numero di fibre Diametro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127 (((77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163 (99).9;213.7) 36 17 694 99.9 213.7
OPGW-183 (((109.7;268.7) 48 18 775 109.7 268.7
OPGW-183 (((118.4;261.6) 48 18 895 118.4 261.6

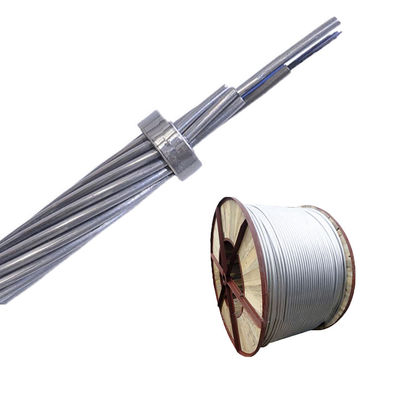

Cavo di terra ottico OPGW con fibra ottica 24 48 Core Monomodale per trasmissione di potenza aerea 0

Cavo di terra ottico OPGW con fibra ottica 24 48 Core Monomodale per trasmissione di potenza aerea 1



FAQ OPGW Cavo di terra ottico di alimentazione



D1: A che cosa serve il cavo OPGW?
R: L'OPGW è utilizzato sulle linee aeree di trasmissione di energia per fornire sia la protezione della messa a terra che la comunicazione in fibra ottica.



D2: Quante fibre può supportare il cavo OPGW?
R: Può supportare fino a 96 nuclei di fibra a seconda della progettazione e dei requisiti del progetto.



Q3: Quali tipi di fibre sono disponibili?
R: Le opzioni più comuni sono le fibre G652D, G655, G657, OM3 e OM4.



D4: L'OPGW è adatto per ambienti ad alta tensione?
R: Sì, è progettato per le linee aeree elettriche e può funzionare nei sistemi di trasmissione ad alta tensione.



D5: L'OPGW fornisce protezione da fulmini?
R: Sì, funziona come un filo di terra che protegge le linee elettriche da fulmini e guasti elettrici.
