Cavo di terra ottico OPGW per comunicazioni di trasmissione di potenza
Introduzione al prodotto:
OPGW è un cavo di terra con fibre ottiche integrate per linee elettriche aeree, che combina messa a terra, protezione contro i fulmini e comunicazione ad alta velocità in un unico cavo.
Caratteristiche principali:
-
Forte protezione con tubo in acciaio inossidabile impermeabile
-
Elevata resistenza alla trazione per ambienti difficili
-
Prestazioni elettriche stabili
-
Facile installazione e sostituzione
-
Doppia funzione per potenza e comunicazione
Applicazioni:
Panoramica del cavo OPGW
Funzioni principali
I cavi OPGW sono principalmente applicati nei sistemi di comunicazione di potenza, lavorando insieme ad accessori per la protezione dei relè, il controllo automatico e la trasmissione dei dati. Sono installati lungo linee elettriche ad alta tensione, combinando funzioni di comunicazione ottica e di messa a terra.
Struttura
Il cavo di terra ottico a trefoli (OPGW) è prodotto con due o tre strati di fili di acciaio rivestito di alluminio (ACS), o un mix di fili ACS e leghe di alluminio. Questo design è ottimizzato per soddisfare le comuni esigenze strutturali e meccaniche delle linee di trasmissione di potenza.
Specifiche delle fibre
-
Tipi di fibre opzionali: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Numero di fibre: fino a 96 core
Gamma elettrica e di applicazione
-
Adatto per linee elettriche con livelli di tensione di 110KV e inferiori
-
Ampiamente applicato in nuove linee di trasmissione aeree
-
Capace di trasportare un gran numero di fibre per sistemi UHV (Ultra High Voltage)
-
Fornisce protezione contro i fulmini e conduce in sicurezza la corrente di guasto di cortocircuito
Design tipico
Struttura centrale a tubo in acciaio inossidabile rivestito di alluminio, che garantisce un'eccellente protezione delle fibre, resistenza meccanica e affidabilità a lungo termine.
Parametro

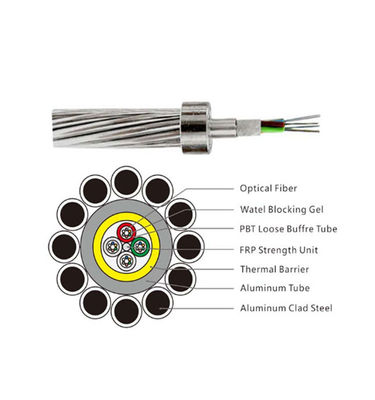

OPGW con tubo in alluminio PBT
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113 (87,9; 176,9) |
48 |
14,8 |
600 |
87,9 |
176,9 |
| OPGW-70 (81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 (79; 36) |
36 |
11,8 |
484 |
79 |
36 |
| OPGW-77 (72; 36) |
36 |
12,7 |
503 |
72 |
67 |
Progettazioni tipiche di cavi OPGW con tubo in acciaio inossidabile a trefoli
Progettazione tipica per doppio strato:
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-89 [55,4; 62,9] |
24 |
12,6 |
381 |
55,4 |
62,9 |
| OPGW-110 [90,0; 86,9] |
24 |
14 |
600 |
90 |
86,9 |
| OPGW-104 [64,6; 85,6] |
28 |
13,6 |
441 |
64,6 |
85,6 |
| OPGW-127 [79,0; 129,5] |
36 |
15 |
537 |
79 |
129,5 |
| OPGW-137 [85,0; 148,5] |
36 |
15,6 |
575 |
85 |
148,5 |
| OPGW-145 [98,6; 162,3] |
48 |
16 |
719 |
98,6 |
162,3 |
Progettazione tipica per triplo strato:
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-232 [343,0; 191,4] |
28 |
20,15 |
1696 |
343 |
191,4 |
| OPGW-254 [116,5; 554,6] |
36 |
21 |
889 |
116,5 |
554,6 |
| OPGW-347 [366,9; 687,7] |
48 |
24,7 |
2157 |
366,9 |
687,7 |
| OPGW-282 [358,7; 372,1] |
96 |
22,5 |
1938 |
358,7 |
372,1 |
Progettazioni tipiche di cavi OPGW con tubo centrale in acciaio inossidabile rivestito di alluminio
Progettazione tipica per strato singolo
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-80 (82,3; 46,8) |
24 |
11,9 |
504 |
82,3 |
46,8 |
| OPGW-70 (54,0; 8,4) |
24 |
11 |
432 |
70,1 |
33,9 |
| OPGW-80 (84,6; 46,7) |
48 |
12,1 |
514 |
84,6 |
46,7 |
Progettazione tipica per doppio strato
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-143 (87,9; 176,9) |
36 |
15,9 |
617 |
87,9 |
176,9 |
Progettazioni tipiche di cavi OPGW con tubo a spirale centrale in acciaio inossidabile
Progettazione tipica per strato singolo:
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-32 (40,6; 4,7) |
12 |
7,8 |
243 |
40,6 |
4,7 |
| OPGW-42 (54,0; 8,4) |
24 |
9 |
313 |
54 |
8,4 |
| OPGW-42 (43,5; 10,6) |
24 |
9 |
284 |
43,5 |
10,6 |
| OPGW-54 (55,9; 17,5) |
36 |
10,2 |
394 |
67,8 |
13,9 |
| OPGW-61 (73,7; 175) |
48 |
10,8 |
438 |
73,7 |
17,5 |
| OPGW-61 (55,1; 24,5) |
48 |
10,8 |
358 |
55,1 |
24,5 |
| OPGW-68 (80,8; 21,7) |
54 |
11,4 |
485 |
80,8 |
21,7 |
| OPGW-75 (54,5; 41,7) |
60 |
12 |
459 |
63 |
36,3 |
| OPGW-76 (54,5; 41,7) |
60 |
12 |
385 |
54,5 |
41,7 |
Progettazione tipica per doppio strato:
| Specifiche |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-96 (121,7; 42,2) |
12 |
13 |
671 |
121,7 |
42,2 |
| OPGW-127 (141,0; 87,9) |
24 |
15 |
825 |
141 |
87,9 |
| OPGW-127 (77,8; 128,0) |
24 |
15 |
547 |
77,8 |
128 |
| OPGW-145 (121,0; 132,2) |
28 |
16 |
857 |
121 |
132,2 |
| OPGW-163 (138,2; 183,6) |
36 |
17 |
910 |
138,2 |
186,3 |
| OPGW-163 (99,9; 213,7) |
36 |
17 |
694 |
99,9 |
213,7 |
| OPGW-183 (109,7; 268,7) |
48 |
18 |
775 |
109,7 |
268,7 |
| OPGW-183 (118,4; 261,6) |
48 |
18 |
895 |
118,4 |
261,6 |
FAQ sul cavo OPGW
D1: Cos'è un cavo OPGW?
A: OPGW è un cavo di terra con fibre ottiche integrate per linee elettriche, che combina protezione e comunicazione.
D2: Quali sono i suoi principali vantaggi?
A: Offre messa a terra, protezione contro i fulmini e trasmissione dati in un unico cavo.
D3: Può sostituire i cavi di terra esistenti?
A: Sì, OPGW può sostituire direttamente i cavi di terra tradizionali.
D4: È durevole per uso esterno?
A: Sì, ha un'elevata resistenza e una forte resistenza agli agenti atmosferici e agli stress meccanici.
D5: Dove viene utilizzato l'OPGW?
A: Viene utilizzato in linee di trasmissione, sottostazioni e sistemi di smart grid.
