Descrizione di prodotto

Panoramica del prodotto del cavo in fibra ottica OPGW

Cavo OPGW (Optical Power Ground Wire) combina fibre ottiche con il cavo di terra aereo delle linee di trasmissione ad alta tensione, consentendo la messa a terra elettrica e la comunicazione ottica simultanee all'interno di un singolo cavo. Questo design a doppia funzione migliora l'affidabilità del sistema, semplifica l'infrastruttura e riduce i costi di costruzione. Con la sua struttura rinforzata in metallo, i cavi OPGW sono resistenti, durevoli e resistenti alle condizioni ambientali difficili.

Caratteristiche principali e vantaggi

• Protezione avanzata: I tubi in acciaio inossidabile riempiti con composti che bloccano l'acqua proteggono le fibre ottiche dall'umidità e dai danni fisici.

• Elevata resistenza e design compatto: Offre un'eccellente resistenza alla trazione e compattezza strutturale, adatta per installazioni esterne a lunga campata e ambienti estremi.

• Minime interferenze elettromagnetiche: Riduce le interferenze tra i segnali di comunicazione e le correnti di cortocircuito nei sistemi di alimentazione.

• Facilità di installazione: Compatibile con le specifiche standard dei cavi di terra, ideale per nuove costruzioni e progetti di sostituzione.

Applicazioni e vantaggi

I cavi OPGW sono essenziali per la rete intelligente e le moderne infrastrutture di utilità, fornendo una dorsale di comunicazione affidabile integrata nelle linee di trasmissione di energia. Consentono:

• Monitoraggio in tempo reale che rilevamento guasti

• Trasmissione dati ad alta velocità a lunga distanza

• Maggiore efficienza della rete che tempi di inattività ridotti

Con un'eccellente resistenza a fulmini, carichi di vento e variazioni di temperatura, i cavi OPGW sono una soluzione preferita per le utility che cercano di modernizzare le reti in modo efficiente riducendo al minimo l'interruzione e i costi di installazione.

Applicazione e struttura del cavo in fibra ottica OPGW

Applicazioni:
I cavi OPGW (Optical Power Ground Wire) sono utilizzati principalmente per la comunicazione su linea elettrica, integrati con protezione relè, sistemi di controllo automatico e installati insieme a linee di trasmissione ad alta tensione. Sono ideali per nuovi progetti di linee elettriche aeree, inclusi trasmissione ad altissima tensione (UHV), fornendo sia capacità di comunicazione che protezione contro i fulmini conducendo in modo sicuro le correnti di cortocircuito.

Struttura:

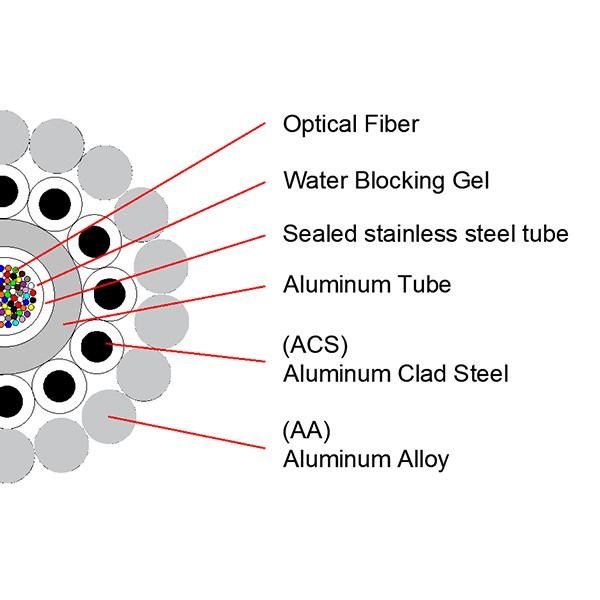

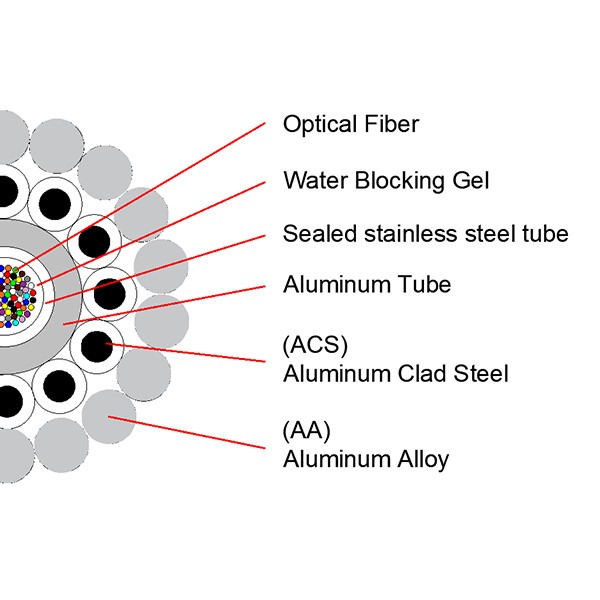

Il cavo di terra ottico a trefoli è costituito da due o tre strati di fili in acciaio rivestiti in alluminio (ACS), o una combinazione di ACS e fili in lega di alluminio, che offrono resistenza meccanica, durata e prestazioni elettriche. Il design standard presenta un tubo centrale in acciaio inossidabile che ospita le fibre ottiche, ricoperto di alluminio per una maggiore protezione.

Specifiche tecniche:

• Tipi di fibra: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4

• Conteggio del nucleo della fibra: Fino a 96 core

• Intervallo di tensione: Adatto per linee elettriche nominali fino a 110 kV e inferiori

• Caratteristiche di progettazione: Tubo centrale in acciaio inossidabile, rivestimento in alluminio, elevata resistenza alla trazione, blocco dell'acqua, resistenza alla corrosione e ai raggi UV

Vantaggi:

• Combina trasmissione di energia ad alta tensione con comunicazione ottica in un unico cavo

• Garantisce trasmissione dati affidabile a lunga distanza per applicazioni di telecomunicazioni e smart grid

• Fornisce protezione meccanica, resistenza ai fulmini e durata per ambienti esterni e ad alta sollecitazione

OPGW con tubo in alluminio PBT

Progetti tipici OPGW di tubo in acciaio inossidabile a trefoli

Design tipico per doppio strato:

Design tipico per tre strati:

Progetti tipici OPGW di tubo centrale in acciaio inossidabile rivestito in AL

Design tipico per singolo strato

Design tipico per doppio strato

Progetti tipici OPGW di tubo flessibile centrale in acciaio inossidabile

Design tipico per singolo strato:

Design tipico per doppio strato:
