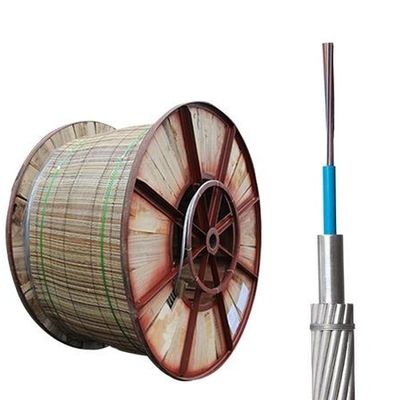

Visualizzazione del cavo OPGW
Caratteristiche chiave e vantaggi
-
Protezione superiore:Il tubo in acciaio inossidabile con composti che bloccano l'acqua protegge le fibre dall'umidità e dallo stress.
-
Alta resistenza:Progettazione compatta e resistente alle tensioni e agli ambienti difficili.
-
Performance elettrica eccellente:Minimizza le interferenze della rete elettrica durante i guasti.
-
Facile da installare:Compatibile con le impostazioni standard di filo di terra per la sostituzione diretta.
-
Funzione doppia:Fornisce simultaneamente messa a terra e comunicazione ottica.
-
Ampia applicazione:Ideale per linee di trasmissione di energia, sottostazioni e reti intelligenti.
Funzioni principali
I cavi OPGW servono i sistemi di comunicazione di potenza, supportando la protezione dei relè, il controllo automatico e la trasmissione dei dati.integrano la comunicazione ottica e la messa a terra in un unico sistema.
Struttura
Realizzato con due o tre strati di fili in acciaio placcato in alluminio o in lega di alluminio, l'OPGW è progettato per le esigenze meccaniche e strutturali delle linee di trasmissione.
Specifiche delle fibre
-
Tipo di fibra: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Numero di fibre: fino a 96 nuclei
Ampia gamma di applicazioni elettriche
-
Per linee elettriche ≤ 110 KV e sistemi UHV
-
Adatti a nuove linee aeree di trasmissione
-
Conduce correnti di cortocircuito e fornisce protezione da fulmini
Disegno tipico
Il tubo di acciaio inossidabile coperto di alluminio centrale garantisce forti prestazioni meccaniche, un'eccellente protezione delle fibre e un'affidabilità a lungo termine.
Parametro
OPGW con tubo di alluminio PBT
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Disegni tipici di tubi di acciaio inossidabile stratificati
Disegno tipico per il doppio strato:
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Disegno tipico per tre strati:
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Disegni tipici OPGW di tubi in acciaio inossidabile coperti con AL centrale
Disegno tipico per un singolo strato
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Disegno tipico per doppi strati
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Disegni tipici del tubo centrale in acciaio inox
Progettazione tipica per un singolo strato:
| Specificità |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Disegno tipico per il doppio strato:
| Specificità |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
