Descrizione di prodotto

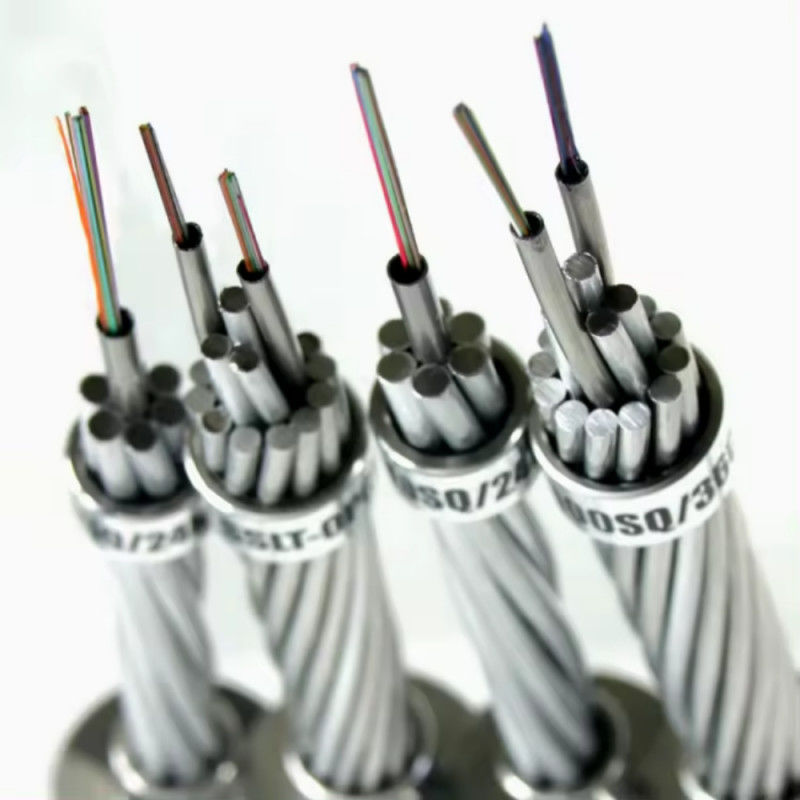

Cavo di terra per alimentazione ottica (cavo OPGW)
Cavo OPGW (optical power ground wire)è progettato per combinare la funzionalità di un sistema di comunicazione in fibra ottica con il ruolo di un filo di terra nelle linee di trasmissione ad alta tensione.Il cavo è inserito nel filo di terra delle linee elettriche aereeQuesta duplice struttura migliora l'efficienza e l'affidabilità complessive delle reti di alimentazione e di comunicazione.offrendo una struttura robusta e stabile grazie al rinforzo del filo metallicoDato che le fibre ottiche sono integrate all'interno del cavo a terra, l'OPGW riduce i tempi e i costi di costruzione rispetto ad altri metodi, semplificando la distribuzione.
Caratteristiche e vantaggi principali del cavo ottico OPGW:
-
Costruzioni in acciaio inossidabile durevoli: L'impiego di tubi in acciaio inossidabile di alta qualità, riempiti di composti che bloccano l'acqua, garantisce una protezione ottimale delle fibre ottiche, evitando danni dovuti all'umidità o a fattori ambientali.
-
Alta resistenza e design compatto: Il cavo è compatto ma resistente, progettato per resistere a condizioni climatiche difficili e a forti sollecitazioni meccaniche, il che lo rende adatto a lunghi intervalli in ambienti ad alta tensione.
-
Interferenze minime: La corrente elettrica della rete elettrica ha un impatto minimo sulla rete di comunicazione ottica, garantendo un funzionamento stabile e privo di interferenze.
-
Facile da installare: I cavi OPGW sono progettati per sostituire direttamente i cavi di terra tradizionali, rendendoli facili da installare senza modifiche significative alle infrastrutture esistenti, risparmiando tempo e riducendo i costi.
Integrando la fibra ottica con l'infrastruttura della linea elettrica, i cavi OPGW offrono una soluzione conveniente, affidabile ed efficiente per la comunicazione ad alta velocità nelle reti di trasmissione di energia.
OPGW (Optical Power Ground Wire)è utilizzato principalmente per sistemi di comunicazione di potenza, compresa la protezione dei relè, la trasmissione automatica, ed è installato accanto a linee elettriche ad alta tensione.

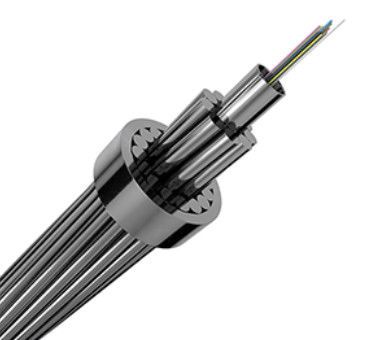

IlCable di terra ottica a fili (OPGW)è costituito da più strati, in genere due o tre, di fili di acciaio rivestito di alluminio (ACS) o da una combinazione di fili ACS e di fili in lega di alluminio.La sua progettazione è adattata alle esigenze della maggior parte delle linee aeree di trasmissione elettrica.
Specificità principali:
-
Tipi di fibre: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (offrendo flessibilità nella scelta in base alle esigenze)
-
Numero di fibre: fino a 96 nuclei, a seconda delle esigenze dell'applicazione.
-
Intervallo di tensione: adatto a linee elettriche con livelli di tensione di 110 kV o inferiori.
Applicazioni principali:
-
Nuove linee elettriche aeree: comunemente utilizzato nelle linee ad alta tensione di nuova costruzione, l'OPGW funge da filo di terra e mezzo di comunicazione.
-
Elevata capacità di fibre: è in grado di gestire grandi quantità di fibre, rendendolo adatto alle linee di trasmissione ad altissima tensione (UHV).
-
Protezione da fulmini: Il cavo OPGW fornisce una protezione essenziale trasportando grandi correnti di cortocircuito, salvaguardando l'impianto da fulmini e guasti elettrici.
OPGW integra le funzioni di trasmissione e comunicazione dell'energia, offrendo una soluzione semplificata per le moderne infrastrutture energetiche.

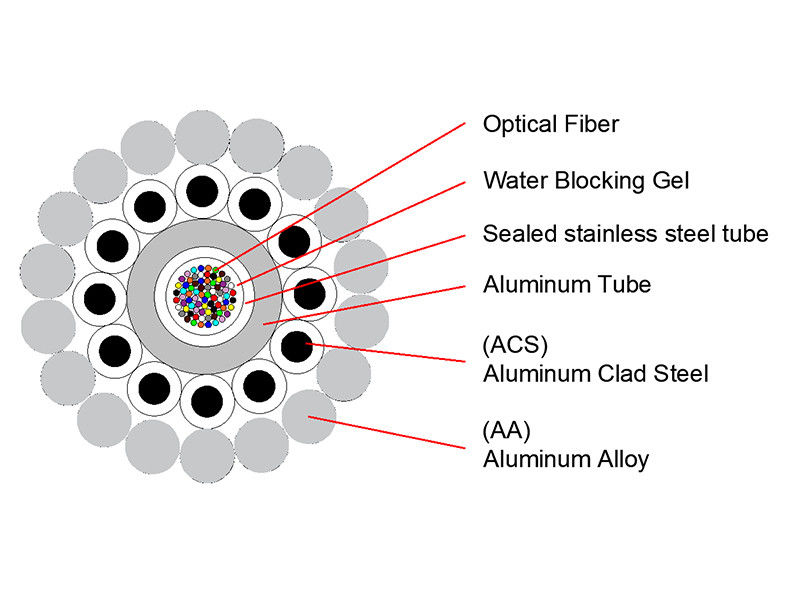

Disegni tipici OPGW di tubi in acciaio inossidabile coperti con AL centrale
Parametro
OPGW con tubo di alluminio PBT
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
Disegni tipici di tubi di acciaio inossidabile stratificati
Disegno tipico per il doppio strato:
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Disegno tipico per tre strati:
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Disegni tipici OPGW di tubi in acciaio inossidabile coperti con AL centrale
Disegno tipico per un singolo strato
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Disegno tipico per doppi strati
| Specificità |
Numero di fibre |
Diametro ((mm) |
Peso (kg/km) |
RTS(KN) |
Cortocircuito (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Disegni tipici del tubo centrale in acciaio inox
Progettazione tipica per un singolo strato:
| Specificità |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Disegno tipico per il doppio strato:
| Specificità |
Numero di fibre |
Diametro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
