Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS

Quantità di ordine minimo : 1km Imballaggi particolari : Bobina del compensato/su misura
Tempi di consegna : 5-8 giorni del lavoro Termini di pagamento : L/C, T/T, Western Union
Capacità di alimentazione : 4500km al mese
Luogo di origine: Canton, Cina Marca: JQ/OEM
Certificazione: ISO9001 ROHS CE-EMC FCC SDOC Numero di modello: OPGW

Informazioni dettagliate

Tipo della fibra: singolo modo/multi modo Nome di prodotto: Cavo a fibre ottiche all'aperto
struttura: Metropolitana sciolta Fibra: 48core
Temperatura di funzionamento: -40 ~ +60 C Colore della fibra: Blu, arancio, Brown, acqua, grigia
Modello: OPGW Progettazione: Di metropolitana coperta d'Al centrale OPGW di acciaio inossidabile
Membro di forza: Filo di acciaio Materiale: Disponibile su richiesta del cliente
Evidenziare:

cavo a fibre ottiche di 48Cores OPGW

,

ROHS Cavo a fibre ottiche di OPGW

,

SDOC ROHS un cavo a fibre ottiche dei 48 centri

Descrizione di prodotto

48 cavi a fibre ottiche a fibra ottica della messa a terra dei centri OPGW



La messa a terra sopraelevata composita a fibra ottica (OPGW) è una messa a terra sopraelevata che contiene la fibra ottica. Ha funzioni multiple quali messa a terra e le comunicazioni ottiche sopraelevate. Pricipalmente è usata per le linee di comunicazione di 110KV, di 220KV, di 500KV, di 750KV e di nuovo sistema di trasmissione ad alta tensione sopraelevato. Può anche essere usata per sostituire le linee al suolo attuali di vecchio sistema di trasmissione ad alta tensione sopraelevato, aggiunge la linea delle comunicazioni ottiche, trasmette la corrente di periodo ridotto e per assicurare l'anti protezione contro il fulmine. Altre strutture possono essere personalizzate a richiesta.



Sezione trasversale di OPGW

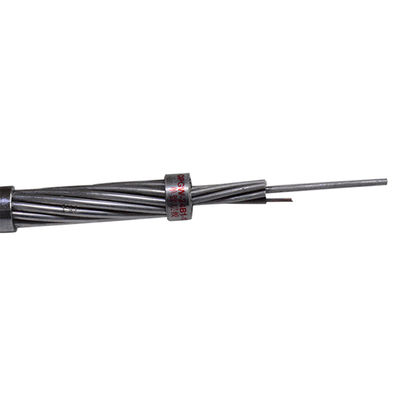

Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS 0

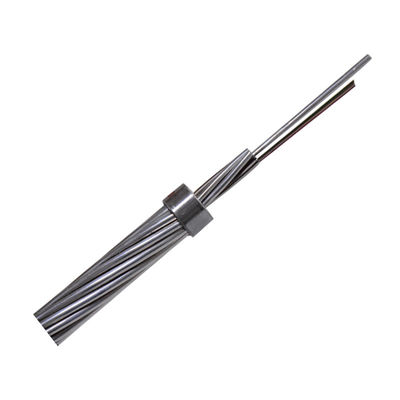

Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS 1

Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS 2





Caratteristiche ottiche



Le caratteristiche ottiche, geometriche, meccaniche e dell'ambiente della fibra ottica di ITU-T G.652 saranno accordo con la tavola sotto:



Caratteristiche Valori specificati Unità
Caratteristiche ottiche
Diametro di campo di modo a 1310nm 9.2±0.4 µm
a 1550nm ± 10,4 0,5 millimetro
Coefficiente di attenuazione a 1310nm ≤0.35 dB/km
a 1550nm ≤0.22 dB/km
Non uniformità di attenuazione ≤0.05 dB
Lunghezza d'onda zero della dispersione (λ0) 1300 ~1324 nanometro
Pendio zero massimo della dispersione (S0max) ≤0.092 ps/(nm2·chilometro)
Coefficiente di dispersione di modo di polarizzazione (PMD) ≤0.2

Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS 3

Lunghezza d'onda di taglio (λcc) ≤1260 nanometro
Coefficiente di dispersione 1288~1340nm ≤3.5 ps/(nanometro·chilometro)
1550nm ≤18 ps/(nanometro·chilometro)
Efficace indice di rifrazione del gruppo (Neff) a 1310nm 1,466 -
a 1550nm 1,467 -
Caratteristica geometrica
Diametro del rivestimento 125.0±1.0 µm
Non circolarità del rivestimento ≤1.0 %
Diametro ricoprente 245.0±10.0 µm
errore di concentricità del Rivestimento-rivestimento ≤12.0 µm
Non circolarità ricoprente ≤6.0 %
errore di concentricità del Centro-rivestimento ≤0.8 µm
Caratteristica meccanica
Arricciatura ≥4 m.
Tensione di prova ≥0.69 GPa
Forza ricoprente della striscia Valore medio 1.0-5.0 N
Valore di picco 1.3-8.9 N
Macro perdita di piegamento Ф60mm, 100 cerchi, a 1550nm ≤0.05 dB
Ф32mm, cerchi 1, a 1550nm ≤0.05 dB





Fibra ed identificazione di colore sciolta della metropolitana

La singola fibra ed i tubi sciolti accordo con TIA/EIA-598-A standard ed il codice colore come sotto.



Colori della fibra

Tubo d'acciaio 1 (No.1-24fibers)



Colori della fibra

NO. 1 2 3 4 5 6 7 8 9 10 11 12
Colore Blu Arancia Verde Brown Grigio Bianco Rosso Natura Giallo Viola Rosa Acqua



Un elemento tracciante nero (passo di 100mm)

NO. 13 14 15 16 17 18 19 20 21 22 23 24
Colore Blu Arancia Verde Brown Grigio Bianco Rosso Natura Giallo Viola Rosa Acqua



Tubo d'acciaio 2 (No.25-36fibers)

NO. 25 26 27 28 29 30 31 32 33 34 35 36
Colore Blu Arancia Verde Brown Grigio Bianco Rosso Natura Giallo Viola Rosa Acqua





Caratteristiche



• I tubi di acciaio inossidabile riempiti di gel idrofobo forniscono la protezione ed il supporto delle fibre ottiche

• Buona prestazione di tensione

• Carico supplementare di diametro basso, leggero, basso alla torre

• Lunghezza in eccesso della fibra appropriata dell'unità ottica easliy da fare

• Temperatura conservazione/di trasporto: -40℃ a +65℃





Specation di OPGW

Oggetti Dati tecnici
Incagliato Il centro, strato 2 di strato 1
Incaglio della direzione Lo strato esterno è destro
Diametro del cavo (termine nominale) 14.0mm
Peso del cavo (approssimativamente) 688.3kg/km
Sezione trasversale sostenente COME cavo 104.7mm2
Resistenza alla trazione stimata (RTS) 111.6kN
Modulo di elasticità (E-modulo) 149.5N /mm2
Coefficiente termico di allungamento 13.4×10-6/K
Tensione da lavoro massima (40%RTS) 44.64kN
Sforzo di ogni giorno (EDS) (16~25%RTS) 17.86~27.9kN
Resistenza di CC a 20℃ 0.667ohm/km
Corrente di periodo ridotto (1s, 20℃~200℃) 8.77kA
Capacità corrente di periodo ridotto (I2t) 77.0kA ² s
Raggio di piegamento minimo Installazione 30 volte del diametro del cavo
Operazione 15 volte del diametro del cavo
Gamma di temperature Installazione -20℃~+60℃
Stoccaggio & trasporto -40℃~+70℃
Operazione -40℃~+70℃




  Attenuazione Larghezza di banda Dispersione di modo di polarizzazione



@850nm



@1300nm



@1310nm



@1550nm



@850nm



@1300nm

Singola fibra Valore di collegamento di progettazione (M=20, Q=0.01%)
G652D ≤0.35dB/km ≤0.21dB/km ≤0.20ps/chilometro ≤0.1ps/chilometro
G655 ≤0.22dB/km ≤0.20ps/chilometro ≤0.1ps/chilometro
50/125μm ≤3.0dB/km ≤1.0dB/km ≥600MHz.km ≥1200MHz.km
62.5/125μm ≤3.5dB/km ≤1.0dB/km ≥200MHz.km ≥600MHz.km





Imballaggio & spedire



• Tamburo per cavi standard

• Lunghezza di bobina standard: 2/3km/reel, l'altra lunghezza è inoltre disponibile

Il OPGW sarà strettamente ed uniformemente ferisce su una forte bobina del legno-ferro che si conforma a ANSI/AA 53-1981 o uguale. La bobina sarà ritardata con le assi corpulente del legno-ferro in modo da impedire il OPGW danno nel trasporto ordinario, trattare, stoccaggio e mettente insieme le operazioni.

Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS 4

Secondo la lunghezza di cavo, scegliamo il tipo differente la bobina (D, d, b, w1, w2) per cavo di carico.





In condizioni ambientali

In pieno aderisca a ISO14001, a RoHS ed al sistema OHSAS18001



Raccomandazioni dell'installazione

Procedura di installazione:

È raccomandato che IEEE lo Std 524-1992 e la nostra società abbiano raccomandato le procedure siano usati per l'installazione di OPGW.



Cavo a fibre ottiche sciolto della metropolitana 48Cores OPGW di ROHS 5



FAQ

1.Are voi società o produttore tradning?
Siamo il produttore con l'esperienza di 10 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione
per cavo a fibre ottiche, ect del cavo del percorso e del cavo flessibile. La nostra fabbrica è nella città di Canton, benvenuta visitarci!

2.About la qualità?
la consegna prima abbiamo provato ogni le fibre quando produzione finita.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.

3.Can voi accettare piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.

4.What è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.

5.Can voi accettare il servizio dell'OEM?
Sì, accogliamo favorevolmente il servizio dell'OEM. Possiamo stampare il vostro logo sul prodotto. Tutta l'idea da voi è disponibile.
