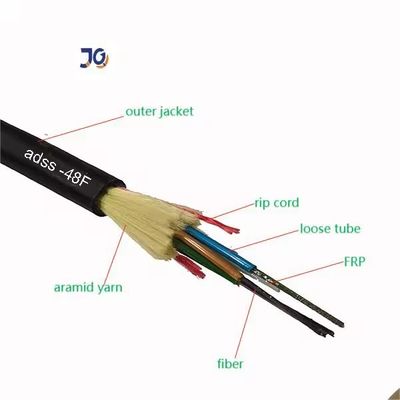

ADSS Cavo in fibra ottica tutto dielettrico auto-supporto 100m Span Aerial esterno

1 km
MOQ
ADSS Cavo in fibra ottica tutto dielettrico auto-supporto 100m Span Aerial esterno
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fibra: YOFC o Fiberhome su richiesta
Conta delle fibre: 4 -144 Core
colore: Nero, personalizzato
Materiale della giacca: PE/MDPE/HDPE o AT
Nome: Cavo in fibra ottica ADSS
Membro della forza: Membro di forza centrale di FRP
Arco: 50/100/200/300/400m
Installazione: Autoportante Aerial
Evidenziare:

antenna esterna a cavo in fibra ottica ADSS

,

tutti i cavi di fibra dielettrica autoalimentanti

,

Cable ADSS di lunghezza di 100 m
Informazioni di base
Luogo di origine: Guangzhou, Cina
Marca: JQ/OEM/Customize
Certificazione: ISO9001 ROHS CE-EMC FCC SDOC
Numero di modello: ADSS-24B1
Termini di pagamento e spedizione
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5-8 GIORNI LAVORATIVI
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 4500KM al mese
Descrizione di prodotto

ADSS Cavo in fibra ottica tutto dielettrico auto-supporto 100m Span Aerial esterno

Caratteristiche

  • Progettazione autoportante completamente dielettrica

  • Forte prestazione meccanica e di temperatura

  • Tubo sciolto resistente all'idrolisi

  • 100% di nucleo riempito per il blocco dell'acqua

  • Fabbricazione a partire da fibre sintetiche

  • Eccellente resistenza e flessibilità all'abbattimento

  • Articolo di forza centrale FRP

Applicazione

  • Installazione aerea (ADSS)

  • Linee aeree di comunicazione a lungo raggio

  • Comunicazione tramite linee elettriche in cui non sono ammessi componenti metallici

Intervallo di temperatura:-40°C ~ +70°C




Caratteristiche ottiche

Articolo 2 Unità Specificità
G652D
Diametro del campo di modalità 1310 nm - Sì. 9.2±0.4
1550 nm - Sì. 10.4±0.5
Diametro del rivestimento - Sì. 124.8±0.7
Non circolarizzazione del rivestimento %  ≤0.7
Errore di concentricità del rivestimento del nucleo - Sì.  ≤0.5
Diametro del rivestimento - Sì. 245±5
Non circolarità del rivestimento %  ≤6.0
Errore di concentrazione di rivestimento-rivestimento - Sì.  ≤12
Lunghezza d'onda di taglio del cavo nm. acc≤1260
Attenuazione (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22







Dati tecnici



Distanze: 100 m



inferiore a 110kv



24 core

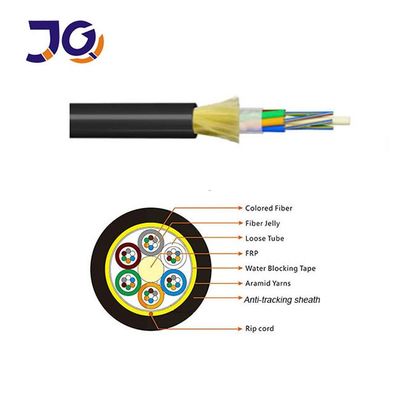

strutturale

parametro



Componenti di resistenza centrale: FRP



Diametro: 1,5 mm



Tubo sciolto (riempito di gelatina)



Diametro esterno:1.8 mm



Protezione da inquinamento



Spessore: 0,9 mm



copertura esterna PE



Spessore:1.8 mm



Tecnica

parametro



diametro esterno del cavo

10.0 mm



superficie della sezione trasversale del cavo



950,03 mm2



Modello di fibra



G.652D



Peso del cavo



85 kg/km



Resistenza alla trazione nominale (RTS)



10 kn



Tensione minima ammessa (MAT)



4kn



Sistema di controllo delle emissioni



3.2kn



Modulo di Young



70,8 kn/mm2



Coefficiente di espansione termica



1.810-6/°C



Resistenza al cruss



A lungo termine: 1100 n/100 mm



a breve termine:2200 n/100 mm



Raggio di piegatura autorizzato



Lungo termine (in corso) 220 mm



A breve termine (quando si depone) 360 mm



Cavo ad fibra ottica ADSS 4-144

Fibra

Conteggio

 Struttura

Fabbricazione a partire da fibre

per tubo

Tubo sciolto

diametro

(mm)

Diametro del CSM

/Diametro della pastiglia (mm)

Spessore nominale

di gomma o di gomma

Diametro del cavo

(mm)

Cavo

Peso

(kg/km)
4 1 + 6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
6 1 + 6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
8 1 + 6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
12 1 + 6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
24 1 + 6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 83
36 1 + 6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 84
48 1 + 6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 93
72 1 + 6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 95
96 1 + 8 12 2.2±0.1 3.0/3.9 1.7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1.7 15.5±0.5 185





Dettagli del pacchetto

Esportazione del tamburo di legno, la lunghezza di trasporto normale del cavo sarà di 2 o 3 km.
Altre lunghezze sono disponibili se richieste dall'acquirente.

Tipo di cavo Batteria
Altezza (mm) Larghezza (mm) Diametro interno (mm)

Distanze

(km)

 Tipo di tamburo
ADSS-4 900 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-6 900 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-8 900 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-12 900 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-24 900 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-36 900 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-48 950 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-72 950 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-96 1000 760 500 2 Fabbricazione a partire da legno in legno compensato
ADSS-144 1200 760 500 2 Fabbricazione a partire da legno in legno compensato



ADSS Cavo in fibra ottica tutto dielettrico auto-supporto 100m Span Aerial esterno 0

ADSS Cavo in fibra ottica tutto dielettrico auto-supporto 100m Span Aerial esterno 1


Nota:Di solito aggiungiamo solo il rapporto di prova sull'imballaggio, ma è disponibile anche la vostra richiesta.
Per esempio:
A.Nome della società
B.Peso lordo/peso netto
C.Tipo di fibra
D. Lunghezza del cavo

ADSS Cavo in fibra ottica tutto dielettrico auto-supporto 100m Span Aerial esterno 2





Domande frequenti



1Lei è una società commerciale o un produttore?
Siamo un produttore professionale con 10+ anni di esperienza in R & D e produzione di cavo in fibra ottica, cavo a goccia e cordone patch..



2Come sta la qualità dei vostri prodotti?
Tutte le fibre sono testate al 100% prima della consegna. Dopo la conferma del prezzo, possono essere forniti campioni gratuiti per la valutazione della qualità.



3Accettate piccoli ordini?
Sì, i piccoli ordini sono i benvenuti.Sosteniamo nuovi clienti e nuovi progetti.



4Qual e' il tempo di consegna?
Di solito 3 ¢ 7 giorni lavorativi a seconda della quantità dell'ordine. Organizzeremo la merce non appena il pagamento sarà ricevuto.



5Offrite il servizio OEM?
Sì, OEM / ODM è disponibile. Possiamo stampare il tuo logo sul prodotto e i disegni personalizzati sono i benvenuti.
