Cavo in Fibra Ottica ADSS Monomodale G652D Doppia Guaina Aereo Autoportante

1 km
MOQ
Inquiry for price
prezzo
Cavo in Fibra Ottica ADSS Monomodale G652D Doppia Guaina Aereo Autoportante
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fibra: modalità singola o modalità multipla
Conteggio delle fibre: 60 48 96 Nucleo
Colore: Nero, personalizzato
Lunghezza: 2 km o lunghezza personalizzata
Materiale della giacca: PE, MDPE, LSZH, HDPE
Nome: Cavo in fibra ottica ADSS
Membro della forza: FRP (con PE se necessario) Filati di vetro
Applicazione: Aerea, sovraccarico/ sepoltura diretta
Evidenziare:

Cable ADSS in fibra ottica G652D

,

cavo aereo autoportante per esterni

,

cavo monomodale a doppia guaina
Informazioni di base
Luogo di origine: Guangzhou, Cina
Marca: JQ/OEM/Customize
Certificazione: ISO9001 ROHS CE FCC SDOC
Numero di modello: ADSS-60B1
Termini di pagamento e spedizione
Imballaggi particolari: Tamburo in legno/personalizzato
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, Alipay
Capacità di alimentazione: 4500KM al mese
Descrizione di prodotto

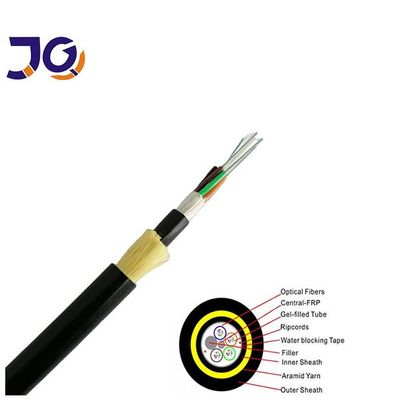

Cable a fibra ottica ADSS a 60 core Double Jacket G652D



Introduzione al prodotto:
Il cavo in fibra ottica ADSS a 60 core presenta una struttura a fili di tubo sciolto con componente di resistenza in FRP e un design a doppia giacca, che fornisce prestazioni affidabili per installazioni aeree a lungo raggio.



Caratteristiche chiave:

  • Fibra mono-modo G652D a 60 nuclei
  • Articolo di resistenza centrale in FRP per la durata
  • Struttura a doppia giacca per una protezione maggiore
  • Fabbricazione a partire da fibre sintetiche
  • Adatti a lunghe distanze fino a 400 m
  • Ampia gamma di temperature da -40°C a +70°C



Applicazioni:

  • Installazioni aeree in fibra ottica
  • Reti di comunicazione per linee elettriche
  • Trasmissione a distanza
  • Telecomunicazioni e infrastrutture a banda larga



Caratteristiche ottiche

Articolo 2 Unità Specificità
G652D
Diametro del campo di modalità 1310 nm - Sì. 9.2±0.4
1550 nm - Sì. 10.4±0.5
Diametro del rivestimento - Sì. 124.8±0.7
Non circolarizzazione del rivestimento %  ≤0.7
Errore di concentricità del rivestimento del nucleo - Sì.  ≤0.5
Diametro del rivestimento - Sì. 245±5
Non circolarità del rivestimento %  ≤6.0
Errore di concentrazione di rivestimento-rivestimento - Sì.  ≤12
Lunghezza d'onda di taglio del cavo nm acc≤1260
Attenuazione (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

Cavo in Fibra Ottica ADSS Monomodale G652D Doppia Guaina Aereo Autoportante 0

Cavo in Fibra Ottica ADSS Monomodale G652D Doppia Guaina Aereo Autoportante 1





Dati tecnici



Distanze: 100 m



Tipo di cavo



60 core Double Jacket ADSS



strutturale

parametro



Componenti di resistenza centrale: FRP



Diametro: 2,1 mm



Tubo sciolto (riempito di gelatina)



Diametro esterno:1.8 mm



Protezione da inquinamento



Spessore: 0,9 mm



copertura esterna PE



Spessore:1.8 mm



Tecnico

parametro



diametro esterno del cavo



12.3 mm



superficie della sezione trasversale del cavo



950,03 mm2



Modello di fibra



G.652D



Peso del cavo



150 kg/km



Resistenza alla trazione nominale (RTS)



10 kn



Tensione minima ammessa (MAT)



4kn



Sistema di controllo delle emissioni



3.2kn



E-modulo



12.1 kn/mm2



Coefficiente di espansione termica



1.9 10-6/°C



Resistenza al cruss



A lungo termine: 1100 n/100 mm



a breve termine:2200 n/100 mm



Raggio di piegatura autorizzato



Lungo termine (in corso) 220 mm



A breve termine (quando si depone) 360 mm





Struttura e specifiche tecniche ADSS-DJ ((50-500m Span)



Riferimento esterno

Diametro

(mm)



Ref.Peso

kg/km)



Rec.DailyMax.

Lavorare

Tensione ((kN)



Max.

Ammissibile

Lavorare

Tensione

[kN]



Interruzione

STringth

(kN)



Forza

Membro

CSA.

(kN/mm2)



Modulo di

Elasticità

CSA

kNmm2) [



Calore

Espansione

Coefficiente

(X10-6/K)



SuitableSpan

Metro

ABICP



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60!



32.2



19.1



0.1



750



530



750



510



Mostra dei prodotti

Cavo in Fibra Ottica ADSS Monomodale G652D Doppia Guaina Aereo Autoportante 2



Dettagli del pacchetto



Export tamburo di legno, lunghezza normale di spedizione del cavo sarà 1 ~ 4 km.
Altre lunghezze sono disponibili se richieste dall'acquirente.
Nota:Di solito aggiungiamo solo il rapporto di prova sull'imballaggio, ma è disponibile anche la vostra richiesta.
Per esempio:

A.Nome della società
B.Peso lordo/peso netto
C.Tipo di fibra
D. Lunghezza del cavo

Cavo in Fibra Ottica ADSS Monomodale G652D Doppia Guaina Aereo Autoportante 3



FAQ sul cavo in fibra ottica ADSS



D1: Che tipo di fibra utilizza questo cavo?
R: Usa la fibra mono-modo G652D.



D2: Quanti nuclei di fibra ha il cavo?
R: Questo modello ha 60 nuclei di fibra.



Q3: Quale metodo di installazione è adatto?
A: È progettato per installazioni aeree autoappoggianti.



D4: Quali lunghezze di fascia sono supportate?
R: Le opzioni tipiche includono 100m, 200m, 300m e 400m.



Q5: Qual è il range di temperatura di esercizio?
R: Il cavo funziona da -40°C a +70°C.
