Cavo in Fibra Ottica ADSS Monomodale G652D a Doppio Rivestimento per Telecomunicazioni Aereo Autosostenuto da Esterno

1 km
MOQ
Inquiry for price
prezzo
Cavo in Fibra Ottica ADSS Monomodale G652D a Doppio Rivestimento per Telecomunicazioni Aereo Autosostenuto da Esterno
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fibra: modalità singola o modalità multipla
Conteggio delle fibre: 60 48 96 Nucleo
Colore: Nero, personalizzato
Lunghezza: 2 km o lunghezza personalizzata
Materiale della giacca: PE, MDPE, LSZH, HDPE
Nome: Cavo in fibra ottica ADSS
Membro della forza: FRP (con PE se necessario) Filati di vetro
Applicazione: Aereo, sopra la testa.
Evidenziare:

antenna esterna a cavo in fibra ottica ADSS

,

cavo per telecomunicazioni monomodale G652D

,

cavo autosostenuto a doppio rivestimento
Informazioni di base
Luogo di origine: Guangzhou, Cina
Marca: JQ/OEM/Customize
Certificazione: ISO9001 ROHS CE FCC SDOC
Numero di modello: ADSS-60B1
Termini di pagamento e spedizione
Imballaggi particolari: Tamburo in legno/personalizzato
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union, Alipay
Capacità di alimentazione: 4500KM al mese
Descrizione di prodotto

Cavo in Fibra Ottica ADSS a Doppio Rivestimento con 24 48 60 Fibre Autoportante Aereo



Caratteristiche del Prodotto

  • Struttura ADSS a doppio rivestimento con membro di resistenza in FRP

  • Il design leggero riduce il carico di vento e ghiaccio

  • Rinforzo in filato aramidico per elevata resistenza alla trazione

  • Struttura a tubo sciolto impermeabile per una protezione affidabile delle fibre

Scenari di Applicazione

  • Installazione aerea su linee elettriche e pali telefonici

  • Reti in fibra ottica aeree a lungo raggio (100-400 m)

  • Reti di comunicazione backbone e di accesso

  • Ambienti esterni difficili e ad alta tensione

Caratteristiche Ottiche

Articoli Unità Specifiche
G652D
Diametro del campo modale 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Diametro del cladding um 124.8±0.7
Non-circolarità del cladding %  ≤0.7
Errore di concentricità nucleo-cladding um  ≤0.5
Diametro del rivestimento um 245±5
Non-circolarità del rivestimento %  ≤6.0
Errore di concentricità cladding-rivestimento um  ≤460
Lunghezza d'onda di taglio del cavo nm acc≤1260
Attenuazione (max.) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

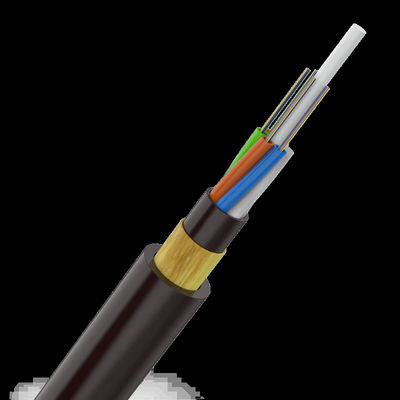

Cavo in Fibra Ottica ADSS Monomodale G652D a Doppio Rivestimento per Telecomunicazioni Aereo Autosostenuto da Esterno 0

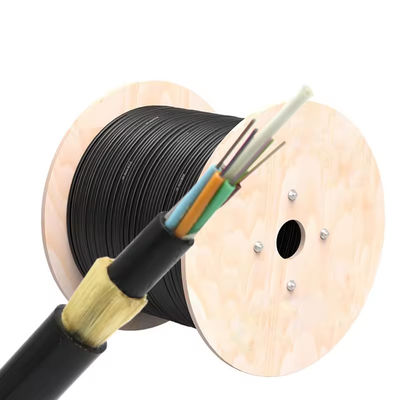

Cavo in Fibra Ottica ADSS Monomodale G652D a Doppio Rivestimento per Telecomunicazioni Aereo Autosostenuto da Esterno 1

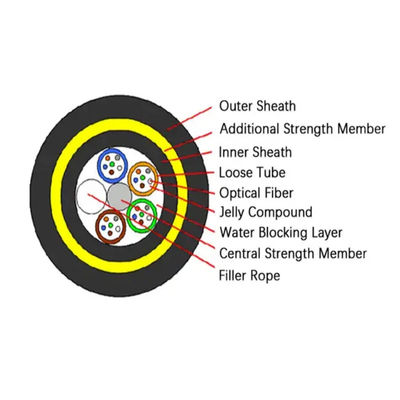

Dati Tecnici



Campata: 100m



Tipo di cavo



ADSS a doppio rivestimento 60 fibre



strutturale

parametro



Componenti centrali di resistenza: FRP



Diametro: 2.1mm



Tubo sciolto (riempito di gel)



Diametro esterno: 1.8mm



Guaina interna in PE



Spessore: 0.9mm



Guaina esterna in PE



Spessore: 1.8mm



Tecnico

parametro



diametro esterno del cavo



12.3mm



area della sezione trasversale del cavo



95.03 mm2



Modello di fibra



G.652D



Peso del cavo



150kg/km



Resistenza alla trazione nominale (RTS)



10 kn



Tensione minima consentita (MAT)



4kn



EDS



3.2kn



Modulo E



12.1 kn/mm2



Coefficiente di dilatazione termica



1.9  10-6/°C



Resistenza alla compressione



A lungo termine: 1100 n/100mm



A breve termine: 2200 n/100mm



Raggio di curvatura consentito



A lungo termine (durante l'esercizio) 220 mm



A breve termine (durante la posa) 360 mm





Struttura e Specifiche Tecniche ADSS-DJ (Campata 50-500m)



Diametro Esterno di Riferimento

(mm)

Peso di Riferimento



kg/km)

Tensione Massima di Lavoro Giornaliera Consigliata (kN)



Tensione Massima di Lavoro Ammissibile [kN)

Campata Adatta (Metri)

Area Sezione Membro di Resistenza (kN/mm2)



Modulo di Elasticità (CSA kNmm2)[

Coefficiente di Dilatazione Termica (X10-6/K)

Campata Adatta (Metri)

ABICP

PE



AT

12.5125

136



1.5

4

10

4.6



7.6

1.8

160

100



140

100

13.0

132



142

2.25

6



15



7.6







8.3



1.5



230



156



200



400



13.3



13.6



148



3.0



10.35



20



10.35



9.45



1.3



300



200



290



550



13.6



145



156



3.6



13.8



14.3



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



14.3



30



14.3



179



1.0



420



280



400



280



13.6



164



177



5.4



18.4



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



22.0



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



26.4



Altre lunghezze sono disponibili se richieste dall'acquirente.



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



32.2



|60



32.2



19.1



0.1



750



530



750



510



Mostra Prodotto



Applicazione



Adatto per metodo di posa aerea



Temperatura di stoccaggio/esercizio: -40°C~+70°C



Altre lunghezze sono disponibili se richieste dall'acquirente.



Fusto in legno per esportazione, la lunghezza normale del cavo sarà di 1-4 km.



Altre lunghezze sono disponibili se richieste dall'acquirente.



Nota: Di solito alleghiamo solo il rapporto di prova sull'imballaggio, ma la tua richiesta è disponibile anche.



Per esempio:



A. Nome dell'azienda



B. Peso lordo/netto



C. Tipo di fibra



D. Lunghezza del cavo



FAQ – Cavo in Fibra Ottica ADSS a Doppio Rivestimento con 60 Fibre



D1: Per cosa viene utilizzato principalmente questo cavo ADSS?



A: È progettato per l'installazione aerea su pali elettrici e torri di telecomunicazione per comunicazioni esterne a lunga distanza.



D3: Il cavo richiede l'interruzione dell'alimentazione durante l'installazione?



A: Il cavo supporta campate di 100 m, 200 m, 300 m e fino a 400 m a seconda delle condizioni di installazione.



D3: Il cavo richiede l'interruzione dell'alimentazione durante l'installazione?



A: No, i cavi ADSS possono essere installati su linee elettriche senza interrompere l'elettricità.



D4: Qual è la vita utile prevista del cavo?

Cavo in Fibra Ottica ADSS Monomodale G652D a Doppio Rivestimento per Telecomunicazioni Aereo Autosostenuto da Esterno 2

A: La vita utile progettata è di circa 30 anni in condizioni esterne normali.

D5: Fornite lunghezze personalizzate o servizio OEM?

A: Sì, supportiamo la personalizzazione OEM inclusa la lunghezza del cavo, l'imballaggio e la stampa del logo.








Cavo in Fibra Ottica ADSS Monomodale G652D a Doppio Rivestimento per Telecomunicazioni Aereo Autosostenuto da Esterno 3
