G652D Single Mode Double Jacket ADSS Fibra ottica cavo esterno aereo resistente all'acqua ad alta resistenza

1 km
MOQ
G652D Single Mode Double Jacket ADSS Fibra ottica cavo esterno aereo resistente all'acqua ad alta resistenza
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fibra: Modalità singola o modalità multipla
Conta delle fibre: 60 48 96 Nucleo
Colore: Nero, personalizzato
Lunghezza: 2 km o lunghezza personalizzata
Materiale della giacca: PE, MDPE, LSZH, HDPE
Nome: Cavo in fibra ottica ADSS
Membro della forza: FRP
Applicazione: ATENERA
Evidenziare:

Cavo ad fibra ottica ADSS monomodo

,

G652D cavo ADSS a doppia giacca

,

Cavi in fibra di ferro resistenti all'acqua per uso esterno
Informazioni di base
Luogo di origine: Guangzhou, Cina
Marca: JQ/OEM/Customize
Certificazione: ISO9001 ROHS CE FCC SDOC
Numero di modello: ADSS-60B1
Termini di pagamento e spedizione
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union
Descrizione di prodotto

60 Core Single Mode G652D Double Jacket Outdoor ADSS Fiber Optic Cable



Descrizione:

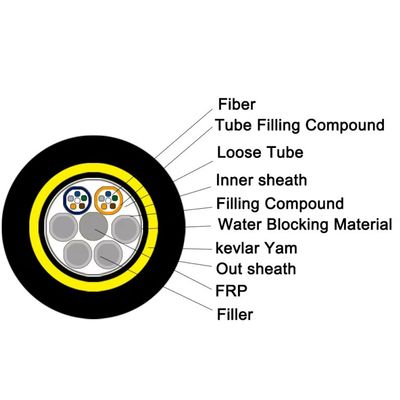

Cavo ADSS a fili di tubo sciolto con fibre di 250 μm in tubi di plastica ad alto modulo riempiti con composto resistente all'acqua.di larghezza superiore a 50 mm, rivestiti con guaina esterna PE o AT.



Caratteristiche:

  • Articolo di resistenza centrale in FRP con riempimento impermeabile

  • Può essere installato senza spegnimento di corrente

  • Peso leggero, piccolo diametro, riduce il carico di ghiaccio/vento sulle torri

  • Lunghezze di tracciato grandi: 100m/200m/300m/400m

  • Alta resistenza alla trazione e resistenza alle temperature

  • Durata di vita prevista: 30 anni

  • Pacchetto: 2 ¢4 km di tamburo di legno per l'esportazione





Caratteristiche ottiche

Articolo 2 Unità Specificità
G652D
Diametro del campo di modalità 1310 nm - Sì. 9.2±0.4
1550 nm - Sì. 10.4±0.5
Diametro del rivestimento - Sì. 124.8±0.7
Non circolarizzazione del rivestimento %  ≤0.7
Errore di concentricità del rivestimento del nucleo - Sì.  ≤0.5
Diametro del rivestimento - Sì. 245±5
Non circolarità del rivestimento %  ≤6.0
Errore di concentrazione di rivestimento-rivestimento - Sì.  ≤12
Lunghezza d'onda di taglio del cavo nm. acc≤1260
Attenuazione (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

G652D Single Mode Double Jacket ADSS Fibra ottica cavo esterno aereo resistente all'acqua ad alta resistenza 0

G652D Single Mode Double Jacket ADSS Fibra ottica cavo esterno aereo resistente all'acqua ad alta resistenza 1





Dati tecnici



Distanze: 100 m



Tipo di cavo



60 core Double Jacket ADSS



strutturale

parametro



Componenti di resistenza centrale: FRP



Diametro: 2,1 mm



Tubo sciolto (riempito di gelatina)



Diametro esterno:1.8 mm



Protezione da inquinamento



Spessore: 0,9 mm



copertura esterna PE



Spessore:1.8 mm



Tecnica

parametro



diametro esterno del cavo



12.3 mm



superficie della sezione trasversale del cavo



950,03 mm2



Modello di fibra



G.652D



Peso del cavo



150 kg/km



Resistenza alla trazione nominale (RTS)



10 kn



Tensione minima ammessa (MAT)



4kn



Sistema di controllo delle emissioni



3.2kn



E-modulo



12.1 kn/mm2



Coefficiente di espansione termica



1.9 10-6/°C



Resistenza al cruss



A lungo termine: 1100 n/100 mm



a breve termine:2200 n/100 mm



Raggio di piegatura autorizzato



Lungo termine (in corso) 220 mm



A breve termine (quando si depone) 360 mm





Struttura e specifiche tecniche ADSS-DJ ((50-500m Span)



Riferimento esterno

Diametro

(mm)



Ref.Peso

kg/km)



Rec.DailyMax.

Lavorare

Tensione ((kN)



Max.

Ammissibile

Lavorare

Tensione

[kN]



Interruzione

STringth

(kN)



Forza

Membro

CSA.

(kN/mm2)



Modulo di

Elasticità

CSA

kNmm2) [



Calore

Espansione

Coefficiente

(X10-6/K)



SuitableSpan

Metro

ABICP



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60!



32.2



19.1



0.1



750



530



750



510



Mostra dei prodotti

G652D Single Mode Double Jacket ADSS Fibra ottica cavo esterno aereo resistente all'acqua ad alta resistenza 2

Applicazione

Adatto per il metodo di posa aerea

Temperatura di conservazione/funzionamento: -40°C~+70°C



Dettagli del pacchetto



Export tamburo di legno, lunghezza normale di spedizione del cavo sarà 1 ~ 4 km.
Altre lunghezze sono disponibili se richieste dall'acquirente.
Nota:Di solito aggiungiamo solo il rapporto di prova sull'imballaggio, ma è disponibile anche la vostra richiesta.
Per esempio:

A.Nome della società
B.Peso lordo/peso netto
C.Tipo di fibra
D. Lunghezza del cavo

G652D Single Mode Double Jacket ADSS Fibra ottica cavo esterno aereo resistente all'acqua ad alta resistenza 3



Domande frequenti

  1. Produttore o commerciante?Siamo un produttore con 10 anni di esperienza nella ricerca, sviluppo e produzione di cavi in fibra ottica, cavi a goccia e cordoni a patch.

  2. Qualità?¢ Tutte le fibre sono testate prima della consegna.

  3. Piccoli ordini?¢ Accettazione; sosteniamo nuovi progetti.

  4. Tempo di consegna?In genere 3-7 giorni lavorativi a seconda della quantità, la merce viene spedita al più presto dopo il pagamento.

  5. Servizio OEM?Disponibile; possiamo stampare il tuo logo o personalizzarlo secondo le tue idee.
