Casa /Prodotti/Cavo a fibre ottiche di ADSS/SM G652D 72 Core ADSS Fibra ottica cavo 100 Span Single Jacket Aerial Autoportante all'aperto

SM G652D 72 Core ADSS Fibra ottica cavo 100 Span Single Jacket Aerial Autoportante all'aperto

1 km
MOQ
SM G652D 72 Core ADSS Fibra ottica cavo 100 Span Single Jacket Aerial Autoportante all'aperto
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fibra: Modalità singola o modalità multipla
Conta delle fibre: 72 Core
Colore: Nero
Lunghezza: 2 km o lunghezza personalizzata
Materiale della giacca: PE/HDPE/MDPE/AT
Nome: Cavo in fibra ottica ADSS a 72 core
Membro della forza: FRP (con PE se necessario) Filati di vetro
Applicazione: Aerea, sovraccarico/ sepoltura diretta
Evidenziare:

SM G652D ADSS Cavo in fibra ottica

,

72 cavo aereo autoappoggiante

,

Cavo in fibra di vetro esterno a giacca singola
Informazioni di base
Luogo di origine: Guangzhou
Marca: JQ/OEM/Customize
Certificazione: ISO9001 ROHS CE-EMC FCC SDOC
Numero di modello: ADSS-72B1
Termini di pagamento e spedizione
Imballaggi particolari: Tamburo di legno
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C, T/T, Western Union
Descrizione di prodotto

Cavo in fibra ottica ad aria aperta SM G652D ADSS a 72 nuclei



Descrizione:

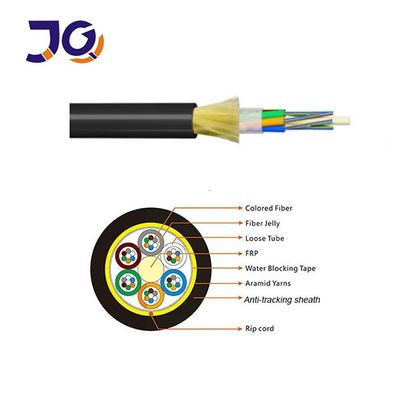

Cavo ADSS a fili di tubo sciolto con fibre di 250 μm in tubi di plastica ad alto modulo, riempiti con composto resistente all'acqua.ricoperto da una guaina interna in PE, filati di aramide per rinforzo e rifiniti con guaina esterna PE o AT.



Caratteristiche:

  • Ottime prestazioni meccaniche e di temperatura

  • Tubi larghi resistenti all'idrolisi

  • Il composto di riempimento impermeabile protegge le fibre

  • Progettazione flessibile e resistente agli schiacci

  • Articolo di forza centrale FRP

  • Core del cavo completamente riempito per l'integrità impermeabile



Caratteristiche ottiche

Articolo 2 Unità Specificità
G652D
Diametro del campo di modalità 1310 nm - Sì. 9.2±0.4
1550 nm - Sì. 10.4±0.5
Diametro del rivestimento - Sì. 124.8±0.7
Non circolarizzazione del rivestimento % ≤0.7
Errore di concentricità del rivestimento del nucleo - Sì. ≤0.5
Diametro del rivestimento - Sì. 245±5
Non circolarità del rivestimento % ≤6.0
Errore di concentrazione di rivestimento-rivestimento - Sì. ≤12
Lunghezza d'onda di taglio del cavo nm. acc≤1260
Attenuazione (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

SM G652D 72 Core ADSS Fibra ottica cavo 100 Span Single Jacket Aerial Autoportante all'aperto 0

SM G652D 72 Core ADSS Fibra ottica cavo 100 Span Single Jacket Aerial Autoportante all'aperto 1

SM G652D 72 Core ADSS Fibra ottica cavo 100 Span Single Jacket Aerial Autoportante all'aperto 2



Dati tecnici



Distanze: 100 m



Tipo di cavo



ADSS a giacca singola a 72 core



strutturale

parametro



Componenti di resistenza centrale: FRP



Diametro: 2,1 mm



Tubo sciolto (riempito di gelatina)



Diametro esterno:1.8 mm



Protezione da inquinamento



Spessore: 0,9 mm



copertura esterna PE



Spessore:1.8 mm



Tecnica

parametro



diametro esterno del cavo



12.3 mm



superficie della sezione trasversale del cavo



950,03 mm2



Modello di fibra



G.652D



Peso del cavo



145 kg/km



Resistenza alla trazione nominale (RTS)



10 kn



Tensione minima ammessa (MAT)



4kn



Sistema di controllo delle emissioni



3.2kn



E-modulo



12.1 kn/mm2



Coefficiente di espansione termica



1.9 10-6/°C



Resistenza al cruss



A lungo termine: 1100 n/100 mm



a breve termine:2200 n/100 mm



Raggio di piegatura autorizzato



Lungo termine (in corso) 220 mm



A breve termine (quando si depone) 360 mm





Struttura e specifiche tecniche ADSS-SJ ((50-500m Span)



Riferimento esterno

Diametro

(mm)



Ref.Peso

kg/km)



Rec.DailyMax.

Lavorare

Tensione ((kN)



Max.

Ammissibile

Lavorare

Tensione

[kN]



Interruzione

STringth

(kN)



Forza

Membro

CSA.

(kN/mm2)



Modulo di

Elasticità

CSA

kNmm2) [



Calore

Espansione

Coefficiente

(X10-6/K)



SuitableSpan

Metro

ABICP



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60!



32.2



19.1



0.1



750



530



750



510



Applicazione:

  • Adatti all'installazione aerea

  • Temperatura di funzionamento: da -40°C a +70°C

Imballaggio:

  • Esportazione di tamburi di legno, lunghezza standard 1 ‰ 4 km (disponibili lunghezze personalizzate)

  • Marcature facoltative: nome della società, peso, tipo di fibra, lunghezza del cavo

  • Rapporto di prova incluso

FAQ:

  1. Produttore o commerciante?Siamo un produttore con 10 anni di esperienza in cavi in fibra ottica, cavi a goccia e cordoni a patch.

  2. Qualità?¢ Tutte le fibre sono testate prima della consegna.

  3. Piccoli ordini?¢ Accettazione; sosteniamo nuovi progetti.

  4. Tempo di consegna?In genere da 3 a 7 giorni lavorativi, a seconda della quantità.

  5. Servizio OEM?Disponibile; supporto per la stampa di loghi e idee personalizzate.
