Cable a fibra ottica a 100 m di lunghezza

1 km
MOQ
Cable a fibra ottica a 100 m di lunghezza
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di fibra: YOFC o Fiberhome su richiesta
Numero di fibre: 4 -144 Core
Colore: Nero, personalizzato
Lunghezza: 2km o lunghezza su misura
Materiale della giacca: MDPE/HDPE o AT
Nome: Cavo in fibra ottica ADSS
Membro della forza: Membro di forza centrale di FRP
Temperatura di esercizio: -40 ~ +60 C
Spano: 50/100/200/300/400m
Installazione: Autoportante Aerial
Capo esterno: PE
Struttura del cavo: A fascio tubolare o a nastro
Numero dei centri: 2-144 il centro
Nome del cavo: Cavo a fibra ottica aereo di ADSS
Colore del cavo: nero
Metodo di installazione: Aereo
Fabbricazione a partire da fibre sintetiche: Sì
Modello del cavo: Cavo in fibra ottica ADSS
Materiale di forza: Il Kevlar
numero di forza: FRP, filato aramidico Kevlar
Tipo di cavo: Autoportante dielettrica
Materiale della guaina: PE/AT
Membro della forza: Fabbricazione a partire da fibre sintetiche
Tempo dell'ascensore: 25 anni
Applicazione: Comunicazione a lungo raggio o rete di accesso
Evidenziare:

Cavo a fibra ottica ADSS a giacca singola

,

Cavo ADSS in fibra ottica esterno

,

Cable ad fibra ottica ADSS a 100 m di lunghezza
Informazioni di base
Luogo di origine: Guangzhou, Cina
Marca: JQ/OEM
Certificazione: ISO9001 ROHS CE-EMC FCC SDOC
Numero di modello: ADSS-24B1
Termini di pagamento e spedizione
Imballaggi particolari: Tamboli di legno
Tempi di consegna: 5-8 work days
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 4500KM al mese
Descrizione di prodotto

Cavo di comunicazione a 24 fibre ottiche AT/PE ADSS

Cavo a fibra ottica ADSS a 24 fibre autoportante dielettrico con campata di 100 m



Descrizione del prodotto

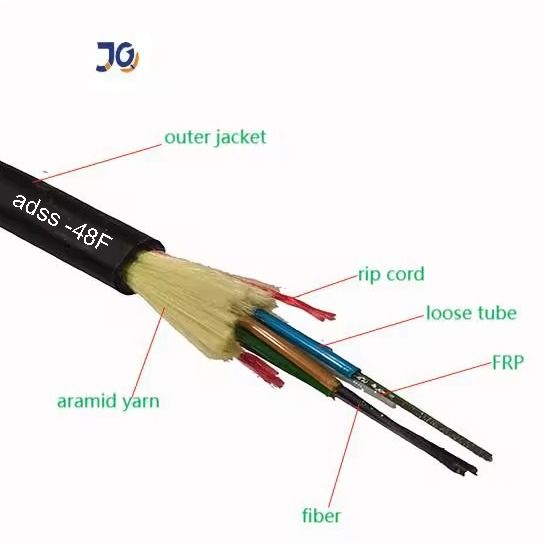

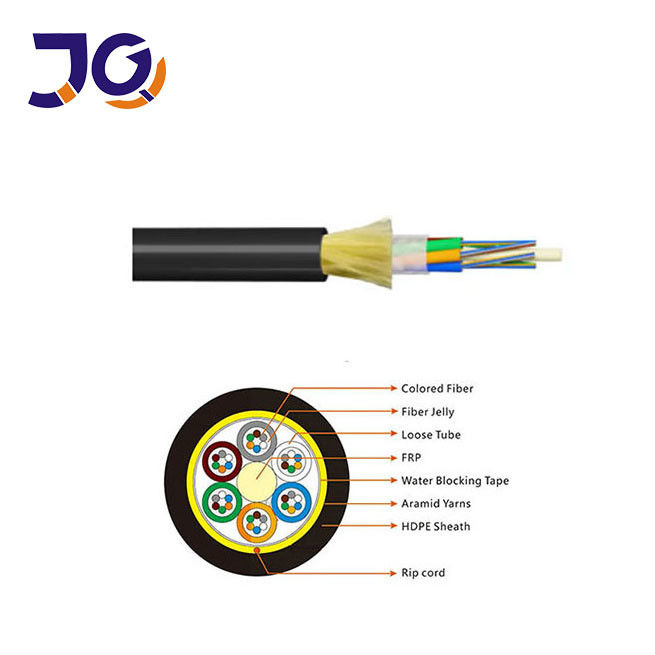

Il cavo ADSS adotta una struttura a tubi lenti a trefoli. Le fibre da 250μm sono alloggiate in tubi lenti realizzati con materiali plastici ad alto modulo, riempiti con gel idrorepellente. Questi tubi, insieme alle aste di riempimento, sono trefolati elicoidalmente attorno a un'anima centrale di resistenza non metallica in plastica rinforzata con fibra (FRP), formando una struttura a cavo circolare compatta. L'anima viene quindi riempita con un composto protettivo e racchiusa in una sottile guaina interna in polietilene (PE). Uno strato di filato di aramide viene applicato sopra la guaina interna per fornire ulteriore resistenza alla trazione. Infine, una guaina esterna in PE o anti-tracking (AT) viene estrusa per completare il cavo.



Cable a fibra ottica a 100 m di lunghezza 0

Cable a fibra ottica a 100 m di lunghezza 1



Caratteristiche

Per garantire un'eccellente flessibilità, resistenza allo schiacciamento e prestazioni a tenuta stagna, il cavo presenta un riempimento completo dell'anima e gel idrorepellente all'interno dei tubi lenti. Offre un'affidabile resistenza meccanica e prestazioni stabili in tutte le variazioni di temperatura. I tubi lenti sono realizzati in materiale ad alta resistenza e resistente all'idrolisi, mentre un composto di riempimento appositamente formulato fornisce una protezione essenziale delle fibre. Un'unica asta in FRP funge da elemento centrale di resistenza non metallico.



Applicazione

Adatto per il metodo di posa aerea

Temperatura di stoccaggio / esercizio: -40℃~+70℃




Caratteristiche ottiche

Articoli Unità Specifiche
G652D
Diametro del campo modale 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Diametro del rivestimento um 124.8±0.7
Non-circolarità del rivestimento %  ≤0.7
Errore di concentricità anima-rivestimento um  ≤0.5
Diametro del rivestimento um 245±5
Non-circolarità del rivestimento %  ≤6.0
Errore di concentricità rivestimento-rivestimento um  ≤12
Lunghezza d'onda di taglio del cavo nm acc≤1260
Attenuazione (max.) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Dati tecnici



Campata: 100 m



sotto 110kv



24 fibre



strutturale

parametro



Componenti di resistenza centrali: FRP



Diametro: 1,5 mm



Tubo lento (riempito di gel)



Diametro esterno: 1,8 mm



Guaina interna PE



Spessore: 0,9 mm



guaina esterna PE



Spessore: 1,8 mm



Tecnico

parametro



diametro esterno del cavo

10,0 mm



sezione trasversale del cavo



95,03 mm2



Modello di fibra



G.652D



Peso del cavo



85 kg/km



Resistenza alla trazione nominale (RTS)



10 kn



Tensione minima consentita (MAT)



4kn



EDS



3.2kn



Modulo di Young



7.8 kn/mm2



Coefficiente di dilatazione termica



1.810-6/°C



Resistenza allo schiacciamento



Lungo termine: 1100 n/100mm



breve termine: 2200 n/100mm



Raggio di curvatura consentito



Lungo termine (in funzione) 220 mm



Breve termine (in posa) 360 mm



Cavo a fibra ottica ADSS a 4-144 fibre

Fibra

conteggio

 Struttura

Fibre

per tubo

Tubo lento

diametro

(mm)

Diametro CSM

/diametro pad (mm)

Spessore nominale

della guaina esterna (mm)

Diametro del cavo

(mm)

Cavo

Peso

(kg/km)
4 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
6 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
8 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
12 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
24 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 83
36 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 84
48 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 93
72 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 95
96 1+8 12 2.2±0.1 3.0/3.9 1.7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1.7 15.5±0.5 185





Dettagli del pacchetto

Tamburo di legno per l'esportazione, la lunghezza di spedizione normale del cavo sarà di 2 km o 3 km.
Altre lunghezze sono disponibili su richiesta dell'acquirente.

Tipo di cavo                                             Tamburo
Altezza (mm) Larghezza (mm) Diametro interno (mm)

Lunghezza

(km)

 Tipo di tamburo
ADSS-4 900 760 500 2 Tamburo in legno compensato
ADSS-6 900 760 500 2 Tamburo in legno compensato
ADSS-8 900 760 500 2 Tamburo in legno compensato
ADSS-12 900 760 500 2 Tamburo in legno compensato
ADSS-24 900 760 500 2 Tamburo in legno compensato
ADSS-36 900 760 500 2 Tamburo in legno compensato
ADSS-48 950 760 500 2 Tamburo in legno compensato
ADSS-72 950 760 500 2 Tamburo in legno compensato
ADSS-96 1000 760 500 2 Tamburo in legno compensato
ADSS-144 1200 760 500 2 Tamburo in legno compensato

Nota: di solito alleghiamo solo il rapporto di prova sull'imballaggio, ma anche la tua richiesta è disponibile.
Per esempio:
A. Nome dell'azienda
B. Peso lordo/netto
C. Tipo di fibra
D. Lunghezza del cavo

Cable a fibra ottica a 100 m di lunghezza 2
