GYFTC8S Figure 8 Armored Fiber Optic Cable Steel Messenger Self Supporting FRP

Cavo in fibra ottica corazzato a figura 8 GYFTC8S con messaggero in acciaio autoportante FRP

Contattaci

Cavo in fibra ottica corazzato a figura 8 GYFTC8S con messaggero in acciaio autoportante FRP

Minimum Order Quantity :	5 km	Packaging Details :	wooden drum
Delivery Time :	5-8 work days	Payment Terms :	L/C, T/T, Western Union
Supply Ability :	300km per days

Place of Origin:	Guangzhou,China	Marca:	JQ/OEM
Certificazione:	ISO9001 ROHS CE-EMC FCC SDOC	Model Number:	GYTC8A

Informazioni dettagliate
Fiber type:	G652D/G657A1	Fiber count:	2-144 Cores
Length:	2 km or Customized	Model Number:	GYTC8S/GYFTC8S/GYXTC8A
Color:	Black	Messenger wire:	1.0*7 steel stranded wire
Structure:	Figure 8 cable	Type:	APL Tape
Operating temperature:	-40 ~ +60 C	Application:	Outdoor aerial application
Product name:	Figure 8 Self Support Fiber Optical Cable	Fiber Grade:	A
Armoured:	Aluminum tape	Model Numer:	GYTC8S
Factory:	Yes	Bending Radius:	20D-30D
Feather:	strong	Jacket:	PE
Outsheath:	PE / LSZH / OFNP	Outer Sheath Material:	LSZH PE HDPE
Standards:	RoHS, UL, ETL, IEC	Service:	OEM&ODM
Filler:	Tube Filling Compound(Gel)	Aromored:	Steel Tape
Self Suporting:	Stranded steel wire	Strength Member:	aramid yarn

Descrizione di prodotto

Cable in fibra ottica GYFTC8S

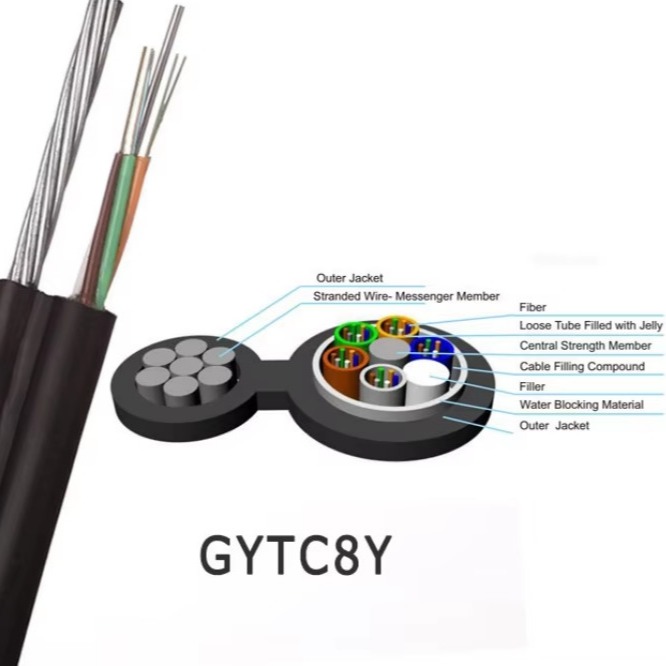

Descrizione del cavo a fibra della figura 8

Il cavo a fibra ottica di figura 8, compresi modelli come GYFTC8S, GYTC8S, GYXTC8S e GYXTC8Y, è un cavo esterno auto-supporto ampiamente utilizzato nelle installazioni aeree.Forte resistenza all'umidità e alla pressione esternaIl componente di resistenza metallica del cavo è composto da fili di acciaio a filo, mentre la parte di supporto è racchiusa in una giacca di polietilene (PE), formando una caratteristica forma di figura-8.

Caratteristiche

Il design del filo stratificato offre un'eccellente resistenza alla trazione, supportando l'installazione autoportante e riducendo i costi di installazione.
E' resistente alle sollecitazioni meccaniche e alle fluttuazioni di temperatura.
Utilizza tubi sciolti ad alta resistenza e resistenti all'idrolisi per un'affidabilità a lungo termine.
Lo speciale gel all'interno dei tubi offre una protezione vitale alle fibre ottiche.
Per garantire le prestazioni di blocco dell'acqua si applicano molteplici strategie di progettazione:
- Fabbricazione a partire da materiali di acciaio o FRP
- Composto di riempimento resistente all'acqua all'interno di tubi sciolti
- Riempimento completo del nucleo in tutto il cavo
- Aggiunto uno strato di PSP per migliorare la resistenza all'umidità

Caratteristiche ottiche

Articolo 2		Unità	Specificità
Articolo 2		Unità	G652D
Diametro del campo di modalità	1310 nm	- Sì.	9.2±0.4
Diametro del campo di modalità	1550 nm	- Sì.	10.4±0.5
Diametro del rivestimento		- Sì.	124.8±0.7
Non circolarizzazione del rivestimento		%	≤0.7
Errore di concentricità del rivestimento del nucleo		- Sì.	≤0.5
Diametro del rivestimento		- Sì.	245±5
Non circolarità del rivestimento		%	≤6.0
Errore di concentrazione di rivestimento-rivestimento		- Sì.	≤12
Lunghezza d'onda di taglio del cavo		nm	acc≤1260
Attenuazione (max.)	1310 nm	dB/km	≤0.36
Attenuazione (max.)	1550 nm	dBkm	≤0.22

Parametri tecnici

Modello di fibra			G.652D
Progettazione ((Strength Member+Tube&Filler)			1 + 5
CentralStrengthMember		Materiale	Acciaio
		Diametro ((+0,05) mm	1.5
LooseTube		Materiale	PBT
		Diametro ((+0,06) mm	2.0
		Spessore ((+0,03) mm	0.32
		Il Max.Core.NO./Tube	12
Corde di riempimento		Materiale	PE
		Colore	Bianco
		Diametro ((+0,06) mm	2.1
Membro della forza del filamento		Materiale	filo di acciaio a filo
		Tipo	φ1,0 mm x7
Strato corazzato		Materiale	Nastro di acciaio
Copertina esterna1		Materiale	PE
		Spessore ((+0,03) mm	1.
Copertina esterna1		Materiale	MDPE
		Spessore ((40.03) mm	1.8
CableDiametro ((土0.2) mm			9.0*16.0 (nominale)
Peso del cavo ((+10) kg/km			160 (nominale)
Tensile /N (a breve termine)			5000
Tensile /N (a lungo termine)			1500
Crush/N (a breve termine)			1000
Crush /N (a breve termine)			300
Attenuazione	1310 nm		0.35 dB/KM
	1550 nm		0.22 dB/KM
Radius di piegatura min.	Senza tensione		10.0*Cableφ
	Sotto la massima tensione		20.0xCableφ

Mostra di immagini

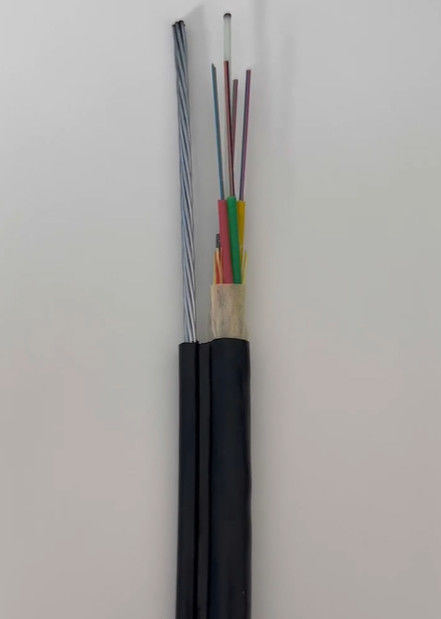

Cavo in fibra ottica corazzato a figura 8 GYFTC8S con messaggero in acciaio autoportante FRP 0

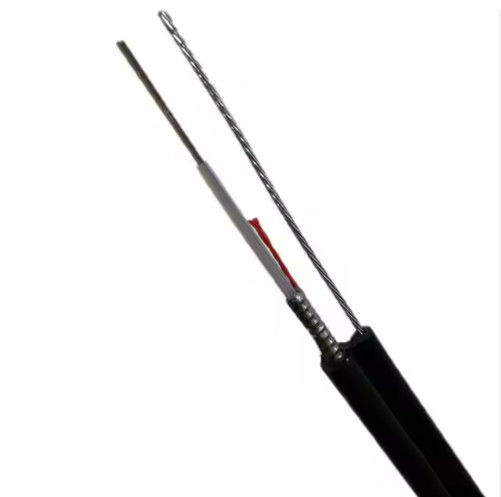

Cavo in fibra ottica corazzato a figura 8 GYFTC8S con messaggero in acciaio autoportante FRP 1

Imballaggio

• tamburo di legno a cavo standard

• Lunghezza standard del rullo: 2/3km/rullo, altre lunghezze sono disponibili

Domande frequenti

1Lei è un produttore diretto?
Sì, siamo un vero produttore con oltre 10 anni di esperienza nel settore.

2Supporta gli ordini in piccole quantità?
Accogliamo con favore piccoli ordini, specialmente per nuovi progetti, perché sappiamo che ogni impresa inizia con un primo passo.

3Quanto dura la garanzia del prodotto?
Offriamo una garanzia di 25 anni per i nostri cavi in fibra ottica.

4Qual e' il tempo di consegna tipico?
Generalmente, gli ordini vengono elaborati e spediti entro 3-5 giorni lavorativi.

5Qual è la vostra capacità di produzione annuale?

Cavo in fibra ottica per esterni/interno: 6,000,000 chilometri all'anno
Cable FTTH/FTTX/FTTA: 6,000,000 chilometri all'anno
Corde di patch e pigtails: 12,400, 000 pezzi all'anno

6Offrite prodotti e marchi personalizzati?
Sì, forniamo servizi OEM e ODM. Inviaci il tuo disegno o i tuoi requisiti e ci occuperemo del resto.
