Name: 4 core 6 core 12 core cavo ottico a fibra con filo d'acciaio Mini Figura 8 cavo Gyxtc8y Gyxtc8a
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: GYTC8Y/GYXTC8Y
Price: 480.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Diametro della fibra: 9/125μm

Raggio di piegatura: 20D

Giubbotto: PE UV

Diametro rivestimento: 125.0±0.1

Sistema di blocco dell'acqua: Composto di riempimento

Utilizzo del cavo: Al di fuori

Diametro esterno: 7.0mm-9.0mm

Sostenere se stessi: Filato di acciaio/filo di acciaio

Membro della forza: Fabbricazione a partire da fibre sintetiche

Evidenziare:

Figura 8 Cavo in fibra ottica

Cavo a fibra ottica a 12 nuclei

Figura 8 cavo a fibre ottiche di GYXTC8Y

Informazioni di base

Luogo di origine: Guangzhou Cina

Marca: JQ

Certificazione: ISO9001

Numero di modello: GYTC8Y/GYXTC8Y

Termini di pagamento e spedizione

Galleria

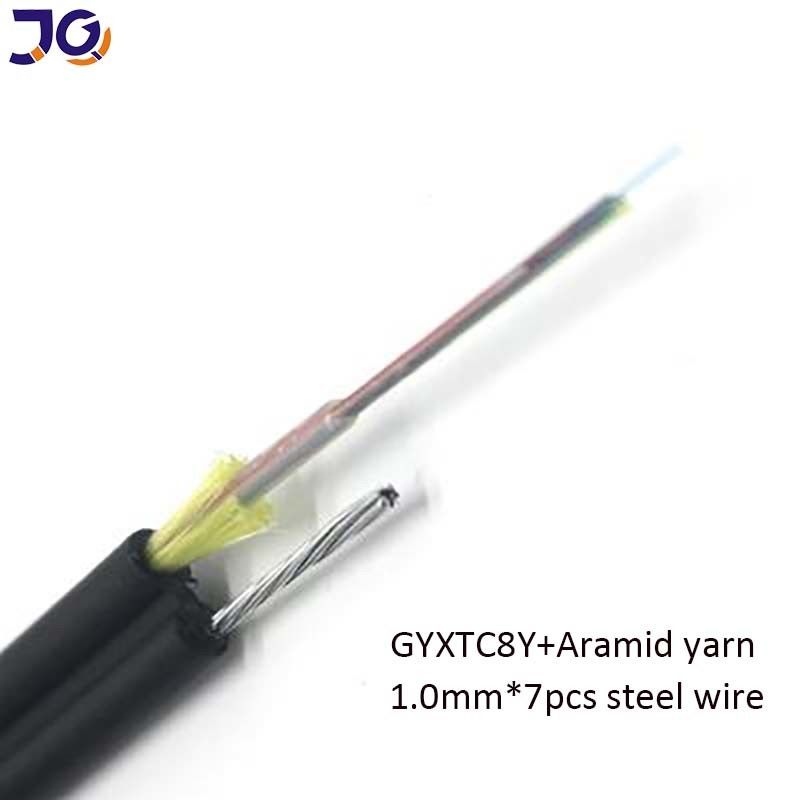

4 core 6 core 12 core cavo ottico a fibra con filo d'acciaio Mini Figura 8 cavo Gyxtc8y Gyxtc8a

Descrizione di prodotto

4 core 6 core 12 core Figura 8 Cavo ottico a fibra con filo d'acciaio Figura 8 Mini Cavo Gyxtc8y Gyxtc8a

Descrizione del prodotto

Figura 8 Cavo in fibra ottica

Autosufficienza:Il cavo in fibra ottica della figura 8 è progettato per essere autoportante, eliminando la necessità di hardware o strutture aggiuntive.
Filtro di acciaio strato:Il cavo è rinforzato con filo d'acciaio a strascico, fornendo elevata resistenza e supporto per gli impianti aerei.
Giubbotto UV PE:Il cavo è rivestito di materiale UV PE, che fornisce un'eccellente protezione dalle dure condizioni meteorologiche e dalle radiazioni UV.
Cintura di alluminio/cintura di acciaio blindata:Il cavo è blindato con nastro di alluminio o nastro d'acciaio, che fornisce ulteriore protezione contro roditori, umidità e altri fattori esterni.

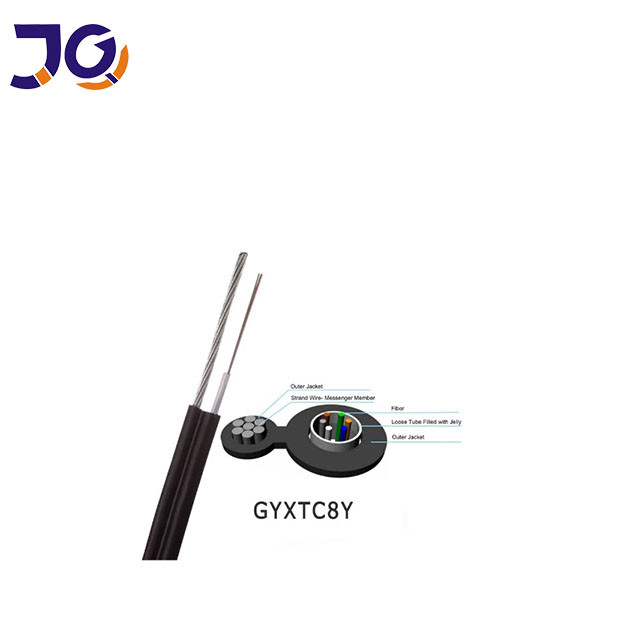

Struttura e parametro del cavo

Fibra Numero	Fabbricazione a partire da fili di acciaio galvanizzato diametro	Sgomberato tubo	Spessore della guaina (nominale*)	Collegamento dimensione	Dimensione del cavo SH (nominale*)	Peso (circa)
Fibra Numero	mm	mm	mm	mm	mm	kg/km
6	1.6	2.5	1.5	1.5*1.5	6.8*11.5	70
12	1.6	3	1.5	1.5*1.5	7.4*12.0	77

* Lo spessore nominale della guaina può avere una tolleranza di ± 0,2 mm.
** La dimensione nominale del cavo può avere una tolleranza di ± 0,5 mm.

4 core 6 core 12 core cavo ottico a fibra con filo d'acciaio Mini Figura 8 cavo Gyxtc8y Gyxtc8a 2

Performance della fibra ottica

Performance della fibra ottica cablata (ITU-T Rec. G.652D)

Articolo	Specificità
Tipo di fibra	Modalità singola
Materiale di fibra	Silice dopata
Coefficiente di attenuazione @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,35 dB/km ≤ 0,22 dB/km ≤ 0,30 dB/km
Discontinuità dei punti	≤ 0,05 dB
Lunghezza d'onda di taglio del cavo	≤ 1260 nm
lunghezza d'onda a dispersione zero	1300 ~ 1324 nm
Pendiente a dispersione zero	≤ 0,093 ps/nm2.km
Dispersione cromatica @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤ 3,5 ps/ (n.km) ≤ 5,3 ps/nm. km ≤ 18 ps/nm. km ≤ 22 ps/nm. km
PMD	≤ 0,2 ps/km1⁄2
Diametro del campo di modalità @ 1310 nm	(8,6 ~ 9,5) ± 0,6 um
Errore di concentricità del nucleo/clad	≤ 0,6 um
Diametro del rivestimento	125.0 ± 1 um
Non circolarità del rivestimento	≤ 1,0%
Diametro del rivestimento primario	245 ± 10 um
Livello di prova di prova	100 kpsi (= 0,69 Gpa), 1%
Dipendenza da temperatura 0°C~+70°C @ 1310 & 1550nm	≤ 0,1 dB/km

Parametri tecnici:

Nome del prodotto	Figura 8 Cavo in fibra ottica
Utilizzo aereo	- Sì, sì.
Personalizzabile	- Sì, sì.
Diametro del cavo	7.0mm-16.0mm
Radius di curvatura	20x diametro del cavo
Materiale della giacca	LSZH (Low Smoke Zero Halogen)
Raggio di piegatura	20D
Guarnizione dei cavi	PE (polietilene)
Sostenere se stessi	Filati di acciaio a filo
Giubbotto	PE UV (polietilene resistente ai raggi UV)
Diametro della fibra	9/125 μm
Materiale corazzato	Nastro di alluminio o nastro d'acciaio
Utilizzo del cavo	Al di fuori

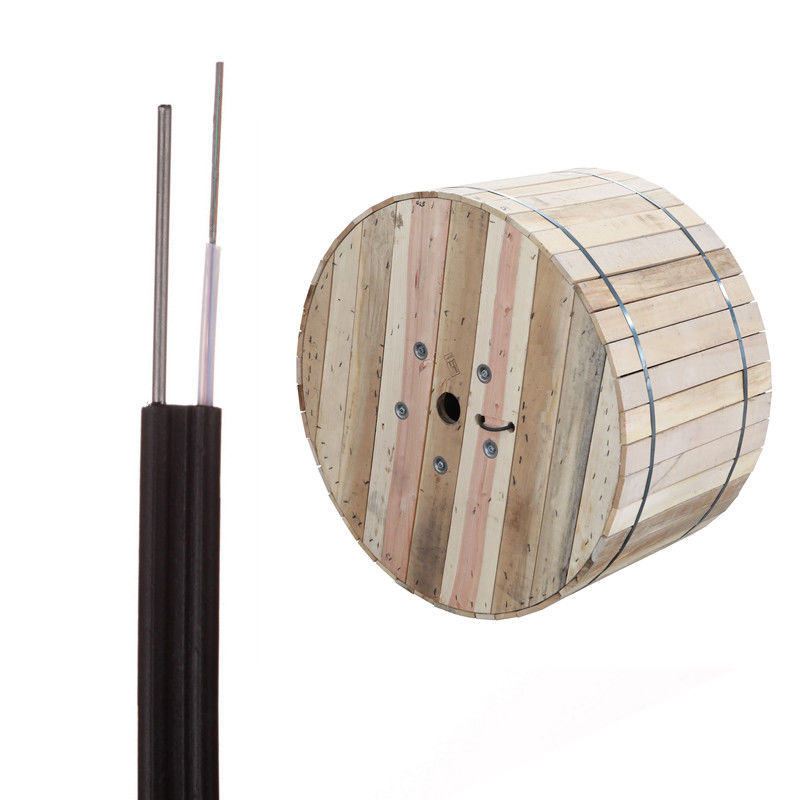

Imballaggio e trasporto:

Imballaggio e spedizione

4 core 6 core 12 core cavo ottico a fibra con filo d'acciaio Mini Figura 8 cavo Gyxtc8y Gyxtc8a 3

4 core 6 core 12 core cavo ottico a fibra con filo d'acciaio Mini Figura 8 cavo Gyxtc8y Gyxtc8a 4

Benvenuti a visitare la nostra fabbrica!

Contattatemi al numero +86 18122384553 per ottenere un campione gratuito.
