Descrizione di prodotto
Cavo di comunicazione 24 core Cavo in fibra ottica AT/PE ADSS
Cable di fibra ottica ADSS a 24 core con 100m di span
Descrizione del prodotto
- Sì.Costruzione di cavi ADSS:- Sì.
-
- Sì.Assemblaggio del nucleo di fibra- Sì.
- Fibre di 250 μm contenute in tubi di plastica a modulo elevato
- tubi riempiti con gel impermeabile
-
- Sì.Rinforzo centrale- Sì.
- Core in FRP (Fibra rinforzata di plastica) che funge da elemento di resistenza non metallica
- Configurazione di tubi a fili che formano un nucleo circolare compatto
-
- Sì.Strati protettivi- Sì.
- Involucro interno: rivestimento in polietilene sottile (PE)
- Strato di resistenza: rinforzo di filati di aramide
- Involucro esterno: materiale PE o anti-tracciamento (AT)
Caratteristiche
Descrizione dei cavi:
Performance meccanica
Progettazione resistente agli schiacci con struttura flessibile
Strumento di resistenza centrale unico FRP
Protezione impermeabile
Difensibilità a doppio strato:
• Riempimento del 100% del nucleo
• Composto di tubi sciolti idrofobi
Vantaggi materiali
tubi di alta resistenza resistenti all'idrosi
Proprietà meccaniche stabili a temperatura
Protezione da fibre
Composti di riempimento specializzati per schermature a fibra ottica
Applicazione
Adatto per il metodo di posa aerea
Temperatura di conservazione/funzionamento: -40°C~+70°C
Caratteristiche ottiche
| Articolo 2 |
Unità |
Specificità |
| G652D |
| Diametro del campo di modalità |
1310 nm |
- Sì. |
9.2±0.4 |
| 1550 nm |
- Sì. |
10.4±0.5 |
| Diametro del rivestimento |
- Sì. |
124.8±0.7 |
| Non circolarizzazione del rivestimento |
% |
≤0.7 |
| Errore di concentricità del rivestimento del nucleo |
- Sì. |
≤0.5 |
| Diametro del rivestimento |
- Sì. |
245±5 |
| Non circolarità del rivestimento |
% |
≤6.0 |
| Errore di concentrazione di rivestimento-rivestimento |
- Sì. |
≤12 |
| Lunghezza d'onda di taglio del cavo |
nm |
acc≤1260 |
| Attenuazione (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Dati tecnici
|
Distanze: 100 m
|
inferiore a 110kv
|
24 core
|
|
strutturale
parametro
|
Componenti di resistenza centrale: FRP
|
Diametro: 1,5 mm
|
|
Tubo sciolto (riempito di gelatina)
|
Diametro esterno:1.8 mm
|
|
Protezione da inquinamento
|
Spessore: 0,9 mm
|
|
copertura esterna PE
|
Spessore:1.8 mm
|
|
Tecnico
parametro
|
diametro esterno del cavo
|
10.0 mm
|
|
superficie della sezione trasversale del cavo
|
950,03 mm2
|
|
Modello di fibra
|
G.652D
|
|
Peso del cavo
|
85 kg/km
|
|
Resistenza alla trazione nominale (RTS)
|
10 kn
|
|
Tensione minima ammessa (MAT)
|
4kn
|
|
Sistema di controllo delle emissioni
|
3.2kn
|
|
Modulo di Young
|
70,8 kn/mm2
|
|
Coefficiente di espansione termica
|
1.810-6/°C
|
|
Resistenza al cruss
|
A lungo termine: 1100 n/100 mm
|
|
a breve termine:2200 n/100 mm
|
|
Raggio di piegatura autorizzato
|
Lungo termine (in corso) 220 mm
|
|
A breve termine (quando si depone) 360 mm
|
Cavo ad fibra ottica ADSS 4-144
|
Fibra
Conteggio
|
Struttura |
Fabbricazione a partire da fibre
per tubo
|
Tubo sciolto
diametro
(mm)
|
Diametro del CSM
/Diametro della pastiglia (mm)
|
Spessore nominale
di gomma o di gomma
|
Diametro del cavo
(mm)
|
Cavo
Peso
(kg/km)
|
| 4 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1 + 6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1 + 6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1 + 8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |
Dettagli del pacchetto

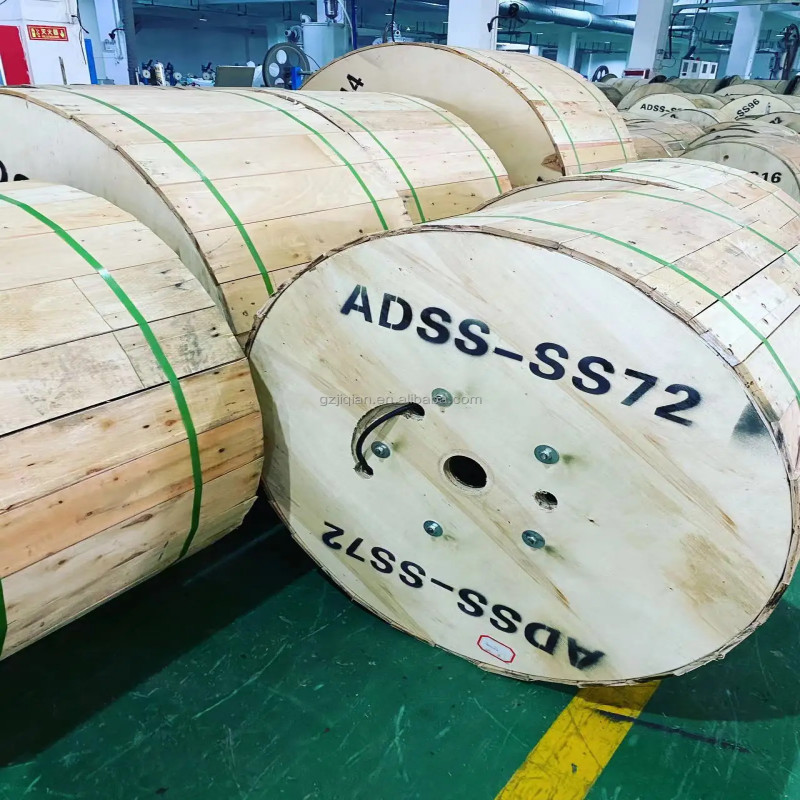

Esportazione del tamburo di legno, la lunghezza di trasporto normale del cavo sarà di 2 o 3 km.
Altre lunghezze sono disponibili se richieste dall'acquirente.
| Tipo di cavo |
Batteria |
| Altezza (mm) |
Larghezza (mm) |
Diametro interno (mm) |
Distanze
(km)
|
Tipo di tamburo |
| ADSS-4 |
900 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-6 |
900 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-8 |
900 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-12 |
900 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-24 |
900 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-36 |
900 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-48 |
950 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-72 |
950 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Fabbricazione a partire da legno in legno compensato |
Nota:Di solito aggiungiamo solo il rapporto di prova sull'imballaggio, ma è disponibile anche la vostra richiesta.
Per esempio:
A.Nome della società
B.Peso lordo/peso netto
C.Tipo di fibra
D. Lunghezza del cavo
Domande frequenti
1Lei è un'azienda commerciale o un produttore?
Siamo il produttore con 10 anni di esperienza, siamo specializzati in ricerca, sviluppo e produzione
La nostra fabbrica si trova nella città di Guangzhou, benvenuti a visitarci!
2- Riguardo alla qualità?
Le consegneremo prima di testare ogni fibra quando la produzione sarà finita.
Dopo la conferma del prezzo, è possibile richiedere campioni gratuiti per verificare la nostra qualità.
3Accetta piccoli ordini?
Sì, il piccolo ordine è disponibile. Noi sosteniamo il nuovo progetto dei nostri clienti, come sappiamo il business è sempre da piccolo ordine.
4- Qual e' il tempo di consegna?
Di solito circa 3-7 giorni lavorativi, dipende principalmente dalla quantità dell'ordine.
Ma ti assicuriamo che organizzeremo le tue cose il prima possibile dopo il pagamento.
5- Puoi accettare il servizio OEM?
Sì, accogliamo il servizio OEM. Possiamo stampare il tuo logo sul prodotto. Qualsiasi idea da te è disponibile.
