Casa ProdottiFigura 8 cavo a fibre otticheFigura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Contattaci

Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio

Quantità di ordine minimo : 1 km
Luogo di origine: Guangzhou Cina Marca: JQ
Certificazione: ISO9001 Numero di modello: GYTC8Y/GYTC8A

Informazioni dettagliate
Diametro della fibra: 9/125μm Raggio di piegatura: 20D
Giubbotto: PE UV Diametro rivestimento: 125.0±0.1
Sistema di blocco dell'acqua: Composto di riempimento Utilizzo del cavo: Al di fuori
Diametro esterno: 7.0mm-9.0mm Sostenere se stessi: Filato di acciaio/filo di acciaio
Membro della forza: Fabbricazione a partire da fibre sintetiche
Evidenziare:

9.0mm Figura 8 Cavo in fibra ottica

,

Cavo a fibra ottica autoportante

Descrizione di prodotto

4 core 6 core 12 core Figura 8 Cavo ottico a fibra con filo d'acciaio Figura 8 Mini Cavo Gyxtc8y Gyxtc8a

Descrizione del prodotto

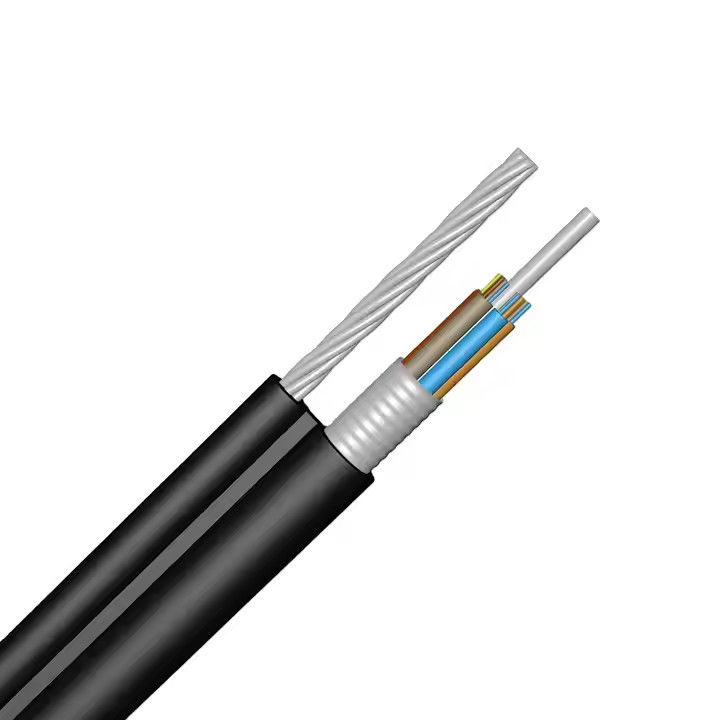

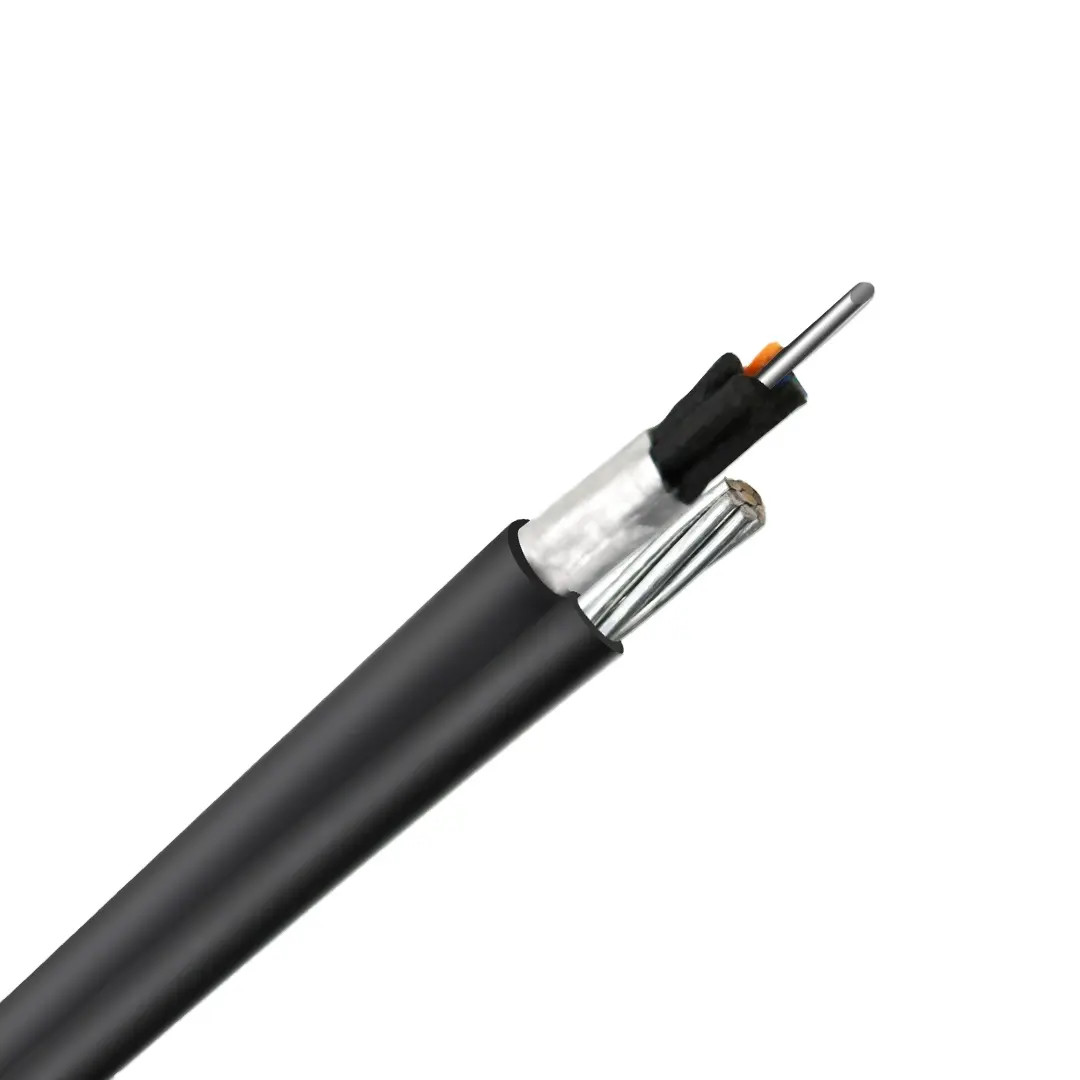

Figura 8 Cavo in fibra ottica
  • Autosufficienza:Il cavo in fibra ottica della figura 8 è progettato per essere autoportante, eliminando la necessità di hardware o strutture aggiuntive.
  • Filtro di acciaio strato:Il cavo è rinforzato con filo d'acciaio a strascico, fornendo elevata resistenza e supporto per gli impianti aerei.
  • Giubbotto UV PE:Il cavo è rivestito di materiale UV PE, che fornisce un'eccellente protezione dalle dure condizioni meteorologiche e dalle radiazioni UV.
  • Cintura di alluminio/cintura di acciaio blindata:Il cavo è blindato con nastro di alluminio o nastro d'acciaio, che fornisce ulteriore protezione contro roditori, umidità e altri fattori esterni.
Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 0
Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 1
Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 2

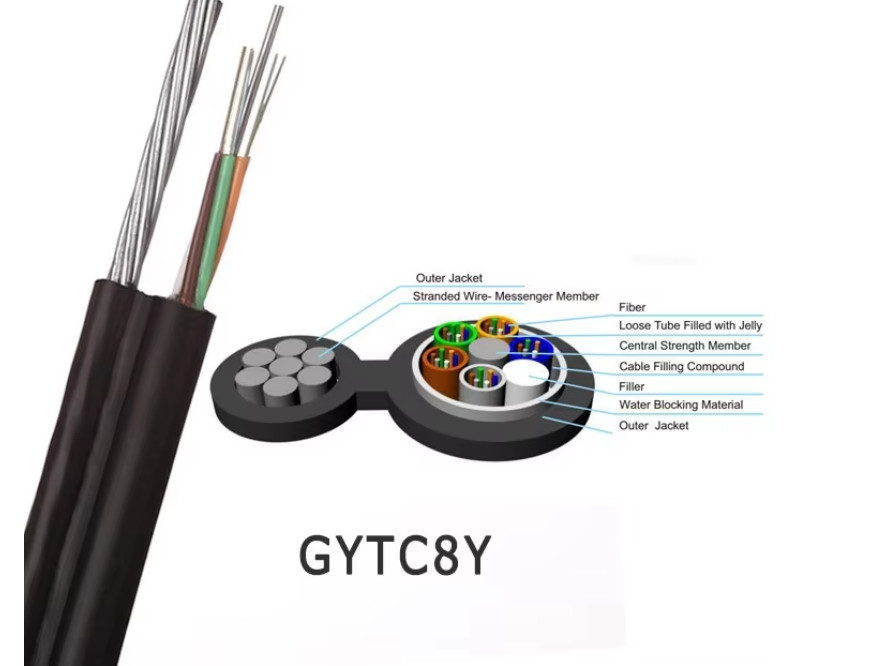

Struttura e parametro del cavo
Fibra
Numero
Fabbricazione a partire da fili di acciaio galvanizzato
diametro
Sgomberato
tubo
Spessore della guaina
(nominale*)
Collegamento
dimensione
Dimensione del cavo
S*H
(nominale**)
Peso
(circa)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* Lo spessore nominale della guaina può avere una tolleranza di ± 0,2 mm.
** La dimensione nominale del cavo può avere una tolleranza di ± 0,5 mm.



 Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 3



Performance della fibra ottica
Performance della fibra ottica cablata (ITU-T Rec. G.652D)

Tipo di cavo
Numero di fibre
Max.Fibra nei tubi
Peso del cavo kg/km
Diametro del cavo ((mm)
Resistenza alla tensione a lungo/corto termine N
Resistenza alla frantumazione a lungo/corto termine N/100MM
GYXTC8S 2~8
2 ~ 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10 ~ 12
12
121
8.3*17.0
2000/6000
300/1000
S/N
Articolo
Metodo di prova
Condizione di accettazione
1
Resistenza alla trazione IEC 794-1-E1
_ carico: 5,0KN _ lunghezza del cavo sotto carico: 50 m
- Tempo di caricamento: 1 minuto.
- Variazione di perdita £ 0,1 dB @1550 nm
- Nessuna rottura delle fibre e nessun danno alla guaina.
2
Prova di schiacciamento
IEC 794-1-E3
- carico: 1,0KN/100mm
- Tempo di carico: ≥ 1 min.
- Variazione di perdita £ 0,1 dB @1550 nm
Nessuna rottura delle fibre e nessun danno alla guaina.
3
Resistenza agli urti
IEC 794-1-E4
- Punti di impatto: 3
- Tempo per punto: 1
- Energia di impatto: 4,5 Nm
- Raggio della testa del martello: 12,5 mm
- Variazione di perdita £ 0,1 dB @1550 nm
- Nessuna rottura delle fibre e nessun danno alla guaina.
4
Piegatura ripetuta
IEC 794-1-E6
- raggio di piegatura: 20 x cavo
- carico: 150 N
- Velocità di flessione: 3 sec/ciclo
- Numero di cicli: 30
- Variazione di perdita £ 0,1 dB @1550 nm
- Nessuna rottura delle fibre e nessun danno alla guaina.
5
Torsione
IEC 794-1-E7
- Lunghezza: 1 m
- carico: 150 N
- Angolo di torsione: ±90°
- velocità di torsione: 1 min/ciclo
- Numero di cicli: 10
- Variazione di perdita £ 0,1 dB @1550 nm
- Nessuna rottura delle fibre e nessun danno alla guaina.
6
Prova di penetrazione dell'acqua
IEC 794-1-F5B
- Altezza dell'acqua: 1 m
- Lunghezza del campione: 3 m
- Durata del test: 24 ore
- Nessuna acqua deve essere trapelata dall'altra estremità del cavo.
7
Prova di ciclo di temperatura
IEC 794-1-F1
- Passo di temperatura:
+20oC→-40oC→+70oC →+20oC
- Tempo per ogni passaggio: 12 ore
- Numero di cicli: 2
- variazione della perdita £ 0,05 dB/km@1550 nm
- Nessuna rottura delle fibre e nessun danno alla guaina.
8
Flusso composto
IEC 794-1-E14
- Lunghezza del campione: 30 cm
- Temperatura: 70 °C ± 2 °C
- Tempo: 24 ore
- Nessun flusso composto
Numero di modello
GYTC8Y
Struttura
Unità
Parametro
Conteggio di fibre
fibre
4 ~ 30
32 ~ 60
62 ~ 72
74~84
86~96
Elemento
- Non lo so.
5
6
7
8
Diametro del tubo sciolto
mm
1.75
2.05
2.05
2.1
2.1
Altri tubi, di cilindrata superiore a 50 cm3
- Non lo so.
6
12
12
Membro di resistenza centrale/involucro PE (se necessario)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Diametro del cavo (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Peso (circa)
Kg/km
133
152
175
180
190

Parametri tecnici:

Nome del prodotto
GYTC8A/GYTC8Y
Tipo di fibra
G652D/ G657A
Colore della fibra
Giallo/Acqua/Rose/Rosso/Nero/Bianco o personalizzato
Applicazione
Rete di comunicazione, aerea, diretta, sotterrata, condotto, ecc.
MOQ
1000 metri
Tempo di consegna
Entro 15 giorni o negoziato
Pagamento
Paypal / TT / DP o negoziazione
Trasporti marittimi
Trasporti espressi/cargo marittimo/cargo aereo/trasporti terrestri

* Lunghezza standard: 1000 m; altre lunghezze disponibili
*Questo sopra è solo un suggerimento per il carico in container, per la quantità specifica si prega di consultare il nostro reparto vendite

Imballaggio e trasporto:

Imballaggio e spedizione

Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 4

Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 5



Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 6
Benvenuti a visitare la nostra fabbrica!
Per favore, usa il tuomani fortunateper scansionare il codice e aggiungermi su WhatsApp.
Figura 8 Cavo in fibra ottica con nastro in alluminio / nastro in acciaio 7
