Descrizione di prodotto

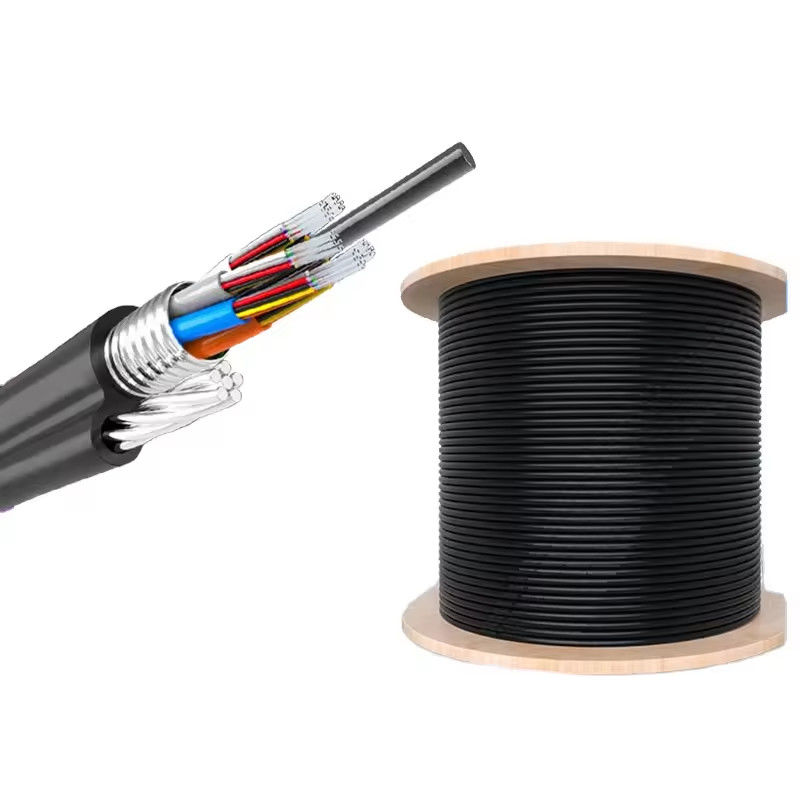

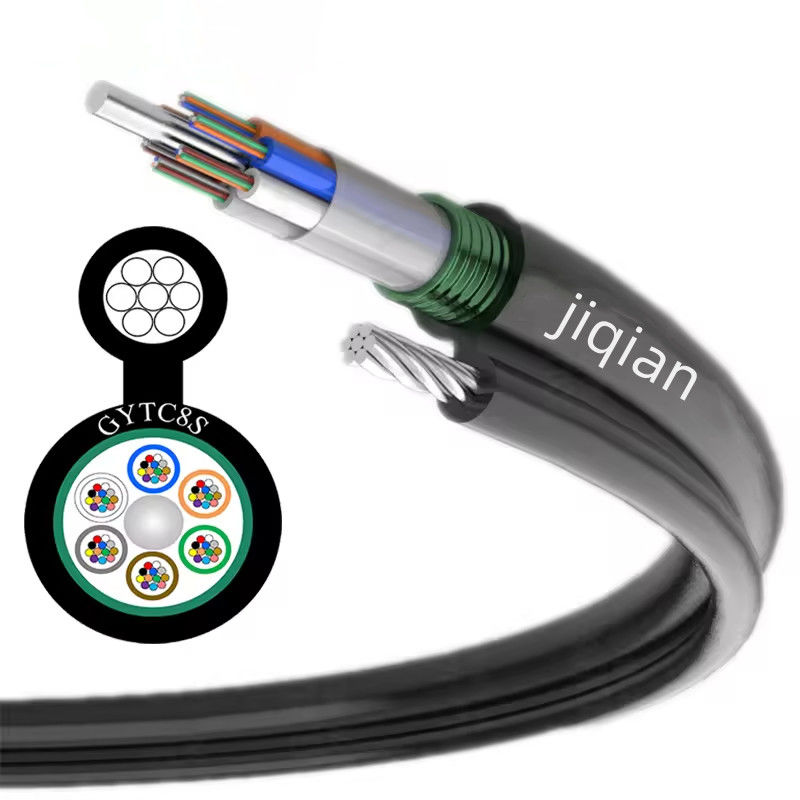

Figura 8 Cavo a fibra ottica autoportante GYTC8S
Descrizione del prodotto:

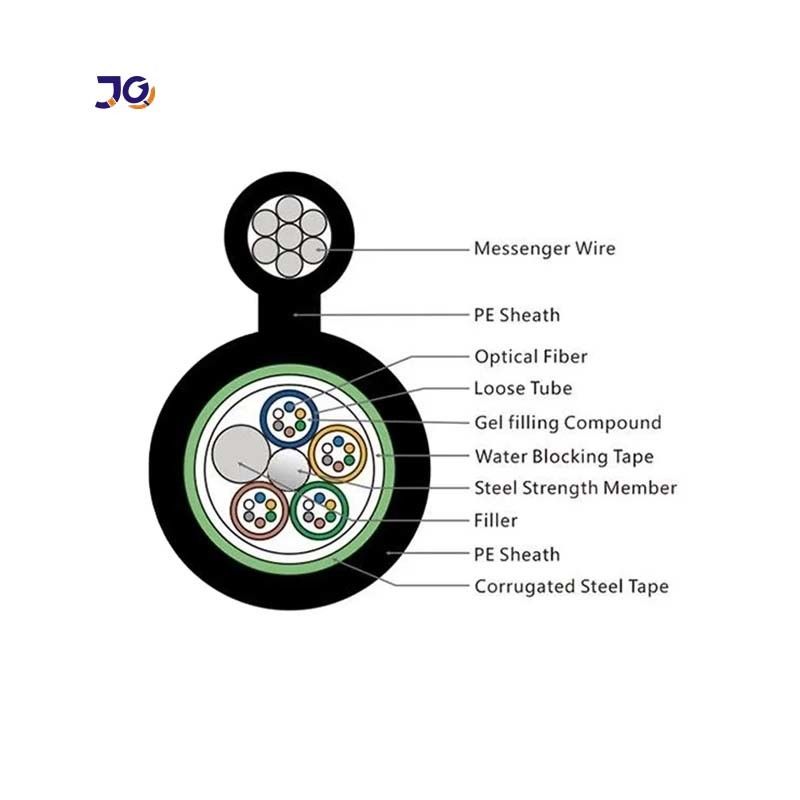

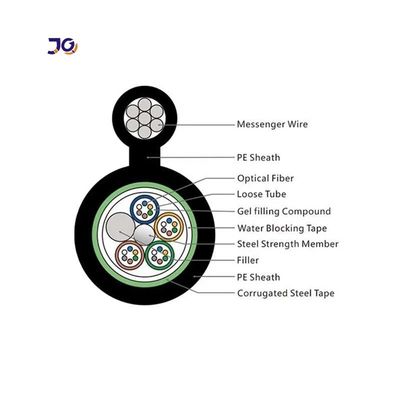

La struttura del cavo ottico GYTC8S consiste nel inserire una cintura di fibra ottica monomodo o multimodo in una manica sciolta in materiale poliestere ad alto modulo,e la manica è piena di composti impermeabiliIl centro del nucleo del cavo è costituito da un nucleo di rinforzo metallico.Il vuoto nel nucleo del cavo è riempito con un riempitore antiacquaDopo aver avvolto verticalmente la cintura di acciaio rivestita di plastica (PSP), viene integrata con il filo di acciaio stratificato in una guaina di polietilene a 8 forme in un cavo.Questo prodotto è utilizzato per la posa aerea a cuscinetto autonomo.
Caratteristiche
1- struttura di cavo di sospensione aereo autoportante in acciaio inossidabile o in rame elettroplato singola o sette.
2- Riempimento di olio, struttura a manica libera a tubo multi-bundle, rinforzo centrale, rinforzo del nucleo, corazzatura della cintura in acciaio.
3.Ha buone proprietà ambientali e meccaniche.
--- filo d'acciaio utilizzato come elemento centrale di resistenza
--- composti di riempimento di tubi sciolti
-- riempimento del nucleo del cavo al 100%
--- PSP a prova di umidità
Caratteristiche ottiche
| Articolo 2 |
Unità |
Specificità |
| G652D |
| Diametro del campo di modalità |
1310 nm |
- Sì. |
9.2±0.4 |
| 1550 nm |
- Sì. |
10.4±0.5 |
| Diametro del rivestimento |
- Sì. |
124.8±0.7 |
| Non circolarizzazione del rivestimento |
% |
≤0.7 |
| Errore di concentricità del rivestimento del nucleo |
- Sì. |
≤0.5 |
| Diametro del rivestimento |
- Sì. |
245±5 |
| Non circolarità del rivestimento |
% |
≤6.0 |
| Errore di concentrazione di rivestimento-rivestimento |
- Sì. |
≤12 |
| Lunghezza d'onda di taglio del cavo |
nm |
acc≤1260 |
| Attenuazione (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parametri tecnici
| Modello di fibra |
G.652D |
| Progettazione ((Strength Member+Tube&Filler) |
1 + 5 |
| CentralStrengthMember |
Materiale |
Acciaio |
| Diametro ((+0,05) mm |
1.5 |
| LooseTube |
Materiale |
PBT |
| Diametro ((+0,06) mm |
2 |
| Spessore ((+0,03) mm |
0.32 |
| Il Max.Core.NO./Tube |
12 |
| Corde di riempimento |
Materiale |
HDPE |
| Colore |
Bianco |
| Diametro ((+0,06) mm |
2.1 |
| Membro della forza del filamento |
Materiale |
Acciaio galvanizzato |
| Tipo |
φ0,9x3 |
| Strato corazzato |
Materiale |
Nastro di acciaio |
| Copertina esterna1 |
Materiale |
MDPE |
| Spessore ((+0,03) mm |
1. |
| Copertina esterna1 |
Materiale |
MDPE |
| Spessore ((40.03) mm |
1.8 |
| CableDiametro ((土0.2) mm |
9.5*17.8 (nominale) |
| Peso del cavo ((+10) kg/km |
160 (nominale) |
| Min. installazione/N |
1500 |
| Attenuazione |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Radius di piegatura min. |
Senza tensione |
10.0*Cableφ |
| Sotto la massima tensione |
20.0xCableφ |
Mostra di immagini
Imballaggio
• tamburo di legno a cavo standard
• Lunghezza standard del rullo: 2/3km/rullo, altre lunghezze sono disponibili
Domande frequenti
1- Lei è il vero produttore?
Siamo il vero produttore con 15 anni di storia.
2Accetta piccoli ordini?
Sì, il piccolo ordine è disponibile.Sosteniamo il nuovo progetto dei nostri clienti come sappiamo il business è sempre da piccolo ordine.
3Qual è il periodo di garanzia?
25 anni per il cavo in fibra ottica
4- Qual e' il tempo di consegna?
Di solito entro 3-5 giorni lavorativi
6.Puoi fornire prodotti personalizzati e logo?
- Sì, forniamo il servizio OEM e ODM.
