Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 2KM | Imballaggi particolari : | Tamburo di legno o tamburo di ferro |
---|---|---|---|
Tempi di consegna : | circa 12 giorni | Termini di pagamento : | T/T, Western Union, Alipay, MoneyGram, L/C |
Capacità di alimentazione : | 21500 KM al mese |
Luogo di origine: | Guangdong Cina | Marca: | HAISO/JQ |
---|---|---|---|
Certificazione: | ISO9001 CE ROHS Rohs FCC | Numero di modello: | ADSS-4C/12FC/24C/48C/96c/144c |
Informazioni dettagliate |
|||
Applicazione: | antenna esterna, rete FTTH FTTB FTTX | conta delle fibre: | 1-144cores |
---|---|---|---|
Portata: | 50m 120m /200 m /300m /400m o Personalizzato | fibra per tubo: | 4/6/8/12/24F |
Campione: | Sì | numero di forza: | FRP, filato aramidico Kevlar |
Struttura: | Tubo allentato incagliato | colore della giacca: | Bule giallo nero o personalizzato |
Temperatura di funzionamento: | da -40℃ a +70℃ | Tipo della fibra: | G652D, OM1, G655, OM4, OM5 |
Evidenziare: | Cavo a fibre ottiche monomodale di ADSS,Cavo a fibre ottiche di forza ADSS di FRP |
Descrizione di prodotto
Tutta la forza dieletric 12 di FRP 24 48 cavi a fibre ottiche all'aperto monomodali dei centri ADSS
· Può essere installato senza chiudere il potere
· Eccellente alla prestazione, il massimo induttivo al punto di funzionamento alla guaina può raggiungere 25kV
· Peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri
e backprops
· Le lunghezze dell'ampia luce e l'ampia luce è più di 1000m
· Buona prestazione di resistenza alla trazione e della temperatura
· La durata di progettazione è di 30 anni
·Applicazione
Lo stato reale delle linee elettriche sopraelevate è preso in considerazione completa quando il cavo di ADSS sta progettando. Per le linee elettriche sopraelevate sotto 110kV,
La guaina esterna del PE si applica. PER le linee elettriche uguali a o sopra 110kV, alla guaina esterna si applica. Dedichi la progettazione della quantità e dell'arenamento del aramid
il processo può soddisfare la richiesta sulle varie portate.
·Norme
Il cavo di ADSS aderisce a IEEE standard la P 1222 come pure all'IEC 60794-1.
Struttura e caratteristiche tecniche
1. singolo rivestimento di ADSS
numero di fibre | struttura | fibra per tubo |
diametro del tubo del losse (Millimetro) |
Diametro di FRP/pad (millimetro) | Spessore del rivestimento esterno (millimetri) | Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
|
Rivestimento del PE | Al rivestimento | |||||||
4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
2. Rivestimento del doppio di ADSS
numero di fibre | struttura | fibra per tubo |
diametro del tubo del losse (Millimetro) |
Diametro di FRP/pad (millimetro) | Spessore del rivestimento esterno (millimetri) | Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
|
Rivestimento del PE | Al rivestimento | |||||||
4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
Tipo della fibra |
Attenuazione (+20℃) |
Larghezza di banda |
Lunghezza d'onda di taglio del cavo ottico |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·chilometro | ≥500MHz·chilometro | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·chilometro | ≥500MHz·chilometro | --- |
Manifestazioni dell'immagine dei dettagli

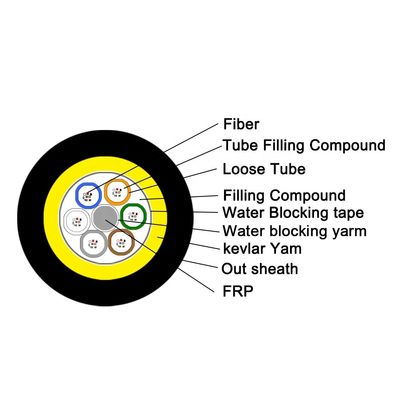

singolo cavo a fibre ottiche del rivestimento ADSS

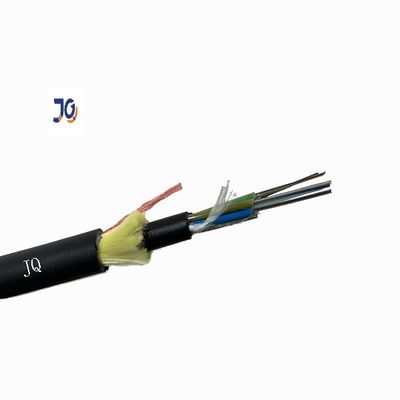

doppio cavo a fibre ottiche del rivestimento ADSS
Imballaggio:
FAQ
1. Tradning la società o il produttore?
Siamo il produttore con l'esperienza di 10 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione
per cavo a fibre ottiche, ect del cavo del percorso e del cavo flessibile. La nostra fabbrica è nella città di Canton, benvenuta visitarci!
2. Circa la qualità?
la consegna prima abbiamo provato ogni le fibre quando produzione finita.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.
3. Potete accettare il piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.
4. Che cosa è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.
5. Potete accettare il servizio dell'OEM?
Sì, accogliamo favorevolmente il servizio dell'OEM. Possiamo stampare il vostro logo sul prodotto. Tutta l'idea da voi è disponibile.
4. Avete certificato per materia prima?
Sviluppiamo la cooperazione a lungo termine di relazione con i fornitori qualificati di materia prima di ISO9001 ROHS
