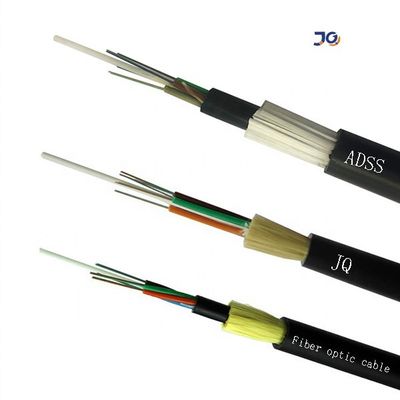

Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1 km | Imballaggi particolari : | tamburo di legno/personalizzato |
---|---|---|---|
Tempi di consegna : | 2-4 giorni | Termini di pagamento : | Western Union, MoneyGram, T/T, L/C |
Capacità di alimentazione : | 100 km al mese |
Luogo di origine: | Cina | Marca: | jiqian |
---|---|---|---|
Certificazione: | ISO9001/CE | Numero di modello: | ADSS 96core 144core |
Informazioni dettagliate |
|||
Tipo di fibra: | G652D | Applicazione: | Antenna/condotto |
---|---|---|---|
Numero di conduttori: | 48core | Struttura: | tubo sciolto incagliato |
temperatura di esercizio: | -40 ~ +60 C | Membro di forza centrale: | FRP |
Durata: | 100M | ||
Evidenziare: | Cavo in fibra ottica da 100 m,cavo in fibra ottica ADSS autoportante |
Descrizione di prodotto

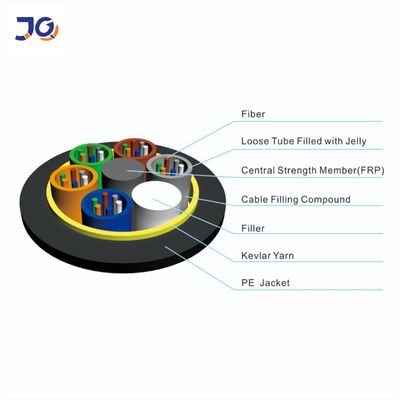

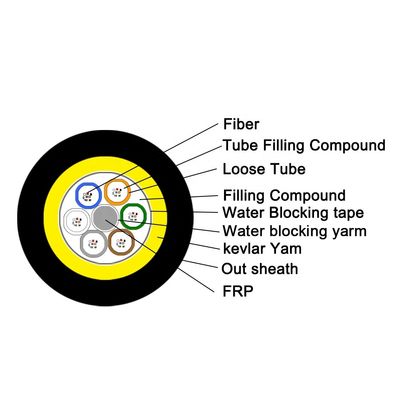

Il cavo ADSS è una struttura a trefoli a tubo sciolto.La fibra ottica è di 250 µm, il tubo sciolto è realizzato in plastica ad alto modulo, riempita con composto impermeabile.Al centro dell'anima del cavo c'è un elemento di forza FRP, il tubo sciolto (e la fune di riempimento) è attorcigliato attorno all'anima centrale di rinforzo per formare un'anima del cavo compatta e rotonda e lo spazio nell'anima del cavo è riempito con un'acqua riempitivo bloccante.L'esterno del cavo è una guaina interna in polietilene (PE), quindi un'aramide intrecciata ad alta resistenza alla trazione, la più esterna è la guaina esterna di tracciamento elettrico (AT).
Caratteristiche del prodotto
1 .Il cavo in fibra ottica aereo autoportante completamente dielettrico, nessun materiale metallico nella struttura, può essere installato senza interruzioni.
2 .Un gran numero di nuclei in fibra, leggeri, possono essere posati con la linea elettrica, risparmiando risorse.
3 .Adottare materiale aramidico ad alta resistenza alla trazione per resistere a forti tensioni e prevenire increspature e colpi di arma da fuoco.
4 .Piccola espansione termica, la variazione dell'arco della linea del cavo è piccola quando la temperatura cambia notevolmente.
5. Doppia giacca, guaina esterna in PE/AT
6 .Ampia campata, la campata massima supera i 1000 metri
7.Aspettativa di vita superiore a 30 anni
Applicazioni
Adatto per la rete in luoghi ad alta interferenza elettromagnetica.
Adatto per antenna.
Comunicazione su reti locali ea lunga distanza.
Struttura e Specifiche TecnicheADSS-SJ(50-150 M)
Rif.Esterno Diametro (mm) |
Rif.Il peso (kg/km) |
Rec.Massimo giornaliero (kN) |
Massimo consentito Tensione di lavoro (kN) |
Rompere Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta (Norma NESC, m) |
||||
Giacca PE | AT Giacca | UN | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Struttura e Specifiche TecnicheADSS-DJ(50-750M)
Rif.Esterno Diametro (mm) |
Rif.Il peso (kg/km) |
Rec.Massimo giornaliero (kN) |
Massimo consentito Tensione di lavoro (kN) |
Rompere Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta (Norma NESC, m) |
||||
Giacca PE | AT Giacca | UN | B | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
