Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 20KM | Imballaggi particolari : | Tamburo di legno o tamburo di ferro |
|---|---|---|---|
| Tempi di consegna : | 13 giorni | Termini di pagamento : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Capacità di alimentazione : | 21500 KM al mese |
| Luogo di origine: | body{background-color:#FFFFFF} 非法阻断155 window.onload = function () { docu | Marca: | HAISO/JQ or Customized |
|---|---|---|---|
| Certificazione: | ISO9001 CE ROHS Rohs | Numero di modello: | ADSS-4C/6C/24C/48C/96C |
|
Informazioni dettagliate |
|||
| Applicazione: | antenna esterna | conta delle fibre: | 2-432 core |
|---|---|---|---|
| Durata: | 50m 80m /100m/200m /300m /400m | fibra per tubo: | 4/6/8/12F |
| Campione: | Fornire | numero di forza: | FRP, filato aramidico Kevlar |
| Struttura: | tubo sciolto incagliato | Colore giacca: | Nero o personalizzato |
| temperatura di esercizio: | da -40℃ a +75℃ | Tipo di fibra: | G652D, OS1, OM1, G655, OM4, OM5 |
| Evidenziare: | Cavo in fibra monomodale 144 core,cavo in fibra monomodale ADSS per esterni,cavo in fibra monomodale 3KM |
||
Descrizione di prodotto
no menta Cavo in fibra ottica monomodale ADSS autoportante All Dieletric HDPE rivestito con filo
Destrizione ADSS
Cavo ottico Cavo ottico autoportante interamente dielettrico ADSS (noto anche come cavo ottico autoportante interamente dielettrico).
Con una sorta di cavo ottico tutto medio (senza metallo) indipendentemente lungo il telaio della linea di trasmissione appeso al cavo di alimentazione all'interno
(la posizione sospesa si basa principalmente sulla sospensione dell'intensità del campo elettrico, sulla distanza dal suolo, sulle condizioni di convenienza della costruzione e della manutenzione
e altri fattori, attualmente più è appeso al cavo di alimentazione sottostante), utilizzato per formare la rete di comunicazione in fibra ottica sulla linea elettrica, il cavo è chiamato ADSS.
Caratteristiche
· Può essere installato senza interrompere l'alimentazione
· Eccellenti prestazioni AT, il massimo induttivo nel punto operativo della guaina AT può raggiungere i 25kV
· Peso leggero e diametro ridotto che riducono il carico causato da ghiaccio e vento e il carico sulle torri
e fondali
· Grandi lunghezze della campata e la campata più grande è superiore a 1000 m
· Buone prestazioni di resistenza alla trazione e temperatura
· La durata prevista è di 30 anni
·Applicazione
Lo stato effettivo delle linee elettriche aeree viene preso in piena considerazione durante la progettazione del cavo ADSS.Per le linee elettriche aeree inferiori a 110kV,
Viene applicata la guaina esterna in PE.PER linee elettriche pari o superiori a 110kV si applica la guaina esterna AT.Il design dedicato della quantità e dell'incaglio di aramide
processo può soddisfare la domanda su varie campate.
·Standard
Il cavo ADSS è conforme allo standard IEEE P 1222 e IEC 60794-1.
Struttura e Specifiche Tecniche
1.ADSS giacca singola
| conteggio delle fibre | struttura | fibra per tubo |
diametro del tubo in perdita (MM) |
FRP/diametro pastiglia (mm) | Spessore della giacca esterna (mm) | Rif.Esterno Diametro (mm) |
Rif.Il peso (kg/km) |
|
| Giacca PE | AT Giacca | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.5 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
2. Doppia giacca ADSS
| conteggio delle fibre | struttura | fibra per tubo |
diametro del tubo in perdita (MM) |
FRP/diametro pastiglia (mm) | Spessore della giacca esterna (mm) | Rif.Esterno Diametro (mm) |
Rif.Il peso (kg/km) |
|
| Giacca PE | AT Giacca | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
|
Tipo di fibra |
Attenuazione (+20℃) |
Larghezza di banda |
Lunghezza d'onda di taglio del cavo ottico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36 dB/km | ≤0,22 dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40 dB/km | ≤0,23 dB/km | --- | --- | ≤1450 nm |
| 50/125 µm | ≤3,3 dB/km | ≤1,2 dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125 µm | ≤3,5 dB/km | ≤1,2 dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

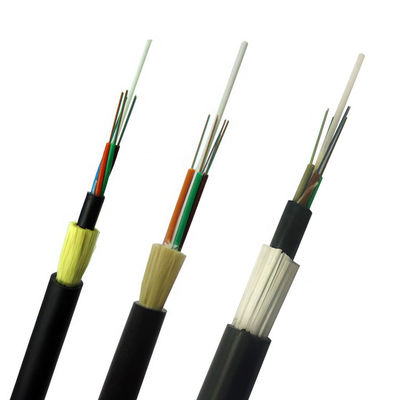

L'immagine dei dettagli mostra
cavo in fibra ADSS a guaina singola
cavo in fibra ottica ADSS a doppia guaina
Imballaggio:
1. Sei diretto in fabbrica?
come produttore di cavi professionale, specializzato in cavi in fibra ottica, cavo breakout MPO, cavo patch in fibra ottica.
I nostri prodotti vengono esportati principalmente in Europa, Sud America e alcuni altri paesi e aree.
2. Qual è il tuo prodotto principale?
Cavi in fibra ottica da esterno cavi in fibra ottica da interno Cavi FTTH Drop ADSS
Cavi di permutazione armati per interni Cavo in fibra Cavi di permutazione ottici Sc LC FC ST MTP Cavo di permutazione ottico MPO
3. Periodo di garanzia della qualità del prodotto?
20 anni di garanzia per cavo in fibra ottica
4. Hai un certificato per la materia prima?
Costruiamo rapporti di collaborazione a lungo termine con fornitori qualificati di materie prime ISO9001 ROHS
