Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 10KM | Imballaggi particolari : | Tamburo di legno o tamburo di ferro |
|---|---|---|---|
| Tempi di consegna : | Negoziare | Termini di pagamento : | T/T, Western Union, AliPay |
| Capacità di alimentazione : | 20000 KM al mese |
| Luogo di origine: | body{background-color:#FFFFFF} 非法阻断155 window.onload = function () { docu | Marca: | JQ/HAISO |
|---|---|---|---|
| Certificazione: | ISO9001 CE ROHS | Numero di modello: | ADSS-4F/12F /24F/48F/96fF |
|
Informazioni dettagliate |
|||
| Applicazione: | Telecomunicazione | conta delle fibre: | 4-432 core |
|---|---|---|---|
| Durata: | 50m 100m /200 m /300m o personalizzato | fibra per tubo: | 4/6/8/12/24/48F |
| Servizio: | campione fornire | numero di forza: | FRP, filato aramidico Kevlar |
| Struttura: | Tubo sfuso intrecciato con riempitivo | Colore giacca: | Bule giallo nero o personalizzato |
| temperatura di esercizio: | da -40℃ a +70℃ | Tipo di fibra: | G652D, OM3, G655, OM4 |
| Evidenziare: | Cavo in fibra ottica monomodale ADSS,cavo in fibra ottica ADSS autoportante |
||
Descrizione di prodotto
cavo in fibra ottica monomodale ADSS multicavo per esterni con rivestimento singolo
Destrizione ADSS
Il cavo ADSS è realizzato in materiale non metallico e autoportante con la linea di trasmissione dell'alimentazione aerea.Il materiale di resistenza alla tensione è filato aramidico
con moduli ad alta elasticità.E l'ottimizzazione della struttura può distribuire in modo appropriato il peso del cavo e le sue proprietà meccaniche e fisiche
e minimizzare il carico sulla torre.Costruzione di tubi sciolti, tubi riempiti di gelatina, elementi (tubi e bacchette di riempimento) e filato di blocco dell'acqua assemblati
attorno all'elemento di rinforzo centrale non metallico, fili di poliestere utilizzati per legare l'anima del cavo, nastro di blocco dell'acqua avvolto longitudinalmente attorno all'anima del cavo,
quindi rinforzato con filo aramidico e guaina esterna in PE.
Caratteristiche
· Può essere installato senza interrompere l'alimentazione
· Eccellenti prestazioni AT, il massimo induttivo nel punto operativo della guaina AT può raggiungere i 25kV
· Peso leggero e diametro ridotto che riducono il carico causato da ghiaccio e vento e il carico sulle torri
e fondali
· Grandi lunghezze della campata e la campata più grande è superiore a 1000 m
· Buone prestazioni di resistenza alla trazione e temperatura
· La durata prevista è di 30 anni
·Applicazione
Lo stato effettivo delle linee elettriche aeree viene preso in piena considerazione durante la progettazione del cavo ADSS.Per le linee elettriche aeree inferiori a 110kV,
Viene applicata la guaina esterna in PE.PER linee elettriche pari o superiori a 110kV si applica la guaina esterna AT.Il design dedicato della quantità e dell'incaglio di aramide
processo può soddisfare la domanda su varie campate.
·Standard
Il cavo ADSS è conforme allo standard IEEE P 1222 e IEC 60794-1.
Struttura e Specifiche Tecniche
1.ADSS giacca singola
| conteggio delle fibre | struttura | fibra per tubo |
diametro del tubo in perdita (MM) |
FRP/diametro pastiglia (mm) | Spessore della giacca esterna (mm) | Rif.Esterno Diametro (mm) |
Rif.Il peso (kg/km) |
|
| Giacca PE | AT Giacca | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
2. Doppia giacca ADSS
| conteggio delle fibre | struttura | fibra per tubo |
diametro del tubo in perdita (MM) |
FRP/diametro pastiglia (mm) | Spessore della giacca esterna (mm) | Rif.Esterno Diametro (mm) |
Rif.Il peso (kg/km) |
|
| Giacca PE | AT Giacca | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
|
Tipo di fibra |
Attenuazione (+20℃) |
Larghezza di banda |
Lunghezza d'onda di taglio del cavo ottico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36 dB/km | ≤0,22 dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40 dB/km | ≤0,23 dB/km | --- | --- | ≤1450 nm |
| 50/125 µm | ≤3,3 dB/km | ≤1,2 dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125 µm | ≤3,5 dB/km | ≤1,2 dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

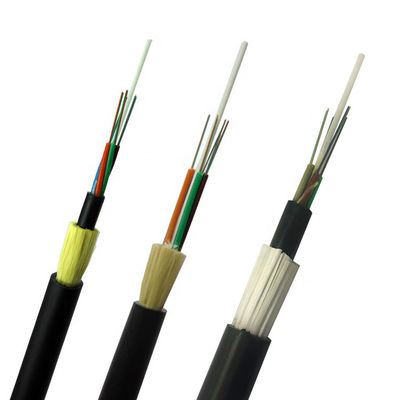

L'immagine dei dettagli mostra

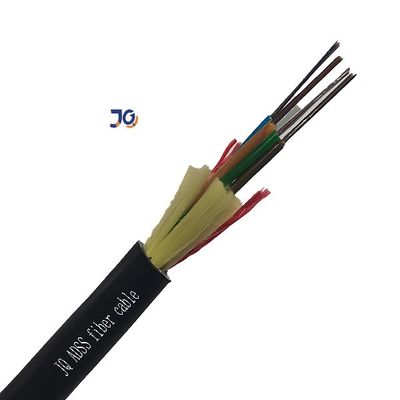

cavo in fibra ADSS a guaina singola
cavo in fibra ottica ADSS a doppia guaina
Imballaggio:
1. Sei diretto in fabbrica?
come produttore di cavi professionale, specializzato in cavi in fibra ottica, cavo breakout MPO, cavo patch in fibra ottica.
I nostri prodotti vengono esportati principalmente in Europa, Sud America e alcuni altri paesi e aree.
2. Qual è il tuo prodotto principale?
Cavi in fibra ottica da esterno cavi in fibra ottica da interno Cavi FTTH Drop ADSS
Cavi di permutazione armati per interni Cavo in fibra Cavi di permutazione ottici Sc LC FC ST MTP Cavo di permutazione ottico MPO
3. Periodo di garanzia della qualità del prodotto?
20 anni di garanzia per cavo in fibra ottica
4. Hai un certificato per la materia prima?
Costruiamo rapporti di collaborazione a lungo termine con fornitori qualificati di materie prime ISO9001 ROHS
