cavo in fibra ottica monomodale ADSS multicavo per esterni con rivestimento singolo
Destrizione ADSS
ADSS (All dielectric self-supporting optical fiber cable) - è uno speciale cavo dielettrico che utilizza una torre di trasmissione ad alta tensione esistente
predisposto con la linea elettrica.Presenta i vantaggi di bassi costi di ingegneria, costruzione conveniente, elevata sicurezza e facilità di manutenzione.
Cavo di comunicazione di alimentazione Il cavo autoportante per tutti i media ADSS è un cavo popolare utilizzato in tutto il mondo.
Caratteristiche
1. Bassa attenuazione, bassa dispersione Il corretto design e il controllo preciso della lunghezza in eccesso fanno sì che il cavo abbia prestazioni meccaniche e ambientali eccezionali.
2. La costruzione non metallica è conveniente per la posa dei cavi senza interrompere i sistemi di alimentazione.
3. Il filato aramidico ad alta resistenza come elemento di resistenza garantisce un'elevata resistenza alla trazione, un diametro ridotto e un peso leggero del cavo, adatto per
diverse condizioni meteorologiche e diverse campate di installazione.
4. La guaina esterna speciale AT (anti-tracking) (opzionale) offre buone prestazioni di resistenza all'elettroerosione.
Struttura e Specifiche Tecniche
1.ADSS giacca singola
| conteggio delle fibre |
struttura |
fibra per tubo |
diametro del tubo in perdita
(MM)
|
FRP/diametro pastiglia (mm) |
Spessore della giacca esterna (mm) |
Rif.Esterno
Diametro
(mm) |
Rif.Il peso
(kg/km) |
| Giacca PE |
AT Giacca |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
83 |
93 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
83 |
93 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
83 |
93 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
2. Doppia giacca ADSS
| conteggio delle fibre |
struttura |
fibra per tubo |
diametro del tubo in perdita
(MM)
|
FRP/diametro pastiglia (mm) |
Spessore della giacca esterna (mm) |
Rif.Esterno
Diametro
(mm) |
Rif.Il peso
(kg/km) |
| Giacca PE |
AT Giacca |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20℃)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36 dB/km |
≤0,22 dB/km |
--- |
--- |
≤1260 nm |
| G.655 |
--- |
--- |
≤0,40 dB/km |
≤0,23 dB/km |
--- |
--- |
≤1450 nm |
| 50/125 µm |
≤3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125 µm |
≤3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

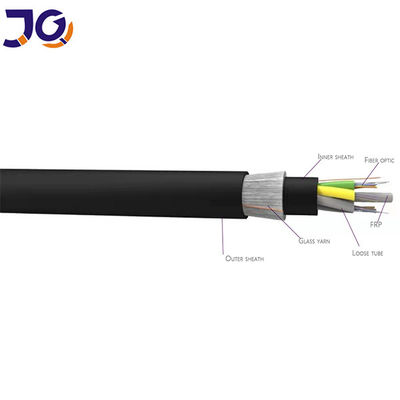

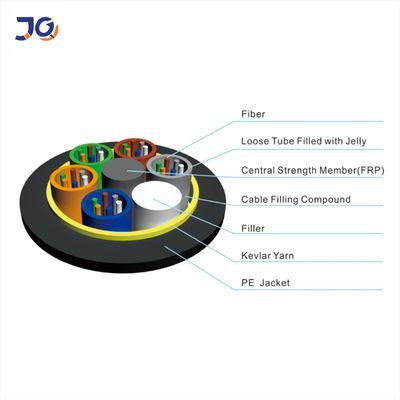

L'immagine dei dettagli mostra
cavo in fibra ADSS a guaina singola
cavo in fibra ottica ADSS a doppia guaina
Applicazione del cavo in fibra ottica
1. Reti LAN, WAN e metropolitane
2. Progetto FTTH e implementazioni FTTX
3. Sistema CATV
4. GPON, EPON
5. Apparecchiatura di prova in fibra ottica
6. Rete a banda larga di trasmissione del database
- Reti di telecomunicazioni
- Centri dati
- Transizione da 40G a 10G
- CATV;
- Terminazione attiva del dispositivo;
- La metropolitana;
- Reti locali;
- Reti informatiche
- Apparecchiature di prova;
- Installazione locale;
- Reti geografiche
Imballaggio:
1. Sei diretto in fabbrica?
come produttore di cavi professionale, specializzato in cavi in fibra ottica, cavo breakout MPO, cavo patch in fibra ottica.
I nostri prodotti vengono esportati principalmente in Europa, Sud America e alcuni altri paesi e aree.
2. Qual è il tuo prodotto principale?
Cavi in fibra ottica da esterno cavi in fibra ottica da interno Cavi FTTH Drop ADSS
Cavi di permutazione armati per interni Cavo in fibra Cavi di permutazione ottici Sc LC FC ST MTP Cavo di permutazione ottico MPO
3. Periodo di garanzia della qualità del prodotto?
20 anni di garanzia per cavo in fibra ottica
4. Hai un certificato per la materia prima?
Costruiamo rapporti di collaborazione a lungo termine con fornitori qualificati di materie prime ISO9001 ROHS
