Antenna esterna 12/24/36/48 cavo in fibra ottica Hilos ADSS monomodale con HDPE
Destrizione ADSS
ADSS (All dielectric self-supporting optical fiber cable) - è uno speciale cavo dielettrico che utilizza una torre di trasmissione ad alta tensione esistente
predisposto con la linea elettrica.Presenta i vantaggi di bassi costi di ingegneria, costruzione conveniente, elevata sicurezza e facilità di manutenzione.
Cavo di comunicazione di alimentazione Il cavo autoportante per tutti i media ADSS è un cavo popolare utilizzato in tutto il mondo.
Caratteristiche
1. Bassa attenuazione, bassa dispersione Il corretto design e il controllo preciso della lunghezza in eccesso fanno sì che il cavo abbia prestazioni meccaniche e ambientali eccezionali.
2. La costruzione non metallica è conveniente per la posa dei cavi senza interrompere i sistemi di alimentazione.
3. Il filato aramidico ad alta resistenza come elemento di resistenza garantisce un'elevata resistenza alla trazione, un diametro ridotto e un peso leggero del cavo, adatto per
diverse condizioni meteorologiche e diverse campate di installazione.
4. La guaina esterna speciale AT (anti-tracking) (opzionale) offre buone prestazioni di resistenza all'elettroerosione.
L'immagine dei dettagli mostra

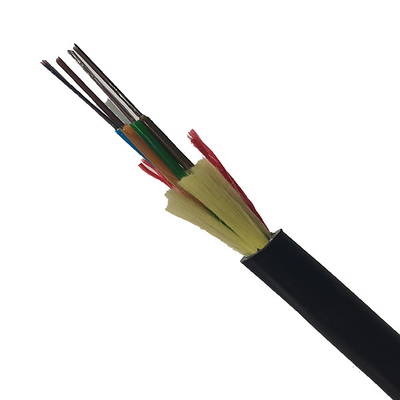

cavo in fibra ADSS a guaina singola

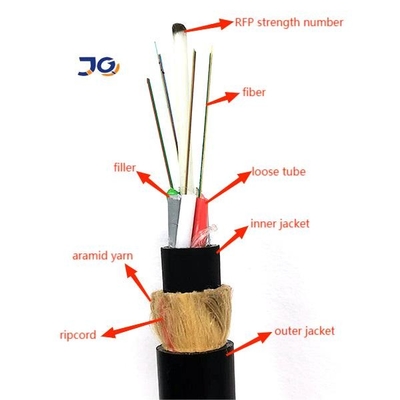

cavo in fibra ottica ADSS a doppia guaina
Struttura e Specifiche Tecniche
1.ADSS giacca singola
| conteggio delle fibre |
struttura |
fibra per tubo |
diametro del tubo in perdita
(MM)
|
FRP/diametro pastiglia (mm) |
Spessore della giacca esterna (mm) |
Rif.Esterno
Diametro
(mm) |
Rif.Il peso
(kg/km) |
| Giacca PE |
AT Giacca |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9,8±0,2 |
83 |
93 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9,8±0,2 |
83 |
93 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9,8±0,2 |
83 |
93 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9,8±0,2 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9,8±0,2 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10,0±0,2 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10,5±0,2 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12,0±0,2 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15,2±0,2 |
176 |
189 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
2. Doppia giacca ADSS
| conteggio delle fibre |
struttura |
fibra per tubo |
diametro del tubo in perdita
(MM)
|
FRP/diametro pastiglia (mm) |
Spessore della giacca esterna (mm) |
Rif.Esterno
Diametro
(mm) |
Rif.Il peso
(kg/km) |
| Giacca PE |
AT Giacca |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12,0±0,2 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12,0±0,2 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12,0±0,2 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12,0±0,2 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12,0±0,2 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12,5±0,2 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13,2±0,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14,5±0,2 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16,5±0,2 |
212 |
228 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20℃)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36 dB/km |
≤0,22 dB/km |
--- |
--- |
≤1260 nm |
| G.655 |
--- |
--- |
≤0,40 dB/km |
≤0,23 dB/km |
--- |
--- |
≤1450 nm |
| 50/125 µm |
≤3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125 µm |
≤3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
Applicazione: Pensile autoportante
Imballaggio:
FAQ
1. Q: sei una fabbrica o una società commerciale?
A: Siamo una fabbrica
2. Q: Qual è il MOQ?
A: Il MOQ del cavo in fibra ottica è di 15 km.
3. D: Quale marca di fibra usi?
A: YOFC, Fiberhome, CORNING, ecc
4. Q: puoi accettare il piccolo ordine?
A: Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti poiché sappiamo che il business è sempre dal piccolo ordine.
5. D: qual è il tempo di consegna?
A: Il tempo di consegna generale è di 10 giorni dopo la conferma dell'ordine.Dipende dalla quantità dell'ordine.
6. Potete fornire prodotti e logo personalizzati?
R: Sì.Forniamo il servizio dell'OEM.
7. qual è il tuo termini di pagamento?
A: Accettiamo T/T,L/C,Western Union, Deposito del 30% e 70% prima della spedizione.
