Descrizione di prodotto

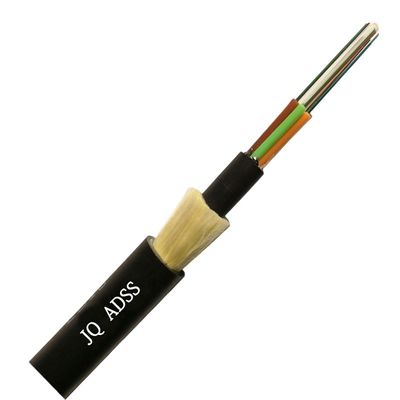

Cavo in fibra ottica monomodale G652 ADSS da esterno 12/24 hilos con kevlar
Destrizione ADSS
Il cavo ADSS è una posa aerea autoportante, dovrebbe avere un'elevata resistenza alla trazione, per garantire che il normale funzionamento possa sopportare l'impatto dell'ambiente esterno.
Il componente principale del cuscinetto del cavo ADSS è il filato di aramidon, secondo la struttura può essere suddiviso in tipo di tubo centrale e tipo di laminazione due,
la struttura del tipo di laminazione è suddivisa in struttura a guaina singola e doppia guaina, cavo di comunicazione di potenza ADSS cavo autoportante tutto medio.
Caratteristiche
1. Bassa attenuazione, bassa dispersione Il design corretto e il controllo preciso della lunghezza in eccesso rendono il cavo eccezionale
2. prestazioni meccaniche e ambientali.
3. La costruzione non metallica fa sì che il cavo resista bene alle interferenze elettromagnetiche.
4. Il filato aramidico ad alta resistenza come elemento di resistenza garantisce un'elevata resistenza alla trazione, un diametro ridotto e un peso leggero del cavo, adatto per
diverse condizioni meteorologiche e diverse campate di installazione.
5. La guaina esterna speciale AT (anti-tracciamento) (opzionale) offre buone prestazioni di resistenza all'elettroerosione.
L'immagine dei dettagli mostra
Struttura e Specifiche Tecniche
1.ADSS giacca singola
| conteggio delle fibre |
struttura |
fibra per tubo |
diametro del tubo in perdita
(MM)
|
FRP/diametro cuscinetto (mm) |
Spessore della giacca esterna (mm) |
Rif.Esterno
Diametro
(mm) |
Rif.Il peso
(kg/km) |
| Giacca PE |
AT Giacca |
| 4 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 6 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 8 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 12 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
85 |
94 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
10,0±0,2 |
88 |
96 |
| 72 |
1+6 |
12 |
2,2±0,1 |
2.0/2.0 |
1.7 |
10,5±0,2 |
98 |
106 |
| 96 |
1+8 |
12 |
2,2±0,1 |
2.0/3.4 |
1.7 |
12,0±0,2 |
123 |
134 |
| 144 |
1+12 |
12 |
2,2±0,1 |
3.0/7.2 |
1.7 |
15,2±0,2 |
175 |
185 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
2. Doppia giacca ADSS
| conteggio delle fibre |
struttura |
fibra per tubo |
diametro del tubo in perdita
(MM)
|
FRP/diametro cuscinetto (mm) |
Spessore della giacca esterna (mm) |
Rif.Esterno
Diametro
(mm) |
Rif.Il peso
(kg/km) |
| Giacca PE |
AT Giacca |
| 4 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,1 |
125 |
135 |
| 6 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,1 |
125 |
135 |
| 8 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,1 |
125 |
135 |
| 12 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12,0±0,1 |
125 |
135 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,0±0,1 |
128 |
138 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,5±0,1 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2±0,1 |
2.0/2.0 |
1.7 |
13,2±0,1 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2±0,1 |
2.0/3.4 |
1.7 |
14,5±0,1 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2±0,1 |
3.0/7.2 |
1.7 |
16,5±0,1 |
212 |
228 |
Suggerimenti: tutte le specifiche nella tabella sopra sono dati approssimativi, per ulteriori specifiche dettagliate,
contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20℃)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36 dB/km |
≤0,22 dB/km |
--- |
--- |
≤1260 nm |
| G.655 |
--- |
--- |
≤0,40 dB/km |
≤0,23 dB/km |
--- |
--- |
≤1450 nm |
| 50/125 µm |
≤3,3 dB/km |
≤1,2 dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125 µm |
≤3,5 dB/km |
≤1,2 dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
Applicazione: Pensile autoportante
Imballaggio:
FAQ
1. Q: sei una fabbrica o una società commerciale?
A: siamo una fabbrica
2. Q: Qual è il MOQ?
A: Il MOQ del cavo in fibra ottica è di 10 km.
3. D: Quale marca di fibra usi?
A: YOFC, Fiberhome, ecc
4. Q: puoi accettare il piccolo ordine?
A: Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti poiché sappiamo che il business è sempre di piccolo ordine.
5. D: qual è il tempo di consegna?
A: Il tempo di consegna generale è di 5-7 giorni dopo la conferma dell'ordine.Dipende dalla quantità dell'ordine.
6. Potete fornire prodotti e logo personalizzati?
R: Sì.Forniamo il servizio dell'OEM.
7. Qual è il tuo termini di pagamento?
A: Accettiamo T/T,L/C,Western Union, Deposito del 30% e 70% prima della spedizione.
