Descrizione di prodotto
Cavo a fibre ottiche monomodale dei centri G652 ADSS dell'antenna 48

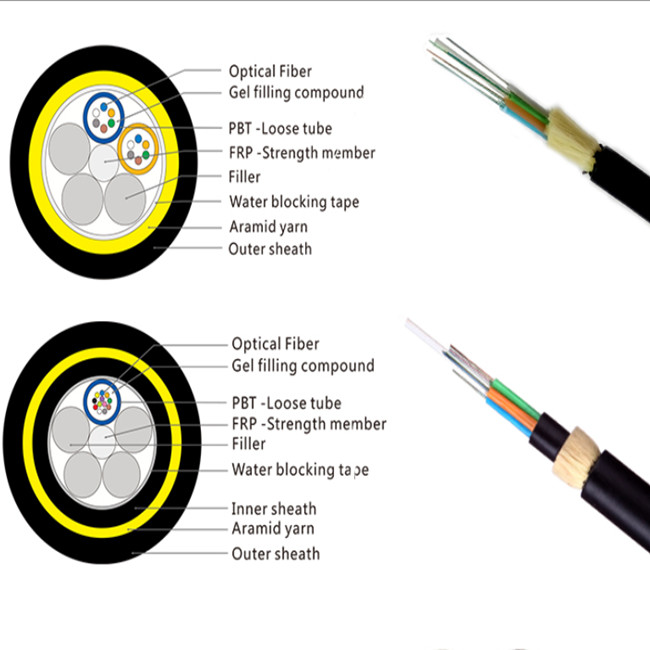

Destricption di ADSS
Il cavo 1.ADSS è posizionato in un tubo sciolto fatto di alta plastica del modulo.
i tubi 2.The sono riempiti di composto di riempimento resistente all'acqua.
i tubi 3.The (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo.
4.After il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene).
5.After ha incagliato lo strato dei filati del aramid si applica sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Caratteristiche
1. L'attenuazione bassa, la progettazione adeguata della dispersione bassa ed il controllo in eccesso preciso di lunghezza fanno il cavo hanno eccezionale
2. prestazione meccanica ed ambientale. 3. la costruzione non metallica fa il cavo resiste al disturbo elettromagnetico bene.
4. Filato ad alta resistenza del aramid come il membro di forza assicura la resistenza, il diametro ed il peso leggero ad alta resistenza del cavo, adattantesi per
condizioni atmosferiche differenti e portate differenti dell'installazione.
5. Speciale (anti-seguendo) alla prestazione di resistenza elettrotipia-erosione (facoltativa) esterna di offerte della guaina di buona.

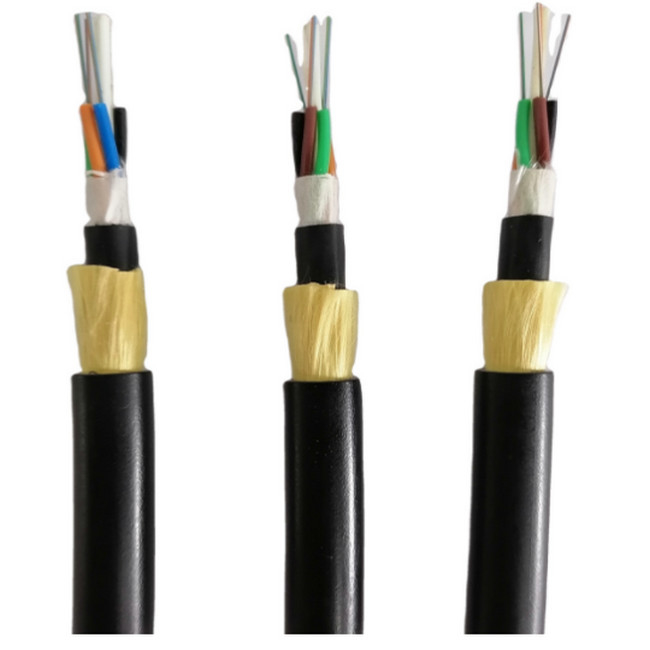

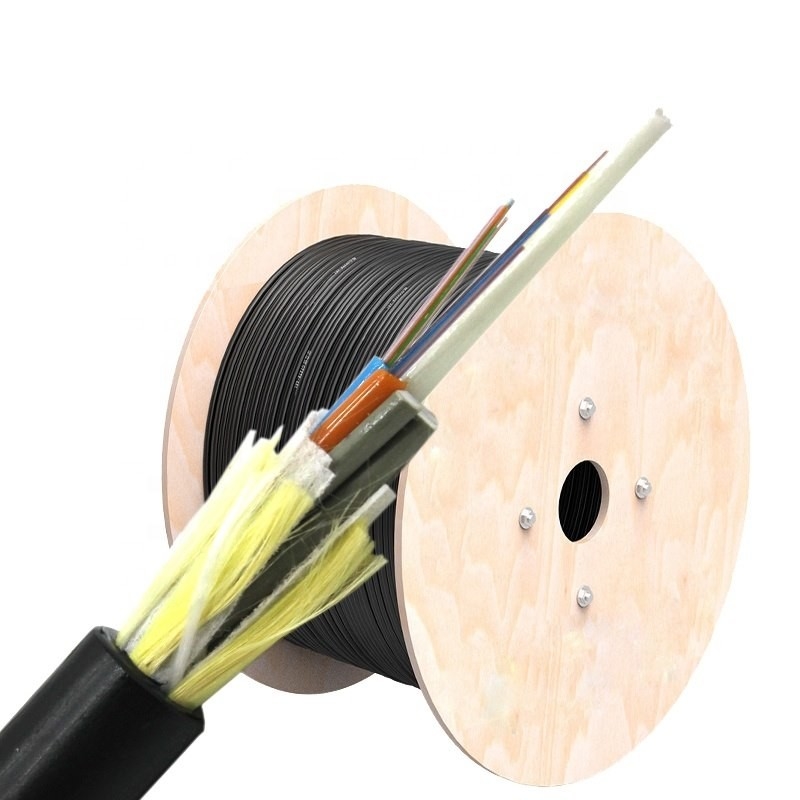

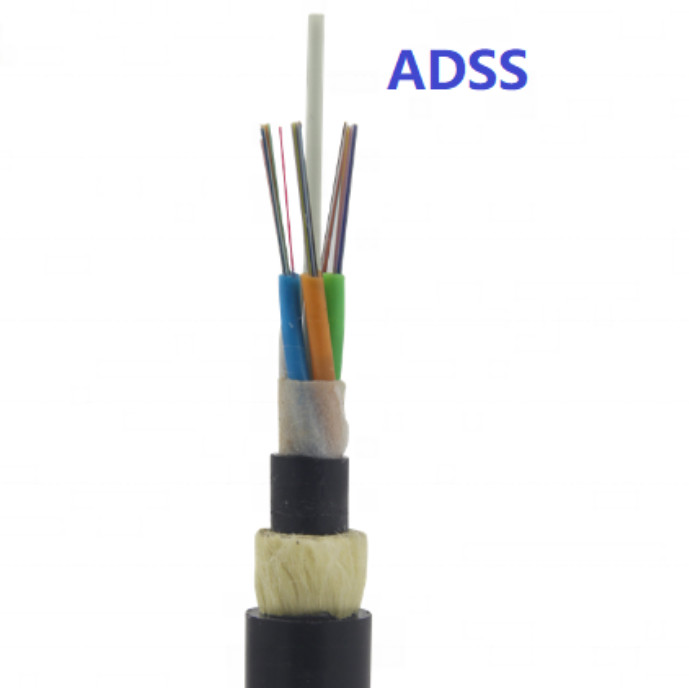

Manifestazioni dell'immagine dei dettagli
Struttura e caratteristiche tecniche
1. singolo rivestimento di ADSS
| numero di fibre |
struttura |
fibra per tubo |
diametro del tubo del losse
(Millimetro)
|
Diametro di FRP/pad (millimetro) |
Spessore del rivestimento esterno (millimetri) |
Ref. Outer
Diametro
(millimetro) |
Ref. Weight
(kg/km) |
| Rivestimento del PE |
Al rivestimento |
| 4 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 6 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 8 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 12 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
85 |
95 |
| 48 |
1+6 |
12 |
2.0±0.1 |
2.0/2.0 |
1,7 |
10.0±0.2 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,7 |
10.5±0.2 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2±0.1 |
2.0/3.4 |
1,7 |
12.0±0.2 |
123 |
135 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.0/7.2 |
1,7 |
15.2±0.2 |
175 |
188 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
2. rivestimento del doppio di ADSS
| numero di fibre |
struttura |
fibra per tubo |
diametro del tubo del losse
(Millimetro)
|
Diametro di FRP/pad (millimetro) |
Spessore del rivestimento esterno (millimetri) |
Ref. Outer
Diametro
(millimetro) |
Ref. Weight
(kg/km) |
| Rivestimento del PE |
Al rivestimento |
| 4 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0±0.1 |
2.0/2.0 |
1,7 |
12.5±0.2 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,7 |
13.2±0.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2±0.1 |
2.0/3.4 |
1,7 |
14.5±0.2 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.0/7.2 |
1,7 |
16.5±0.2 |
212 |
228 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
|
Tipo della fibra
|
Attenuazione
(+20℃)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·chilometro |
≥500MHz·chilometro |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·chilometro |
≥500MHz·chilometro |
--- |
Applicazione: Spese generali autosufficienti
Imballaggio:
FAQ
1, Q: È voi una fabbrica o la società commerciale?
: Siamo una fabbrica
2, Q: Che cosa è il MOQ?
: Il MOQ di cavo a fibre ottiche è 10km.
3.Q: Quale marca di fibra usate?
: YOFC, Fiberhome, ecc
4, Q: Potete accettare il piccolo ordine?
: Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti come sappiamo che l'affare proviene sempre da piccolo ordine.
5, Q: Che cosa è termine di consegna?
: Il termine di consegna generale è dei 5-7 giorni dopo ordine confermato. Dipende dalla quantità di ordine.
6.Can voi fornire i prodotti su misura e logo?
: Sì. Assicuriamo il servizio dell'OEM.
7.What è il vostro pagamento termini?
: Accettiamo T/T, L/C, Western Union, il deposito di 30% e 70% prima della spedizione.
