Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1KM | Imballaggi particolari : | tamburo di legno/su misura |
---|---|---|---|
Tempi di consegna : | 2-4days | Termini di pagamento : | Western Union, MoneyGram, T/T, L/C |
Capacità di alimentazione : | 100km al mese |
Luogo di origine: | La Cina | Marca: | jiqian |
---|---|---|---|
Certificazione: | ISO9001 | Numero di modello: | ADSS |
Informazioni dettagliate |
|||
Tipo della fibra: | G652D | Applicazione: | Aereo/condotta |
---|---|---|---|
Numero dei conduttori: | 48 il centro 144core del centro 96 | Struttura: | Tubo sciolto incagliato |
Temperatura di funzionamento: | -40 ~ +60 C | Membro di forza centrale: | FRP |
Portata: | 80m 100m 200m 300m | ||
Evidenziare: | Il centro del cavo a fibre ottiche 12 di ADSS,Anti cavo a fibre ottiche del roditore ADSS |
Descrizione di prodotto

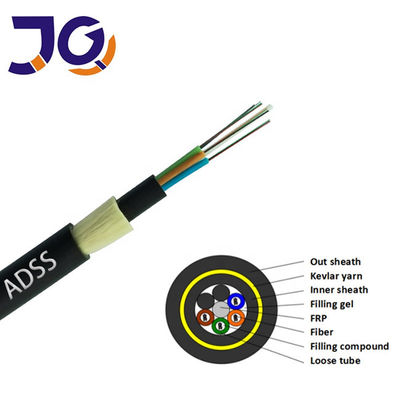

Cavo antiroditore all'aperto della portata 100m 12core ADSS Fibra Optica
Il cavo di ADSS (Tutto dielettrico autosufficiente) è forinstallation ideale negli ambienti della trasmissione come pure di distribuzione, anche quando di installazioni linei in tensione sono richieste.
Caratteristiche:
1: Può essere installato senza chiudere il potere.
2: Prestazione di ExcellentAT. Il massimo induttivo al rivestimento del ofAT del punto di funzionamento può raggiungere 25kV.
3: Peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri e su 4: backprops.
5: Le lunghezze dell'ampia luce e l'ampia luce è più di 200m.
6: Forza e temperatura oftensile di buona prestazione.
7: La durata di progettazione ha luogo in 30 anni.
Applicazioni:
Aereo
Struttura e caratteristiche tecniche ADSS-SJ (50-150M):
Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
Rec. Massimo quotidiano. (kN) |
Max Allowable Tensione di lavoro (kN) |
Rottura Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta (Norma di NESC, m) |
||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struttura e caratteristiche tecniche ADSS-DJ (50-750M)
Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
Rec. Massimo quotidiano. (kN) |
Max Allowable Tensione di lavoro (kN) |
Rottura Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta (Norma di NESC, m) |
||||
Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Nota: Soltanto una parte dei cavi di ADSS è elencata nella tavola. I cavi di ADSS con altre portate possono essere domandati direttamente da EFON.
Le specifiche nella tavola sono ottenute a condizione che non ci sia differenza di altezza e la depressione dell'installazione è 1%.
Il numero di fibre è 2 - 72. L'identificazione delle fibre risponde alla norma nazionale.
Questa scheda può soltanto essere un riferimento, ma non un supplemento al contratto. Contatti prego la nostra gente di vendite per più informazione dettagliata.
