Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1kilometer | Imballaggi particolari : | tamburo di legno |
---|---|---|---|
Tempi di consegna : | 2-4 giorni | Termini di pagamento : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione : | 80000 chilometri al mese |
Marca: | Jiqian | Numero di modello: | ADSS |
---|
Informazioni dettagliate |
|||
Luogo di origine: | Canton, Cina | Certificazione: | CE/ISO9001 |
---|---|---|---|
Menber centrale di forza: | FRP | Membro di forza: | Filato del Kevlar Aramid |
Rivestimento del cavo di ADSS: | PE | Gamma di temperature trasporto/di conservazione: | -40℃ a +60℃ |
Numero dei conduttori: | ≥ 10 | Funzionamento temporaneo: | -20℃~+60℃ |
Applicazione: | Costruzione dell'interno/all'aperto di accesso | ||
Evidenziare: | cavo a fibre ottiche della portata di 120m,Cavo a fibre ottiche di Aramid ADSS |
Descrizione di prodotto
Caratteristiche
1. Può essere installato senza chiudere il potere;
2. Eccellente alla prestazione, il massimo induttivo al punto di funzionamento alla guaina può raggiungere 25kV;
3.Lightweight e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri e sui backprops;
4. Le lunghezze dell'ampia luce e l'ampia luce è più di 1000m;
5. Buona prestazione di resistenza alla trazione e della temperatura;
la durata di progettazione 6.The è di 30 anni.
Parametro della fibra
Oggetto | Unità | Specificazione | |
Tipo della fibra | G.652D | ||
Diametro di campo di modo |
1310nm | millimetro | 9.2±0.4 |
1550nm | millimetro | 10.4±0.8 | |
Diametro del rivestimento | millimetro | 125.0±1 | |
Non circolarità del rivestimento | % | ≤1.0 | |
Il centro/errore concentricità del rivestimento | millimetro | ≤0.5 | |
Diametro ricoprente | millimetro | 245±5 | |
Non circolarità ricoprente | % | ≤6.0 | |
Ricoprire/errore concentricità del rivestimento | millimetro | ≤12.0 | |
Lunghezza d'onda di taglio del cavo | nanometro | ≤1260 | |
Coefficiente di attenuazione |
1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.22 | |
Livello di tensione di prova | kpsi | ≥100 |
Caratteristiche meccaniche ed ambientali
Parametri di prestazione |
Resistenza alla trazione stimata (RTS) |
KN |
4,5 |
Permette l'uso di tensione (STUOIA) |
KN |
2 | |
La tensione corrente annuale media (EDS) |
KN |
1,8 |
|
Limite che esegue tensione (UES) |
KN |
3,2 |
|
Coefficiente di espansione termica |
10-6/℃ |
1/℃ |
|
Modulo di Young |
kN/mm2 |
3,75 |
|
La resistenza alla compressione | A lungo | 1000N/100mm | |
A breve termine | 2000N/100mm | ||
Il raggio di piegamento minimo | funzioni | 115mm | |
stenditura | 235mm | ||
stenditura | -20~+60°C |
Gamma di temperature applicabile | Trasporto ed operazione | -40~+60°C | |
Cavo a fibre ottiche lungo di Yu |
0.4-0.6% |
||
tempo di vita | 25 anni massimo |
Caratteristiche:
L'attenuazione e la dispersione basse, controllo speciale del superano la lunghezza per assicurare la buona prestazione di trasmissione nell'ambiente variante.
Prestazione meccanica eccellente
Buona flessibilità e prestazione di piegamento
Piccolo diametro esterno, leggerezza e costruzione compatta
Descrizione di prodotto

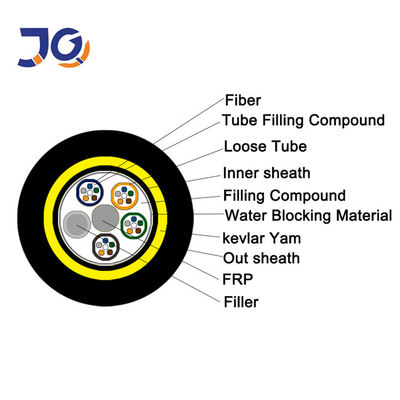

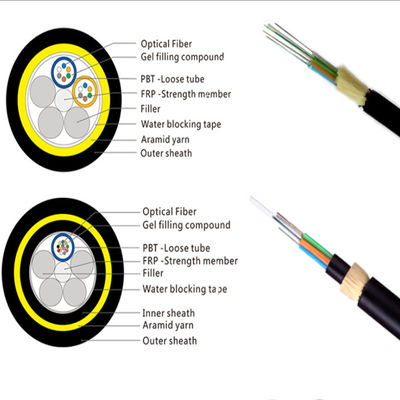

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo. Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene). Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
