Cable a fibra ottica ADSS a giacca singola 80m 100m 120m Span
ContPerson : JQ CABLE
Numero di telefono : +8618122383351
Whatsapp : +8618122383351
| Quantità di ordine minimo : | 1km | Imballaggi particolari : | Tamburo di legno |
|---|---|---|---|
| Tempi di consegna : | i 3-5 giorni, dipende dalla quantità di ordine | Termini di pagamento : | L/C, T/T, Western Union, Alipay |
| Capacità di alimentazione : | 4500 al mese |
| Luogo di origine: | La Cina | Marca: | Jiqian |
|---|---|---|---|
| Certificazione: | ISO 9001/CE/ROHS/FCC | Numero di modello: | ADSS-24B1 |
|
Informazioni dettagliate |
|||
| Luogo di origine: | Guangzhou, porcellana | Marca del cavo: | Jiqian |
|---|---|---|---|
| numero del conduttore: | ≥ 10 | Cettification: | ISO 9001/CE/ROHS/FCC |
| Produttore: | sì | Applicazione: | Sopraelevato |
| Guaina esterna: | PE | Numero di fibra: | 2-288 |
| Temperatura di uso e di stoccaggio: | -40℃ a +70℃. | ||
| Evidenziare: | Cavo a fibre ottiche dielettrico sopraelevato,Un cavo a fibre ottiche dei 144 centri,Cavo a fibre ottiche di ADSS |
||
Descrizione di prodotto
Cabo Fibra Optica ADSS 4 6 8 12 24 48 96 all'aperto cavo a fibre ottiche dielettrico sopraelevato di singolo modo dei 144 centri

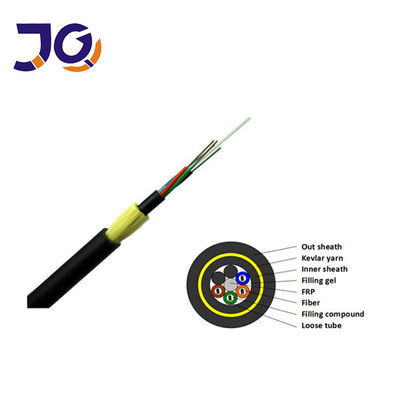

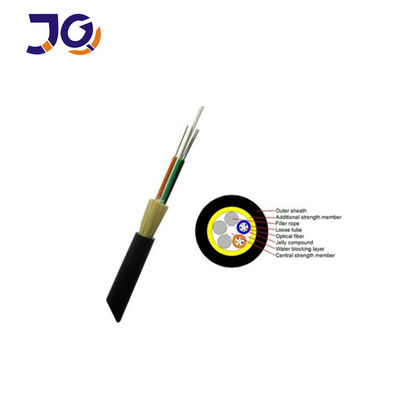

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo.
I tubi sono riempiti di composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP
(Plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo.
Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene).
Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza,
il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Caratteristiche
• Può essere installato senza tagliare il potere
• Diametro leggero e piccolo del cavo, riducente l'impatto di ghiaccio, vento ed il carico sulla torre e sul supporto
• L'ampia luce, la portata massima è di più di 1000 metri
• Ha le proprietà di tensione e caratteristiche eccellenti della temperatura
• Speranza di vita 30 anni
Struttura e caratteristiche tecniche ADSS-SJ (50-150M)
| Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
Rec. Massimo quotidiano. (kN) |
Max Allowable Tensione di lavoro (kN) |
Rottura Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta Metro |
||||
| Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struttura e caratteristiche tecniche ADSS-DJ (50-750M)
| Ref. Outer Diametro (millimetro) |
Ref. Weight (kg/km) |
Rec. Massimo quotidiano. (kN) |
Max Allowable Tensione di lavoro (kN) |
Rottura Forza (kN) |
Forza Membro CSA (mm2) |
Modulo di (kN/mm2) |
Calore Espansione Coefficiente (x10- 6/K) |
Portata adatta Metro |
||||
| Rivestimento del PE | Al rivestimento | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Caratteristica ottica
|
Tipo della fibra |
Attenuazione (+20℃) |
Larghezza di banda |
Apertura numerica |
Lunghezza d'onda di taglio del cavo ottico |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·chilometro | ≥500MHz·chilometro | Na 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·chilometro | ≥500MHz·chilometro | Na 0.275±0.015 | --- |
Applicazione: Spese generali autosufficienti
