8 hilos all'aperto del centro 12 24 cavi aerei di comunicazione del cavo a fibre ottiche del cavo a fibre ottiche ADSS di hilos

Quantità di ordine minimo : 1km Imballaggi particolari : Tamburo di legno
Tempi di consegna : 5-8 giorni del lavoro Termini di pagamento : L/C, T/T, Western Union
Capacità di alimentazione : 200KM al giorno
Luogo di origine: GUANGDONG CINA Marca: JQ/OEM
Certificazione: ISO9001,ROHS,CE Numero di modello: ADSS

Informazioni dettagliate

Tipo della fibra: YOFC o Fiberhome come richiesta Numero di fibre: 12 24 48 hilos
Colore: Il nero, su misura Lunghezza: 2km o lunghezza su misura
Materiale del rivestimento: PE /AT/LSZH Nome: Cavo a fibre ottiche di ADSS
Membro di forza: Membro di forza centrale di FRP Temperatura di funzionamento: -40 ~ +60 C
Portata: 100/200/300/400m/500m Installazione: antenna autosufficiente
Evidenziare:

Cavo a fibre ottiche di YOFC ADSS

,

Cavo a fibre ottiche di singolo modo ADSS

Descrizione di prodotto

IL CAVO A FIBRE OTTICHE SCRIVE A ADSS la portata a fibra ottica 100M con il cavo aereo autosufficiente del rivestimento del PE

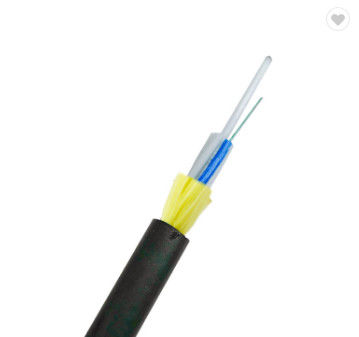

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi arefilled con un composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo. Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene). Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.





Parametri del prodotto
I parametri tecnici sono conforme ai numeri di fibre differenti, le condizioni climatiche (velocità del vento di e.g.temperature, thicknss del cappotto del ghiaccio), ponenti le portate, classi di tensione di linee elettriche, ect.
* metodo dell'installazione
Utilizzato tipicamente nelle aree con alta intensità di campo elettrica o frequente fulmine nel sistema di trasmissione di comunicazione di potere.
Impiegati conservazione/di trasporto
- 30℃~+65℃

Impiegati dell'installazione
- 15℃~+60℃

Impiegati di operazione
- 40℃~+70℃






Caratteristiche *Structural
Numero di fibre
2~144
Strato impermeabile
Il centro del cavo riempito di nastro adesivo di didascalia del gel o dell'acqua del cavo, acqua che blocca i filati.
Tubo sciolto
Fibra colorata in tubo sciolto di PBT, riempito di gel della fibra
Igname ad alta resistenza del aramid
Offre la forza molto ad alta resistenza, di diametro basso e leggero per misura i consitions differenti di clima e portate di stenditura.
Membro di forza centrale
Membro di forza non metallico FRP (fibra rinforza Rod di plastica)
Guaina
Anti-seguendo (A) materiale o polietilene (PE)





Metro della portata
200
300
400
Tensione relativa di forza (RTS)
kn 17,5
kn 20,6
kn 28
Max Allowable Tension (STUOIA)
kn 6,9
kn 8,2
kn 11,5
Resistenza permissibile di schiacciamento
Lungo termine: 1100 n/100mm
Lungo termine: 1100 n/100mm
Lungo termine: 1100 n/100mm
A breve termine: 2200 n/100mm
A breve termine: 2200 n/100mm
A breve termine: 2200 n/100mm
Raggio di piegamento minimo
Funzionamento: 220 millimetri
Funzionamento: 220 millimetri
Funzionamento: 220 millimetri
Installlation: 360 millimetri
Installlation: 360 millimetri
Installlation: 360 millimetri
Gamma di temperature
Funzionamento: -40/+70℃
Funzionamento: -40/+70℃
Funzionamento: -40/+70℃
Installlation: -15/+60℃
Installlation: -15/+60℃
Installlation: -15/+60℃

8 hilos all'aperto del centro 12 24 cavi aerei di comunicazione del cavo a fibre ottiche del cavo a fibre ottiche ADSS di hilos 0



Caratteristiche

Schiacci la resistenza e la flessibilità, le seguenti misure è presa assicurare il cavo a tenuta d'acqua

materiale da otturazione del centro del cavo di 100%, composto sciolto del materiale da otturazione del tubo

Buona prestazione di temperatura e meccanica
Tubo sciolto ad alta resistenza che è idrolisi resistente
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
Singola plastica a fibra rinforzata come il membro di forza centrale



Caratteristiche ottiche

Oggetti Unità Specificazione
G652D
Diametro di campo di modo 1310nm um 9,2±0,4
1550nm um ± 10,40,5
Diametro del rivestimento um 124,8±0,7
Non circolarità del rivestimento % 0,7
Errore di concentricità del Centro-rivestimento um 0,5
Diametro ricoprente um 245±5
Non circolarità ricoprente % 6,0
Errore di concentricità del Rivestimento-rivestimento um 12
Lunghezza d'onda di taglio del cavo nanometro acc≤1260
Attenuazione (massimo) 1310nm dB/km 0,36
1550nm dBkm 0,22







Dati tecnici



Struttura e caratteristiche tecniche ADSS-DJ (portata di 50-500m)



Ref.Outer

Diametro

(millimetro)



Ref.Weight

kg/km)



Rec.DailyMax.

Funzionamento

Tensione (kN)



Massimo

Permissibile

Funzionamento

Tensione

[kN)



Rottura

Forza

(kN)



Forza

Membro

CSA.

(kN/mm2)



Modulusof

Elasticità

CSA

kNmm2) [



Calore

Espansione

Coefficiente

(X10-6/K)



SuitableSpan

Metro

ABICP



PE



A







12,5



125



136



1,5



4



10



4,6



7,6



1,8



160



100



140



100



13,0



132



142



2,25



6



15



7,6



8,3



1,5



230



150



200



150



13,3



137



148



3,0



8



20



10,35



9,45



1,3



300



200



290



200



13,6



145



156



3,6



10



24



13,8



10,8



1,2



370



250



350



250



13,8



147



159



4,5



12



30



14,3



11,8



1,0



420



280



400



280



14,5



164



177



5,4



15



36



18,4



13,6



0,9



480



320



460



320



14,9



171



185



6,75



18



45



22,0



16,4



0,6



570



380



550



380



15,1



179



193



7,95



22



53



26,4



18,0



0,3



670



460



650



460



15,5



190



204



9,0



26



|60



32,2



19,1



0,1



750



530



750



510





Immagine del prodotto



8 hilos all'aperto del centro 12 24 cavi aerei di comunicazione del cavo a fibre ottiche del cavo a fibre ottiche ADSS di hilos 1



Applicazione

Adatto a metodo situantesi aereo

Stoccaggio/temperatura di funzionamento: -40℃~+70℃







Dettaglio del pacchetto

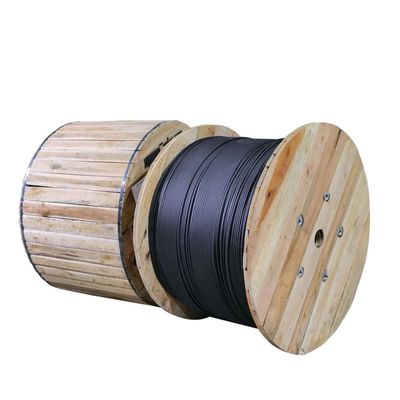

Il tamburo di legno dell'esportazione, lunghezza di spedizione normale del cavo sarà 2km o 3km.
L'altra lunghezza è inoltre disponibile se richiesto dal compratore.
Segno: Attacchiamo solitamente soltanto la relazione sull'esperimento sull'imballaggio, ma la vostra richiesta è disponibile anche.
Per esempio:
Nome di A.Company
Peso di B.Gross/Net
Tipo di C.Fiber
Lunghezza di D.Cable

8 hilos all'aperto del centro 12 24 cavi aerei di comunicazione del cavo a fibre ottiche del cavo a fibre ottiche ADSS di hilos 2





FAQ

1.Are voi società o produttore tradning?
Siamo il produttore con l'esperienza di 10 anni, noi siamo specializzati nella ricerca, nello sviluppo e nella produzione
per cavo a fibre ottiche, ect del cavo del percorso e del cavo flessibile. La nostra fabbrica è nella città di Canton, benvenuta visitarci!

2.About la qualità?
la consegna prima abbiamo provato ogni le fibre quando produzione finita.
Dopo la conferma dei prezzi, potete richiedere gratis i campioni per controllare la nostra qualità.

3.Can voi accettare piccolo ordine?
Sì, il piccolo ordine è disponibile. Sosteniamo il nuovo progetto dei nostri clienti, come sappiamo che l'affare proviene sempre da piccolo ordine.

4.What è il vostro termine di consegna?
Solitamente circa i giorni lavorativi 3-7days, pricipalmente dipende dalla quantità di ordine.
Ma i pls sono assicurati che sistemeremo appena possibile le vostre merci dopo il vostro pagamento.

5.Can voi accettare il servizio dell'OEM?
Sì, accogliamo favorevolmente il servizio dell'OEM. Possiamo stampare il vostro logo sul prodotto. Tutta l'idea da voi è disponibile.
