Cavo a fibre ottiche resistente della portata OFC ADSS del centro 500m dell'acqua 48
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 1km | Imballaggi particolari : | Tamburo di legno |
|---|---|---|---|
| Tempi di consegna : | 5-8 giorni del lavoro | Termini di pagamento : | L/C, T/T, Western Union |
| Luogo di origine: | Canton | Marca: | JQ/OEM |
|---|---|---|---|
| Certificazione: | ISO9001 ROHS CE FCC | Numero di modello: | ADSS-60B1 |
|
Informazioni dettagliate |
|||
| Tipo della fibra: | singolo modo o multi modo | Numero di fibre: | 60Core |
|---|---|---|---|
| Colore: | Il nero, su misura | Lunghezza: | 2km o lunghezza su misura |
| Materiale del rivestimento: | PE | NOME: | Cavo a fibre ottiche di ADSS |
| Membro di forza: | FRP | Applicazione: | Aereo |
| Temperatura di funzionamento: | -40 ~ +60 C | Tipo: | ADSS, SZ ha incagliato il tipo |
| Evidenziare: | Doppio cavo a fibre ottiche del rivestimento ADSS,cavo a fibre ottiche di 60Core ADSS,cavo a fibre ottiche di singolo modo 60Core |
||
Descrizione di prodotto

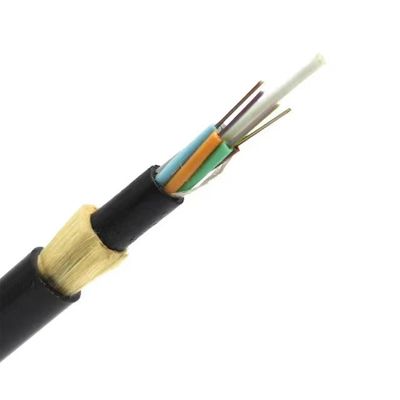

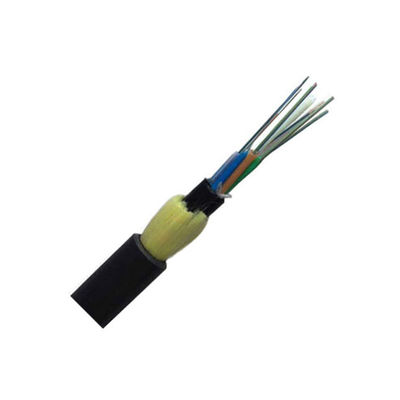

60 cavo a fibre ottiche all'aperto del rivestimento ADSS del doppio di singolo modo G652D del centro

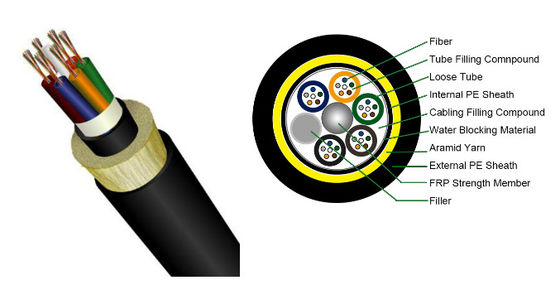

Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi arefilled con un composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo. Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene). Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.
Caratteristiche
* singola plastica a fibra rinforzata come il membro di forza centrale, composto sciolto del materiale da otturazione del tubo
* può essere installato senza chiudere il potere
* peso leggero e diametro che riducono il carico causato da ghiaccio e da vento ed il carico sulle torri e sui backprops
* lunghezze dell'ampia luce 100m/200m/300m/400m
* buona prestazione di resistenza alla trazione e della temperatura
* la durata di progettazione è di 30 anni, composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra.

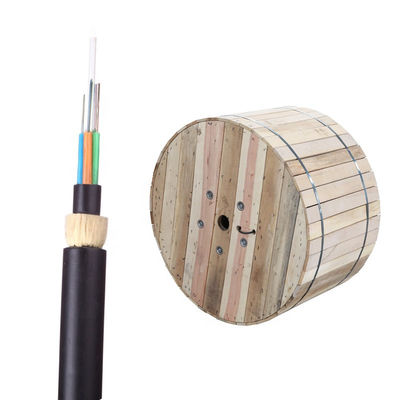

* pacchetto: tamburo di legno dell'esportazione 2~4km/
Caratteristiche ottiche
| Oggetti | Unità | Specificazione | |
| G652D | |||
| Diametro di campo di modo | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diametro del rivestimento | um | 124,8±0.7 | |
| Non circolarità del rivestimento | % | ≤0.7 | |
| Errore di concentricità del Centro-rivestimento | um | ≤0.5 | |
| Diametro ricoprente | um | 245±5 | |
| Non circolarità ricoprente | % | ≤6.0 | |
| Errore di concentricità del Rivestimento-rivestimento | um | ≤12 | |
| Lunghezza d'onda di taglio del cavo | nanometro | acc≤1260 | |
| Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dati tecnici
|
Portata: 100m |
Tipo di cavo |
rivestimento ADSS del doppio 60core |
|
strutturale parametro |
Componenti centrali di forza: FRP |
Diametro: 2.1mm |
|
Tubo sciolto (gelatina riempita) |
Diametro esterno: 1.8mm |
|
|
PE della guaina interna |
Spessore: 0.9mm |
|
|
PE esterno della guaina |
Spessore: 1.8mm |
|
|
Tecnico parametro |
diametro esterno di cavo |
12.3mm |
|
sezione trasversale del cavo |
95,03 mm2 |
|
|
Modello della fibra |
G.652D |
|
|
Peso di cavo |
150kg/km |
|
|
Resistenza alla trazione stimata (RTS) |
kn 10 |
|
|
Minmum ha permesso la tensione (STUOIA) |
4kn |
|
|
EDS |
3.2kn |
|
|
E-modulo |
12,1 kn/mm2 |
|
|
Coefficiente di espansione termica |
1,9 10-6/°C |
|
|
Resistenza di Cruss |
Lungo termine: 1100 n/100mm |
|
|
a breve termine: 2200 n/100mm |
||
|
Raggio piegato di permesso |
Lungo termine (quando corrono) 220 millimetri |
|
|
(Quando si situano) 360 millimetri a breve termine |
Struttura e caratteristiche tecniche ADSS-DJ (portata di 50-500m)
|
Ref.Outer Diametro (millimetro) |
Ref.Weight kg/km) |
Rec.DailyMax. Funzionamento Tensione (kN) |
Massimo Permissibile Funzionamento Tensione [kN) |
Rottura Forza (kN) |
Forza Membro CSA. (kN/mm2) |
Modulusof Elasticità CSA kNmm2) [ |
Calore Espansione Coefficiente (X10-6/K) |
SuitableSpan Metro ABICP |
||||
|
PE |
A |
|
||||||||||
|
12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7,6 |
1,8 |
160 |
100 |
140 |
100 |
|
13,0 |
132 |
142 |
2,25 |
6 |
15 |
7,6 |
8,3 |
1,5 |
230 |
150 |
200 |
150 |
|
13,3 |
137 |
148 |
3,0 |
8 |
20 |
10,35 |
9,45 |
1,3 |
300 |
200 |
290 |
200 |
|
13,6 |
145 |
156 |
3,6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
370 |
250 |
350 |
250 |
|
13,8 |
147 |
159 |
4,5 |
12 |
30 |
14,3 |
11,8 |
1,0 |
420 |
280 |
400 |
280 |
|
14,5 |
164 |
177 |
5,4 |
15 |
36 |
18,4 |
13,6 |
0,9 |
480 |
320 |
460 |
320 |
|
14,9 |
171 |
185 |
6,75 |
18 |
45 |
22,0 |
16,4 |
0,6 |
570 |
380 |
550 |
380 |
|
15,1 |
179 |
193 |
7,95 |
22 |
53 |
26,4 |
18,0 |
0,3 |
670 |
460 |
650 |
460 |
|
15,5 |
190 |
204 |
9,0 |
26 |
|60 |
32,2 |
19,1 |
0,1 |
750 |
530 |
750 |
510 |
Manifestazione del prodotto
Applicazione
Adatto a metodo situantesi aereo
Stoccaggio/temperatura di funzionamento: -40℃~+70℃
Dettaglio del pacchetto
Nome di A.Company
Peso di B.Gross/Net
Tipo di C.Fiber
Lunghezza di D.Cable
