Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar

Quantità di ordine minimo : 1km Imballaggi particolari : Tamburo di legno
Tempi di consegna : 5-8 giorni del lavoro Termini di pagamento : L/C, T/T, Western Union
Luogo di origine: Canton Marca: JQ/OEM
Certificazione: ISO9001 Numero di modello: ADSS-24B1

Informazioni dettagliate

Tipo della fibra: singolo modo o multi modo Tipo: Antenna all'aperto del cavo ottico
Numero di fibre: 2-144 il centro Colore: Il nero, su misura
Lunghezza: 2km o lunghezza su misura Materiale del rivestimento: PE
NOME: Cavo a fibre ottiche di ADSS Membro di forza: FRP
Applicazione: Aereo Temperatura di funzionamento: -40 ~ +60 C
Evidenziare:

Cavo a fibre ottiche misto del centro di Adss 24

,

Cavo a fibre ottiche misto del centro del filato 24 del Kevlar

,

Cavo a fibre ottiche misto all'aperto del filato del Kevlar

Descrizione di prodotto

Cavo a fibre ottiche all'aperto di singolo multi modo del centro della portata 24 del filato 100m del Kevlar del cavo di Adss



Il cavo di ADSS è liberamente tubo incagliato. Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi arefilled con un composto di riempimento resistente all'acqua. I tubi (e riempitori) sono incagliati intorno ad un FRP (plastica a fibra rinforzata) come membro di forza centrale non metallico nel centro compatto e circolare del cavo. Dopo che il centro del cavo è riempito di composto di riempimento. è coperto di guaina interna sottile del PE (polietilene). Dopo lo strato incagliato di aramid i filati si applicano sopra la guaina interna come membro di forza, il cavo è completato con PE o (anti-seguendo) alla guaina esterna.

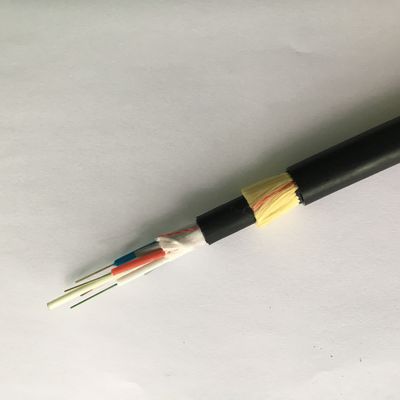

Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar 0

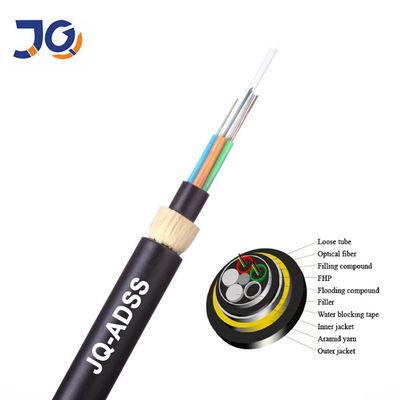

Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar 1





Caratteristiche

1.Good meccanico e prestazione di temperatura
2. Tubo sciolto ad alta resistenza che è idrolisi resistente
composto del materiale da otturazione del tubo 3.special assicurare una protezione critica di fibra
resistenza 4.Crush e flessibilità
le misure seguenti 5.The sono approntate per assicurare il cavo a tenuta d'acqua:
plastica a fibra rinforzata 6.Single come il membro di forza centrale
composto del materiale da otturazione del tubo 7.Loose
materiale da otturazione del centro di 8,100% cavi





Caratteristiche ottiche

Oggetti Unità Specificazione
G652D
Diametro di campo di modo 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Diametro del rivestimento um 124,8±0.7
Non circolarità del rivestimento %  ≤0.7
Errore di concentricità del Centro-rivestimento um  ≤0.5
Diametro ricoprente um 245±5
Non circolarità ricoprente %  ≤6.0
Errore di concentricità del Rivestimento-rivestimento um  ≤12
Lunghezza d'onda di taglio del cavo nanometro acc≤1260
Attenuazione (massimo) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

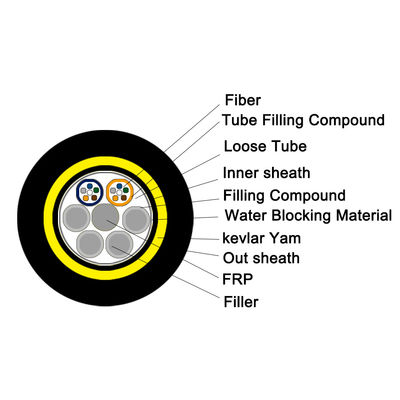

Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar 2





Dati tecnici



Portata: 100m



sotto 110kv



24core



strutturale

parametro



Componenti centrali di forza: FRP



Diametro: 1.5mm



Tubo sciolto (gelatina riempita)



Diametro esterno: 1.8mm



PE della guaina interna



Spessore: 0.9mm



PE esterno della guaina



Spessore: 1.8mm



Tecnico

parametro



diametro esterno di cavo



11mm



sezione trasversale del cavo



95,03 mm2



Modello della fibra



G.652D



Peso di cavo



95kg/km



Resistenza alla trazione stimata (RTS)



kn 10



Minmum ha permesso la tensione (STUOIA)



4kn



EDS



3.2kn



Modulo di Young



7,8 kn/mm2



Coefficiente di espansione termica



1.810-6/°C



Resistenza di Cruss



Lungo termine: 1100 n/100mm



a breve termine: 2200 n/100mm



Raggio piegato di permesso



Lungo termine (quando corrono) 220 millimetri



(Quando si situano) 360 millimetri a breve termine



Applicazione

Adatto a metodo situantesi aereo

Stoccaggio/temperatura di funzionamento: -40℃~+70℃







Dettaglio del pacchetto



Il tamburo di legno dell'esportazione, lunghezza di spedizione normale del cavo sarà 1~4km.
L'altra lunghezza è inoltre disponibile se richiesto dal compratore.
Segno: Attacchiamo solitamente soltanto la relazione sull'esperimento sull'imballaggio, ma la vostra richiesta è disponibile anche.
Per esempio:

Nome di A.Company
Peso di B.Gross/Net
Tipo di C.Fiber
Lunghezza di D.Cable

Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar 3

Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar 4

Cavo a fibre ottiche misto del centro del filato 24 di Adss il Kevlar 5
