Titolo del prodotto:
Cable a fibra ottica aerea ADSS a doppia camicia, mono-modo, componente di resistenza a filati di aramide
Descrizione:
Il cavo ADSS Double Jacket è completamente non metallico e sicuro per l'installazione aerea su linee ad alta tensione senza messa a terra.
Caratteristiche:
-
Tubi larghi per la protezione delle fibre riempiti di gel
-
Fabbricazione a partire da fibre sintetiche
-
Giacca doppia (PE o AT) per una maggiore durata e anti-tracciamento
-
Resistente ai raggi UV, all'umidità e alle intemperie
-
Autoportante, trasmissione stabile, lunga durata
-
Conteggio di fibre e lunghezza di fascia personalizzabili
Applicazioni:
Le reti di telecomunicazione, le reti di servizi pubblici, le reti intelligenti e la banda larga rurale; adatte all'installazione aerea a breve e lungo raggio.
Certificazioni:
ISO9001, RoHS; 100% testato ottico e meccanico
Struttura e specifiche tecniche
1.Giubbotto singolo ADSS
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
AT Giacca |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
2. ADSS doppia giacca
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
AT Giacca |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20°C)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Dettagli immagini
Cavo a fibra ADSS a giacca singola

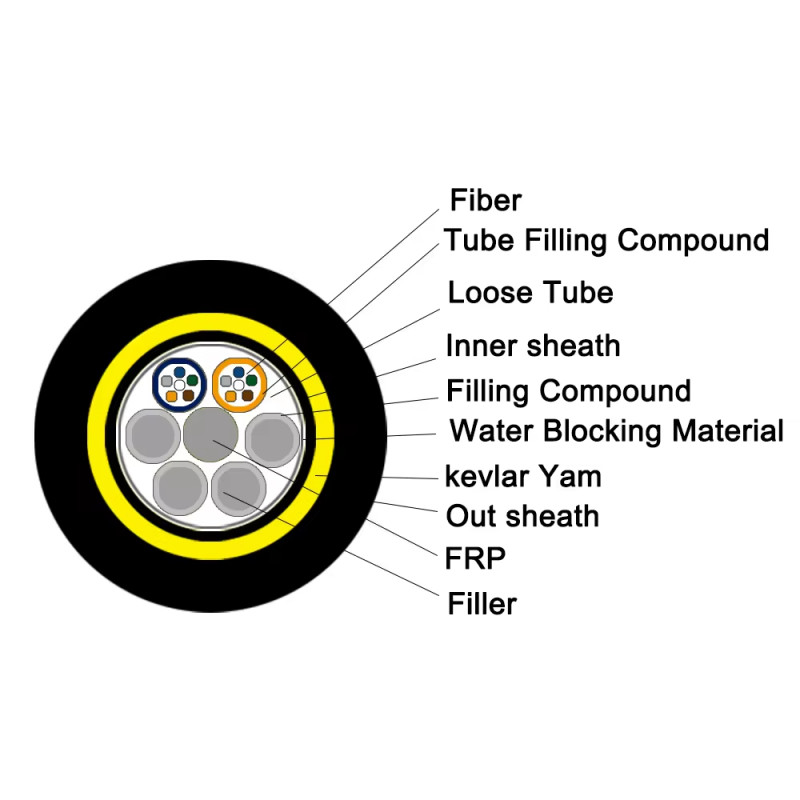

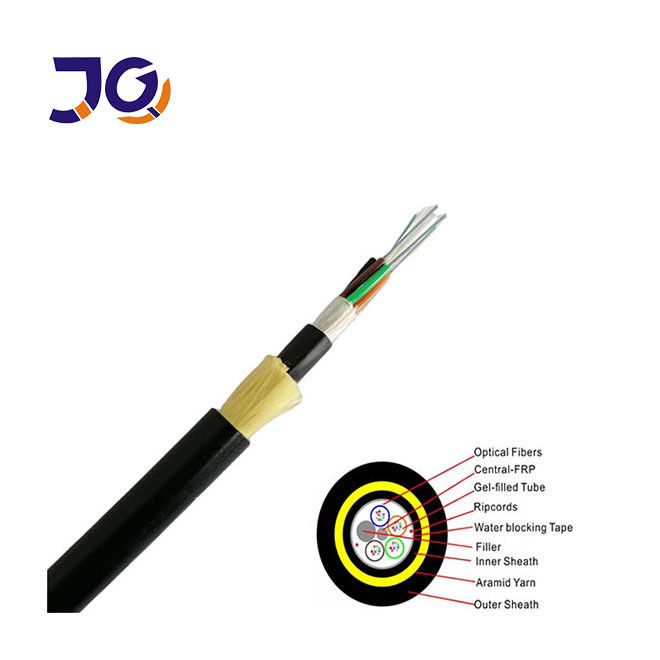

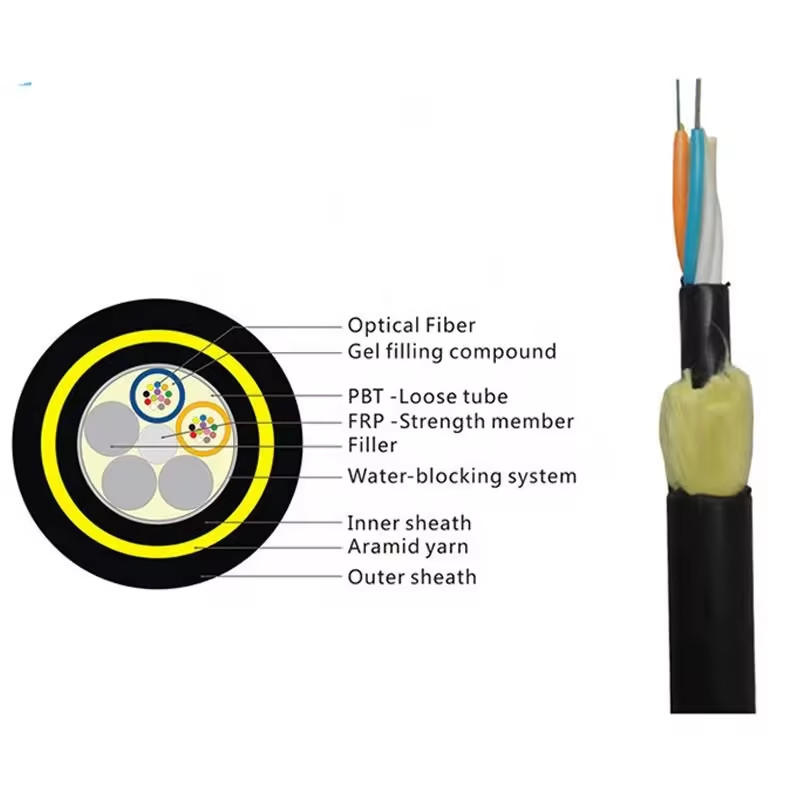

cavo ad doppia camicia ADSS in fibra ottica
Imballaggio:
Domande frequenti
D1: Lei è un produttore?
A:Sì, siamo un produttore diretto a Guangzhou con 10+ anni di esperienza in cavi in fibra ottica, cavi FTTH, cordoni e accessori.
Q2: Come si assicura la qualità?
A:Tutti i cavi sono sottoposti a 100% di test ottici e meccanici.
D3: Posso effettuare un piccolo ordine?
A:Sì, vengono supportati ordini di piccola dimensione e di prova.
Q4: Tempo di consegna?
A:In genere 3 7 giorni lavorativi, a seconda della quantità e della personalizzazione.
Q5: OEM e personalizzazione?
A:Sì, possiamo stampare i loghi, personalizzare l'imballaggio, il numero di fibre, il colore della guaina e la lunghezza.
D6: Le materie prime sono certificate?
A:Sì, tutti sono conformi agli standard ISO9001, RoHS e CE.
D7: Garanzia?
A:Garanzia di 10 anni con supporto tecnico a vita.
D8: Supporto tecnico?
A:Sì, forniamo indicazioni online, manuali di installazione e raccomandazioni sui parametri di soffiatura.
D9: Documentazione di esportazione?
A:Sì, forniamo CO, CE, RoHS e rapporti di prova per il sdoganamento.
