ADSS cavo a fibra ottica mono-modo tipo aereo a giacca singola con fibra di aramide

10 km
MOQ

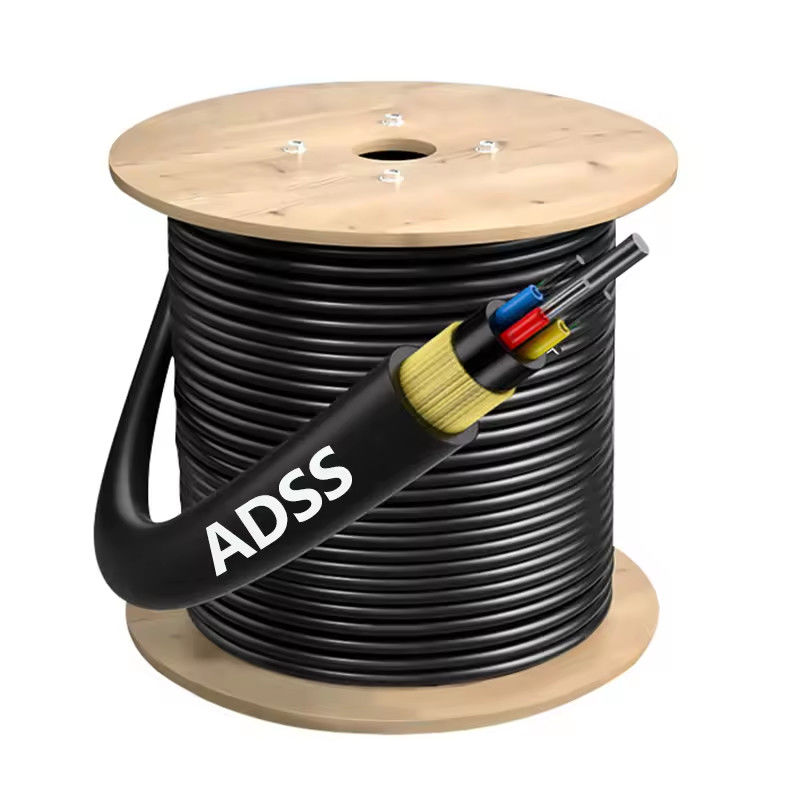

ADSS cavo a fibra ottica mono-modo tipo aereo a giacca singola con fibra di aramide
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Applicazione: Installazione aerea esterna
Conta in fibra: 4-144 core
Arco: 100 m /200 m /300 m o personalizzato
Marchio in fibra: Yofc/Fiberhome/Corning
Materiale della giacca: HDPE/MDPE/PE
Numero di forza: FRP, filato Aramid Kevlar
Struttura: Tubo sciolto incagliato
Colore della giacca: Bulle giallo nero o personalizzato
Evidenziare:

Cavo a fibre ottiche di singolo modo di ADSS

,

Cavo ottico esterno aereo

,

Singolo cavo a fibre ottiche del rivestimento
Informazioni di base
Luogo di origine: Cina del Guangdong
Marca: JQ or OEM/Customize
Certificazione: ISO9001 CE ROHS Rohs FCC
Numero di modello: ADSS-4C/12FC/24C/48C/96C/144C
Termini di pagamento e spedizione
Imballaggi particolari: Tamburo di legno o tamburo di ferro
Tempi di consegna: Circa 10 giorni
Termini di pagamento: T/T, Western Union, Alipay, L/C
Capacità di alimentazione: 21500 km al mese
Descrizione di prodotto

Prezzo di fabbrica: cavo a fibra ottica ADSS monomodo con resistenza a filati di aramide

Struttura e progettazione

  • Un nucleo compatto e stratificato con fibre ottiche in tubi ripieni di gel impermeabile.

  • Fibra di plastica rinforzata (FRP) centrale per la stabilità.

  • Armatura in filato di aramide per la resistenza alla trazione.

  • Capo esterno PE o AT resistente.

Caratteristiche chiave

  • Non conduttivo:Sicuro per l'installazione in diretta.

  • Facile da installare:Autosufficiente, non serve un cavo messaggero.

  • Alta resistenza meccanica:Resistente ai carichi esterni e alle intemperie.

  • Performance ottimizzata:Il filato di aramide migliora la stabilità di trazione e di temperatura.

  • Personalizzabile:Può essere adattato per diverse lunghezze e applicazioni.

Applicazioni

  • Involucro PE:Le linee aeree elettriche < 110 kV.

  • AT Sheath:linee aeree di alimentazione ≥ 110 kV per evitare il tracciamento elettrico.

Rispetto delle norme

Prodotto in conformità alle norme IEEE P 1222 e IEC 60794-1.



Struttura e specifiche tecniche



1.Giubbotto singolo ADSS

numero di fibre struttura fibre per tubo

diametro del tubo di perdita

(MM)

 Diametro del FRP/pad (mm) Spessore della giacca esterna ((mm) Riferimento esterno
Diametro
(mm)		 Peso di riferimento
(kg/km)
Giubbotto in PE AT Giacca
4 1 + 5 4 1.9 2.0/2.0 1.7± 0.1 9.8 80 90
6 1 + 5 6 1.9 2.0/2.0 1.7±0.1 9.8 80 90
8 1 + 5 4 1.9 2.0/2.0 1.7±0.1 9.8 80 90
12 1 + 5 6 1.9 2.0/2.0 1.7±0.1 9.8 80 90
24 1 + 5 6 2.0 2.0/2.0 1.7±0.1 9.8 85 95
48 1 + 5 12 2.0 2.0/2.0 1.7±0.1 10.0 88 98
72 1 + 6 12 2.2 2.0/2.0 1.7±0.1 10.5 98 108
96 1 + 8 12 2.2 2.0/3.4 1.7±0.1 12.0 122 135
144 1+12 12 2.2 3.0/7.2 1.7±0.1 15.2 176 189



Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,

Per favore contatta i nostri venditori.



2. ADSS doppia giacca



numero di fibre struttura fibre per tubo

diametro del tubo di perdita

(MM)

 Diametro del FRP/pad (mm) Spessore della giacca esterna ((mm) Riferimento esterno
Diametro
(mm)		 Peso di riferimento
(kg/km)
Giubbotto in PE AT Giacca
4 1 + 5 4 1.9 2.0/2.0 1.7±0.1 12.0 125 135
6 1 + 5 6 1.9 2.0/2.0 1.7±0.1 12.0 125 135
8 1 + 5 4 1.9 2.0/2.0 1.7±0.1 12.0 125 135
12 1 + 5 6 1.9 2.0/2.0 1.7±0.1 12.0 125 135
24 1 + 5 6 2.0 2.0/2.0 1.7±0.1 12.0 128 138
48 1 + 5 12 2.0 2.0/2.0 1.7±0.1 12.5 130 140
72 1 + 6 12 2.2 2.0/2.0 1.7±0.1 13.2 145 155
96 1 + 8 12 2.2 2.0/3.4 1.7±0.1 14.5 185 195
144 1+12 12 2.2 3.0/7.2 1.7±0.1 16.5 212 228



Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,

Per favore contatta i nostri venditori.





Tipo di fibra

Attenuazione

(+20°C)

Larghezza di banda

Lunghezza d'onda di taglio del cavo ottico

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm
G.652 --- --- ≤ 0,36 dB/km ≤ 0,22 dB/km --- --- ≤ 1260 nm
G.655 --- --- ≤ 0,40 dB/km ≤ 0,23 dB/km --- --- ≤ 1450 nm
50/125 μm ≤ 3,3 dB/km ≤ 1,2 dB/km --- --- ≥ 500MHz·km ≥ 500MHz·km ---
62.5/125 μm ≤ 3,5 dB/km ≤ 1,2 dB/km --- --- ≥ 200MHz·km ≥ 500MHz·km ---




Dettagli immagini

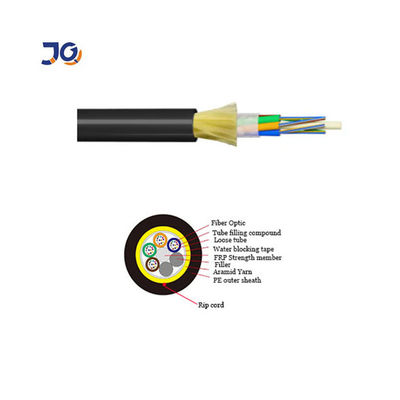

ADSS cavo a fibra ottica mono-modo tipo aereo a giacca singola con fibra di aramide 0



Cavo a fibra ADSS a giacca singola



ADSS cavo a fibra ottica mono-modo tipo aereo a giacca singola con fibra di aramide 1



cavo ad doppia camicia ADSS in fibra ottica











ADSS cavo a fibra ottica mono-modo tipo aereo a giacca singola con fibra di aramide 2







Imballaggio:

ADSS cavo a fibra ottica mono-modo tipo aereo a giacca singola con fibra di aramide 3



Domande frequenti

Lei è un produttore o una società commerciale?
Siamo un produttore professionale con 10+ anni di esperienza in cavi in fibra ottica, cavi a goccia e cordoni a patch.



Come si assicura la qualità?
Ogni fibra è completamente testata, con ispezione finale prima della spedizione.



Accettate piccoli ordini?
Sì, supportiamo piccoli ordini per nuovi progetti.



Qual e' il vostro tempo di consegna?
La consegna standard è di 3 ¢ 7 giorni lavorativi, a seconda della quantità.



Offri servizi OEM?
Sì, possiamo personalizzare i prodotti e stampare il tuo logo.



Le vostre materie prime sono certificate?
Sì, tutti i materiali provengono da fornitori certificati ISO9001 e RoHS.
