Descrizione di prodotto
Cavo in fibra ottica ADSS 9/125 G652D SM a 12 fibre per esterni
Cos'è il cavo ADSS?
Il cavo ADSS (All-Dielectric Self-Supporting) è un cavo in fibra ottica completamente non metallico in cui la resistenza alla trazione è fornita da elementi integrati come filati di aramide o tondini in plastica rinforzata con vetro all'interno del design circolare del cavo. Le fibre sono tipicamente alloggiate in tubi polimerici protetti dalla struttura del cavo. I cavi ADSS sono adatti sia per le linee di distribuzione che per quelle di trasmissione, comprese le installazioni sotto tensione. Senza la necessità di un filo di supporto separato, l'installazione è semplificata ed economicamente vantaggiosa con un'unica passata.
Vantaggi di ADSS
I cavi ADSS sono leggeri e hanno un diametro ridotto, riducendo il carico su torri e pali. Il loro design robusto resiste all'umidità e ai danni chimici, rendendoli ideali per le installazioni aeree esterne. I cavi supportano un'ampia gamma di trasmissione e possono durare fino a 30 anni una volta installati.
Applicazioni
-
Aziende di servizi pubblici, operatori di telecomunicazioni, ferrovie e reti private
-
Adatto per l'installazione sia su linee di distribuzione che di trasmissione
-
Può essere installato vicino a conduttori elettrici
-
Ideale per installazioni sottostrutturate che richiedono interruzioni minime del servizio
-
Perfetto per le reti di telecomunicazioni che privilegiano un'implementazione rapida ed economica
-
Adatto per soluzioni FTTX come FTTH (Fiber to the Home)
Standard
I cavi ADSS soddisfano gli standard IEEE P 1222 e IEC 60794-1.
Struttura e specifiche tecniche
1. ADSS a singola guaina
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo lasco
(MM)
|
Diametro FRP/pad (mm) |
Spessore della guaina esterna (mm) |
Ref. Esterno
Diametro
(mm) |
Ref. Peso
(kg/km) |
| Guaina PE |
Guaina AT |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Suggerimenti: tutte le specifiche nella tabella precedente sono dati approssimativi, per specifiche più dettagliate,
si prega di contattare i nostri venditori.
2. ADSS a doppia guaina
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo lasco
(MM)
|
Diametro FRP/pad (mm) |
Spessore della guaina esterna (mm) |
Ref. Esterno
Diametro
(mm) |
Ref. Peso
(kg/km) |
| Guaina PE |
Guaina AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Suggerimenti: tutte le specifiche nella tabella precedente sono dati approssimativi, per specifiche più dettagliate,
si prega di contattare i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20℃)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Mostra dettagli dell'immagine

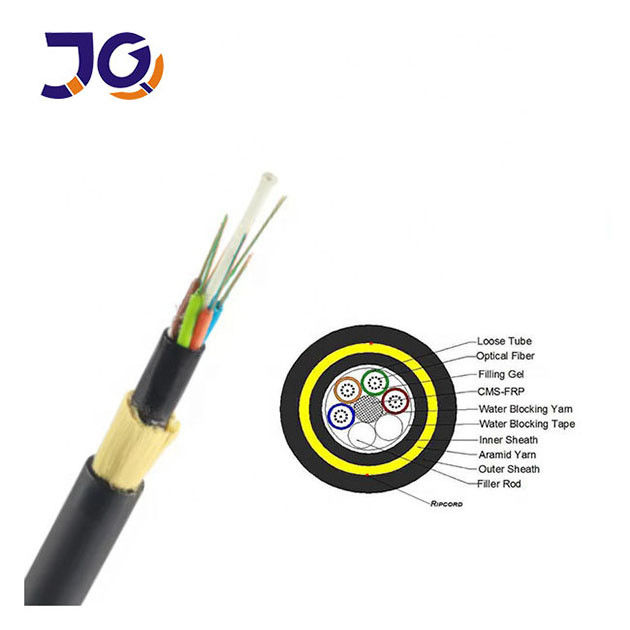

cavo in fibra ADSS a singola guaina

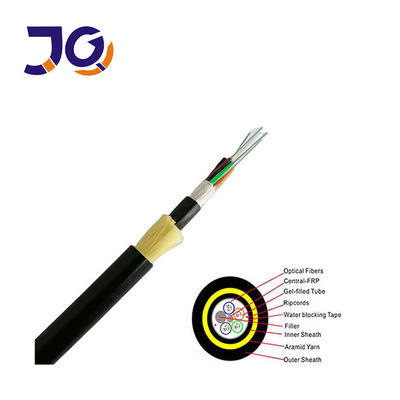

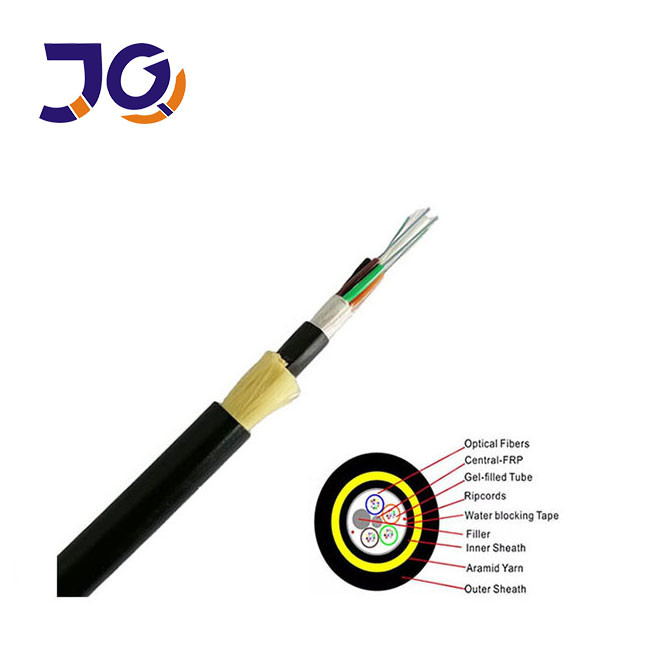

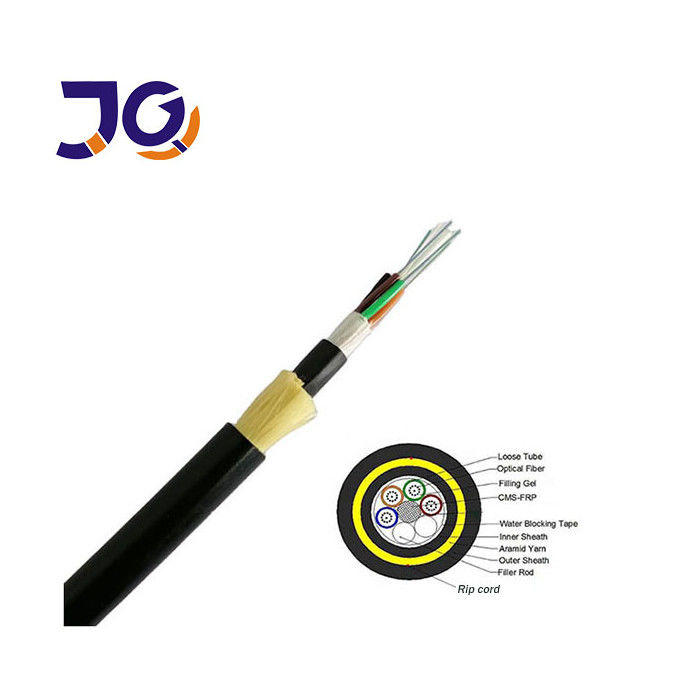

cavo in fibra ottica ADSS a doppia guaina
Imballaggio:
FAQ
1. Sei una società commerciale o un produttore?
Siamo un produttore con 10 anni di esperienza, specializzato nella ricerca, sviluppo e produzione di cavi in fibra ottica, cavi drop e patch cord. La nostra fabbrica si trova a Guangzhou: benvenuti a visitarci!
2. Come è la qualità del prodotto?
Ogni fibra viene testata prima della spedizione per garantire la qualità. Dopo la conferma del prezzo, puoi richiedere campioni gratuiti per verificarlo di persona.
3. Accettate piccoli ordini?
Sì, i piccoli ordini sono accettati. Supportiamo nuovi progetti perché ogni attività inizia in piccolo.
4. Qual è il tempo di consegna?
La consegna richiede solitamente 3-7 giorni lavorativi, a seconda delle dimensioni dell'ordine. Organizzeremo la spedizione subito dopo aver ricevuto il pagamento.
5. Offrite servizi OEM?
Sì, l'OEM è il benvenuto. Possiamo stampare il tuo logo sui prodotti e personalizzare in base alle tue idee.
