Descrizione di prodotto
12 Core Outdoor Single Mode SM 9/125 G652D ADSS 12 Cavo ad fibra ottica ADSS
Che cos'è il cavo ADSS?
ADSS (All-Dielectric Self-Supporting) cable is a fully non-metallic fiber optic cable designed with built-in strength elements—typically aramid yarns or stranded glass-reinforced plastic (GRP) rods—embedded within its circular structureLe fibre ottiche sono di solito collocate in tubi di polimero e protette dalla struttura complessiva del cavo.
Progettato sia per l'ambiente delle linee di distribuzione che di trasmissione, il cavo ADSS può anche essere installato su linee elettriche in corrente.consentendo una rapida, installazione a passaggio singolo che la rende una soluzione economica ed efficiente per la costruzione di reti in fibra ottica.
Vantaggi del cavo ADSS
-
Leggera e compatta, riducendo il carico sulle torri e sui pali
-
La costruzione robusta offre un'ottima resistenza all'umidità e ai prodotti chimici
-
Altamente versatile per un'ampia gamma di applicazioni esterne
-
Capacità di trasmissione a lunga distanza
-
Durata di vita fino a 30 anni dopo l'installazione
Applicazioni
-
Utilizzato dalle compagnie elettriche, dagli operatori di telecomunicazioni, dalle ferrovie e dai fornitori di reti private
-
Adatti sia alle linee di distribuzione che alle linee di trasmissione ad alta tensione
-
Può essere installato vicino ai conduttori, anche in condizioni di linea attiva
-
Ideale per gli impianti in fase di costruzione con tempi di fermo limitati
-
Perfetto per le implementazioni di reti veloci e a basso costo
-
Ampiamente utilizzato nei progetti FTTX, tra cui FTTH (Fiber to the Home)
Rispetto delle norme
I cavi ADSS soddisfano le norme IEEE P1222 e IEC 60794-1.
Struttura e specifiche tecniche
1.Giubbotto singolo ADSS
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
AT Giacca |
| 4 |
1 + 5 |
4 |
1.95 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
2. ADSS doppia giacca
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
AT Giacca |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20°C)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Dettagli immagini
Cavo a fibra ADSS a giacca singola

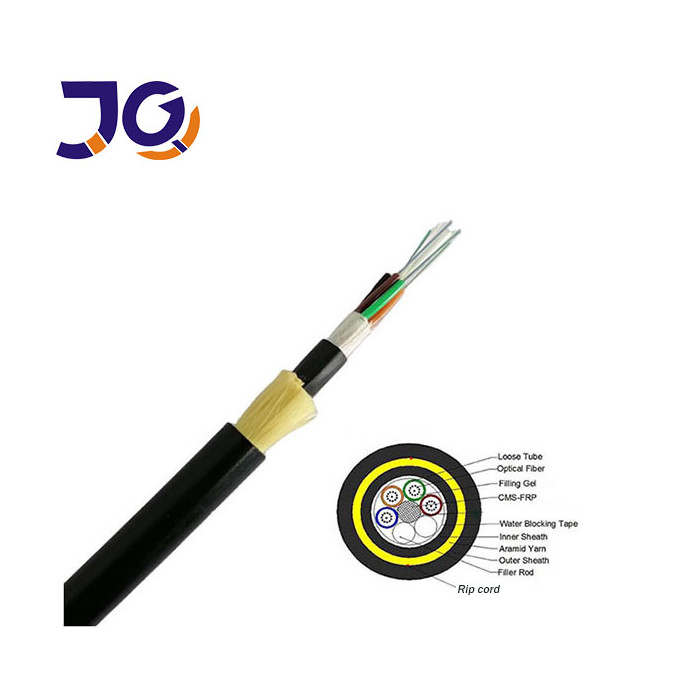

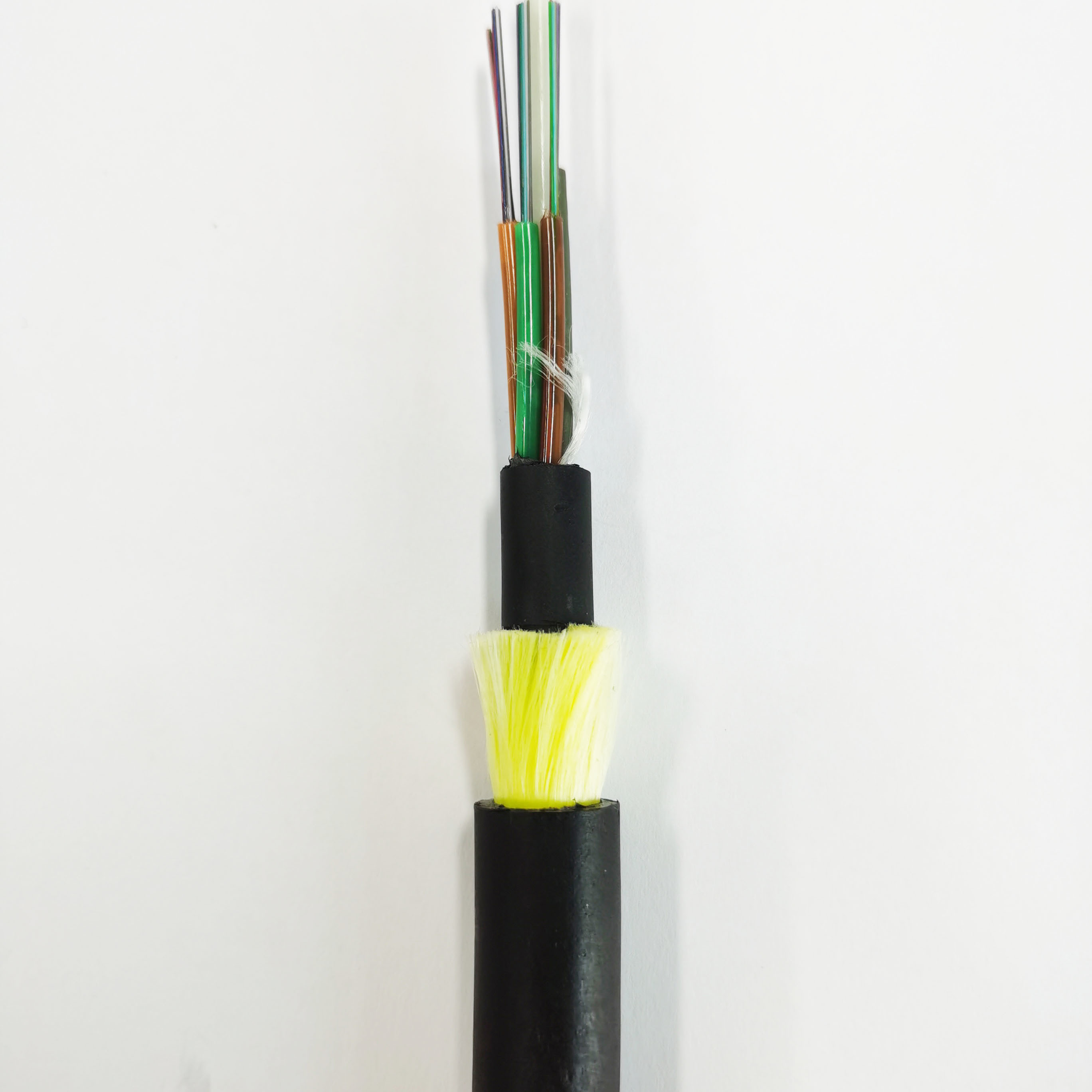

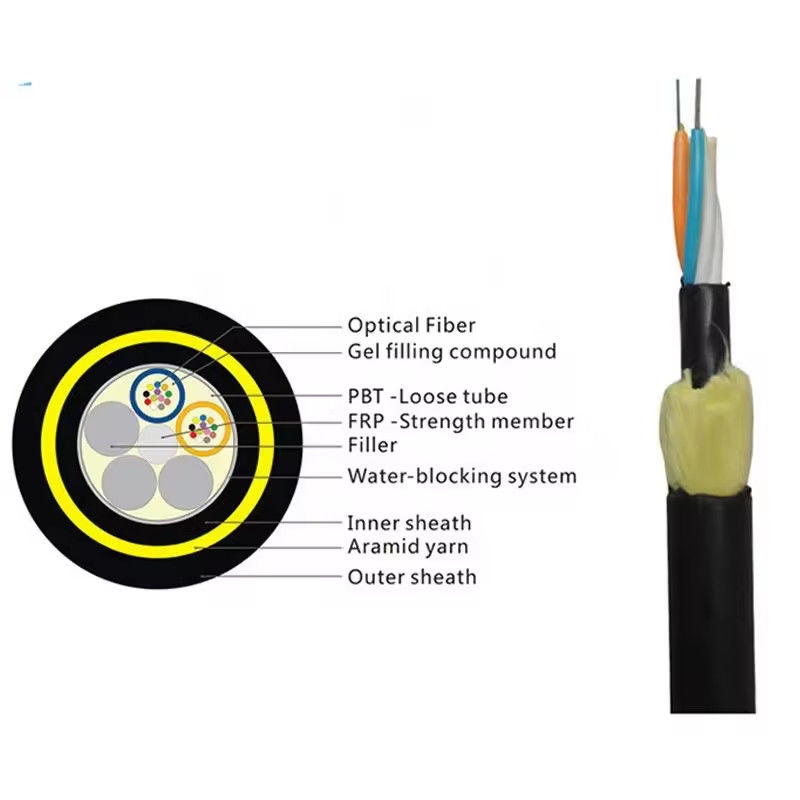

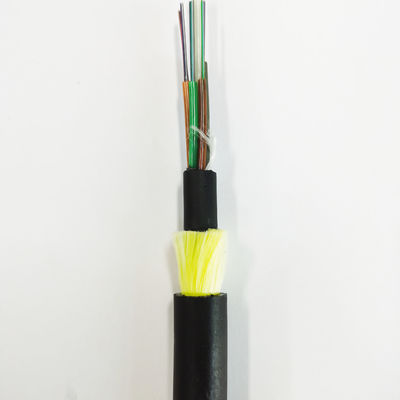

cavo ad doppia camicia ADSS in fibra ottica
Imballaggio:
Domande frequenti
1Lei è un'azienda commerciale o un produttore?
Siamo un produttore con oltre 10 anni di esperienza, specializzato nella ricerca e sviluppo e produzione di cavi in fibra ottica, cavi a goccia, cordoni a patch e altro ancora.La nostra fabbrica si trova a Guangzhou. Siete i benvenuti a visitarci in qualsiasi momento..
2Come si assicura la qualità del prodotto?
Ogni fibra è rigorosamente testata prima della spedizione.
3Accettate piccoli ordini?
Sì, supportiamo ordini di piccole dimensioni, specialmente per progetti di nuovi clienti.
4Qual e' il vostro tempo di consegna?
In genere 3-7 giorni lavorativi, a seconda della quantità dell'ordine.
5Fornisce servizi OEM?
Sì, OEM è supportato. Possiamo personalizzare i prodotti con il tuo logo e soddisfare le tue specifiche esigenze di design.
