Descrizione di prodotto
12 Core Outdoor Single Mode SM 9/125 G652D ADSS 12 Cavo ad fibra ottica ADSS
Che cos'è il cavo ADSS?
Il cavo autoportante completamente dielettrico (ADSS) è un cavo in fibra ottica interamente non metallico progettato con elementi di resistenza alla trazione integrati,di materie tessili, di larghezza uguale o superiore a 30 cmLe fibre ottiche sono generalmente collocate in tubi molli di polimero, che sono quindi protetti dalla struttura complessiva del cavo.I cavi ADSS sono ideali per l'installazione su linee di distribuzione e trasmissioneCome suggerisce il nome, non è necessario un supporto separato o un cavo messaggero,consentire l'installazione di un solo passaggio e renderlo una soluzione economica e semplice per la costruzione di reti in fibra ottica.
Vantaggi
I cavi ADSS offrono diversi vantaggi:
-
Il peso leggero e il piccolo diametro riducono il carico sulle torri e sui pali.
-
La costruzione resistente protegge dall'umidità e dai prodotti chimici.
-
Adatto a varie applicazioni esterne.
-
Fornisce una trasmissione affidabile su lunghe distanze.
-
Offre una durata di servizio fino a 30 anni dopo l'installazione.
Applicazioni
-
Utilizzato dalle compagnie elettriche, dai fornitori di telecomunicazioni, dalle ferrovie e dagli operatori di reti private.
-
Progettato per il montaggio su linee di distribuzione e trasmissione.
-
Può essere installato vicino ai conduttori.
-
Ideale per applicazioni di base che richiedono interruzioni minime di servizio.
-
Preferito per le reti di telecomunicazione che necessitano di una distribuzione rapida ed economica.
-
Adatto per progetti FTTX, tra cui FTTH (Fiber to the Home).
Norme
I cavi ADSS sono conformi alle norme IEEE P1222 e IEC 60794-1.
Struttura e specifiche tecniche
1.Giubbotto singolo ADSS
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
AT Giacca |
| 4 |
1 + 5 |
4 |
1.95 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
2. ADSS doppia giacca
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
AT Giacca |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20°C)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
---
|
Dettagli immagini

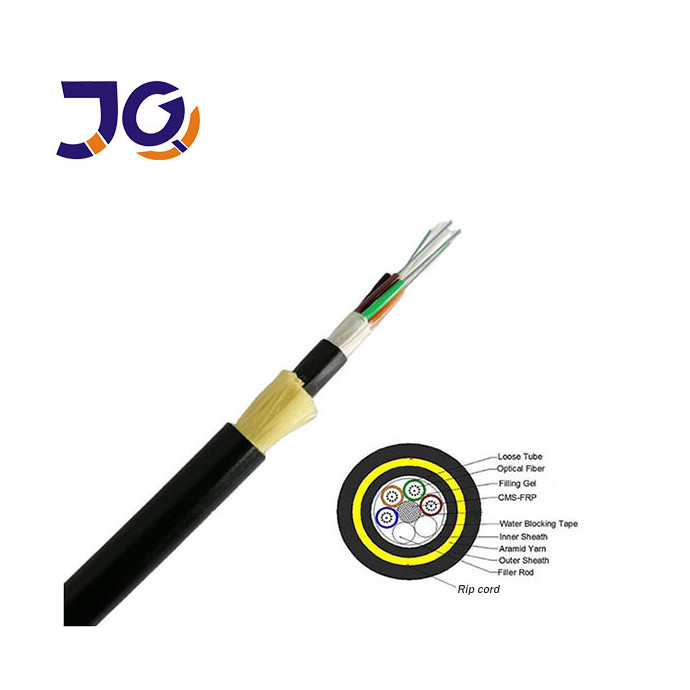

Cavo a fibra ADSS a giacca singola

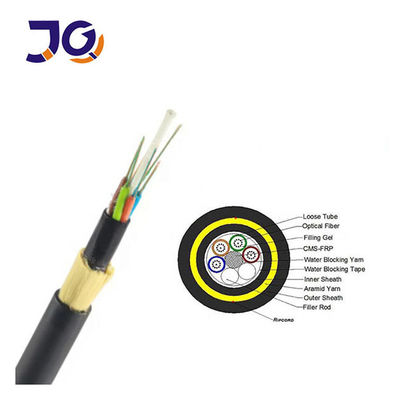

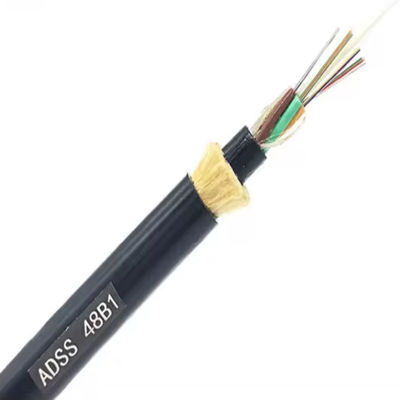

cavo ad doppia camicia ADSS in fibra ottica
Imballaggio:
Domande frequenti
1Lei è un'azienda commerciale o un produttore?
Siamo un produttore con 10 anni di esperienza, specializzato nella ricerca e sviluppo e nella produzione di cavi in fibra ottica, cavi a goccia, cordoni a patch e prodotti correlati.La nostra fabbrica si trova a Guangzhou. Benvenuti a visitarci.!
2Come si garantisce la qualità?
Ogni fibra viene testata prima della consegna per garantire la qualità. Dopo aver confermato il prezzo, è anche possibile richiedere campioni gratuiti per la valutazione.
3Accettate piccoli ordini?
Sì, sosteniamo piccoli ordini e nuovi progetti, perché crediamo che ogni grande impresa inizi da un piccolo ordine.
4Qual e' il tempo di consegna?
In genere, 3 ¢ 7 giorni lavorativi a seconda della quantità. Organizziamo sempre la spedizione il prima possibile dopo aver ricevuto il pagamento.
5Fornisce il servizio OEM?
Sì, offriamo servizi OEM e possiamo stampare il tuo logo sui prodotti. Siamo aperti a qualsiasi idea.
