Descrizione di prodotto
48 Core GYTS G652D Single Mode Outdoor Armoured Fiber Optic Cable
Specificità
Modello: GYTS-48B1.3
Fibra: SM G652D
Armatura: nastro d'acciaio
Diametro della giacca: 9 mm
Materiale della giacca: HDPE
Lunghezza del cavo: 4 km/batteria
Specificazione semplice:
Lunghezza d'onda di prova: 1310/1550 nm
a 1310 nm: ≤ 0,35 dB
a 1550 nm:≤0.23dB
Caratteristiche ottiche:
| |
|
G.652D |
50/125 μm |
62.5/125μm |
| Attenuazione (+20°C) |
@850nm |
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
≤ 1,0 dB/km |
≤ 1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
|
|
| Larghezza di banda (classe A) |
@850nm |
|
≥ 500MHz·km |
≥ 200 MHz·km |
| @1300nm |
|
≥ 1000 MHz·km |
≥ 600MHz·km |
| Apertura numerica |
|
0.200±0.015NA |
0.275±0.15NA |
| Taglio del cavo Lunghezza d'onda |
≤ 1260 nm |
|
Modalità singola e multi-modalità, fino a 288 nuclei Benvenuti alla vostra richiesta!
Temperatura di funzionamento: da -20°C a +60°C
Altri modelli disponibili ((Singolo/Doppia giacca) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Ha buone proprietà meccaniche e caratteristiche di temperatura.
Il materiale del tubo sciolto ha una buona resistenza all'acqua e una grande resistenza.
Il tubo è riempito di un grasso speciale per proteggere la fibra.
La struttura del cavo compatto appositamente progettata impedisce efficacemente il ritiro dell'involucro.
La giacca PE ha un'eccellente resistenza alle radiazioni UV,garantire le prestazioni impermeabili del cavo.
Il tubo sciolto è riempito con uno speciale composto impermeabile.

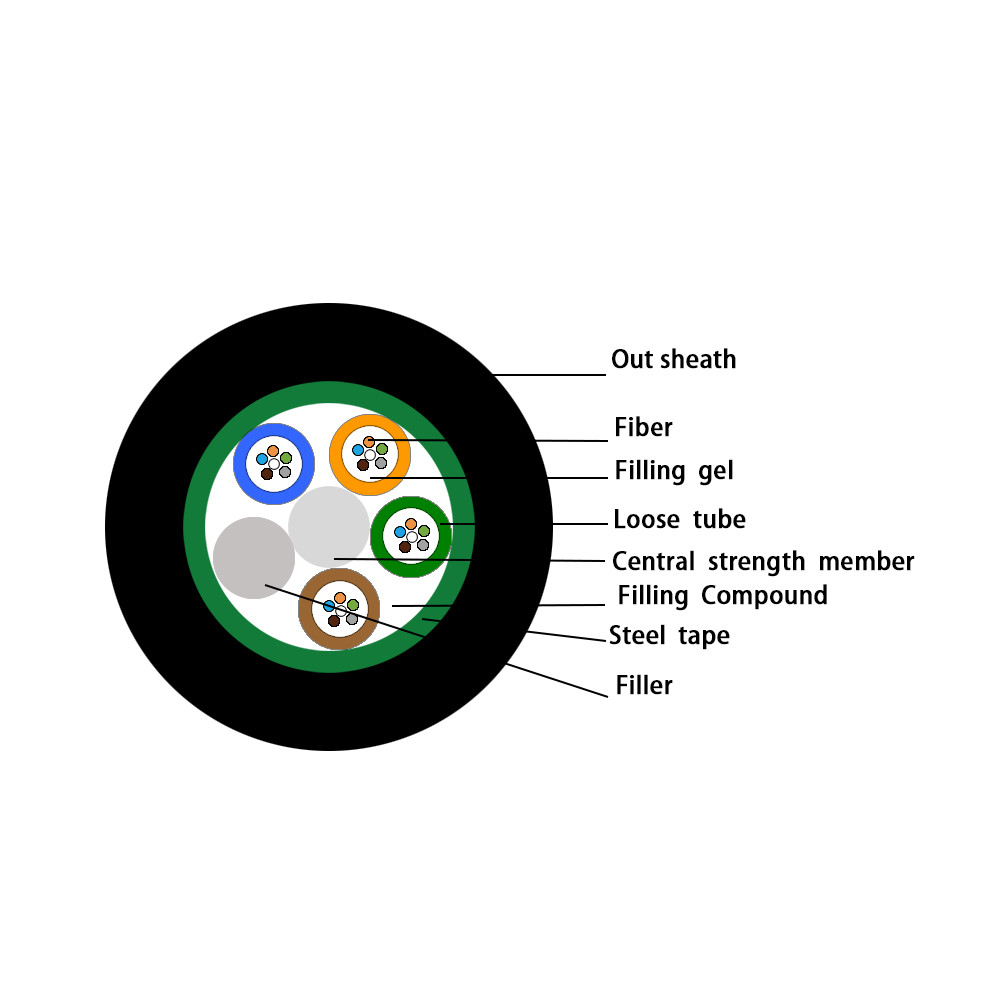

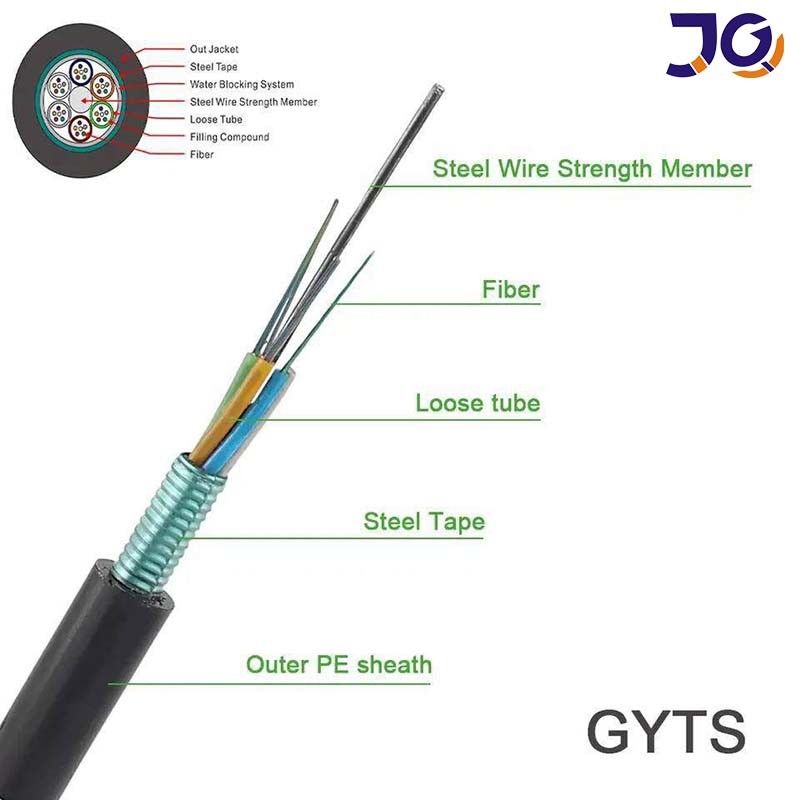

Immagine via cavo
Caratteristiche ottiche
| Articolo 2 |
Unità |
Specificità |
| G652D |
| Diametro del campo di modalità |
1310 nm |
- Sì. |
9.2±0.4 |
| 1550 nm |
- Sì. |
10.4±0.5 |
| Diametro del rivestimento |
- Sì. |
124.8±0.7 |
| Non circolarizzazione del rivestimento |
% |
≤0.7 |
| Errore di concentricità del rivestimento del nucleo |
- Sì. |
≤0.5 |
| Diametro del rivestimento |
- Sì. |
245±5 |
| Non circolarità del rivestimento |
% |
≤6.0 |
| Errore di concentrazione di rivestimento-rivestimento |
- Sì. |
≤12 |
| Lunghezza d'onda di taglio del cavo |
nm |
acc≤1260 |
| Attenuazione (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parametri tecnici
Fibra
Conteggio |
Diametro
(MI) |
Peso
(KG/KMI) |
Radio di piegatura min. |
Mlin.Tensione
(N) |
Crush
(N/100MMl) |
| Staticità |
Dynamic |
A lungo termine |
A breve termine |
A lungo termine |
A breve termine |
| 2-30 |
9.8 |
95 |
10
Tempo
di
Diametro
|
20
Tempo
di
Diametro
|
1500 |
600 |
1000 |
300 |
| 32-36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38-60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98-120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Applicazione
Adatti per l'applicazione esterna nei condotti e nell'aria
Imballaggio e consegna

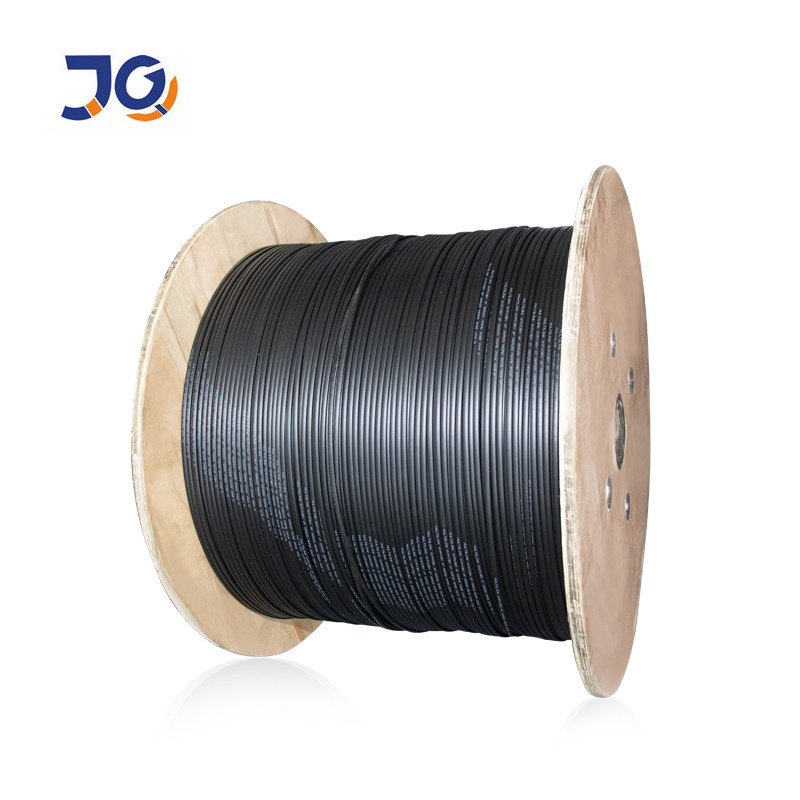

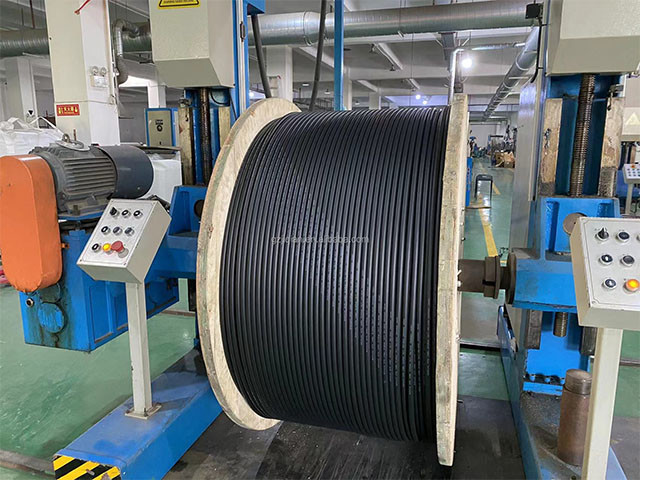

1KM 2KM 3KM 4KM 5KM In un tamburo di legno, altre lunghezze possono essere personalizzate
Per garantire meglio la sicurezza delle merci, saranno forniti servizi di imballaggio professionali, rispettosi dell'ambiente, convenienti ed efficienti.
Supportiamo i prodotti OEM e personalizzati.
