Cavo a fibre ottiche aereo ASU G652D del mini di ADSS 6 centro del centro 12
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
| Quantità di ordine minimo : | 1000M | Imballaggi particolari : | Tamburo di legno |
|---|---|---|---|
| Tempi di consegna : | 2-4day | Termini di pagamento : | Western Union, MoneyGram, T/T, L/C |
| Capacità di alimentazione : | 100km all'oggi |
| Luogo di origine: | La Cina | Marca: | jiqian |
|---|---|---|---|
| Certificazione: | ISO 9001/CE | Numero di modello: | GYXTW 4 6 8core |
|
Informazioni dettagliate |
|||
| Tipo della fibra: | G652D/G657A1 | OEM: | Disponibile |
|---|---|---|---|
| Applicazione: | Condotta/aereo | Numero di conduttori: | 12 16 24 |
| Struttura: | Tubo sciolto | Temperatura di funzionamento: | -40 ~ +60 C |
| Evidenziare: | Cavo a fibre ottiche corazzato di GYXTW,24 cavi a fibre ottiche corazzati del centro |
||
Descrizione di prodotto

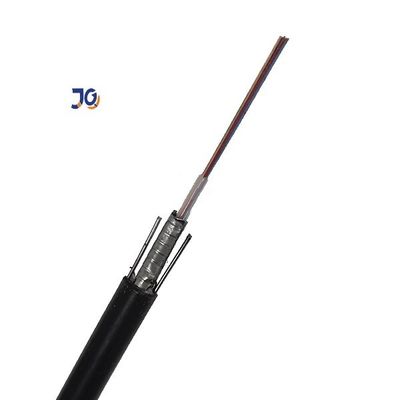

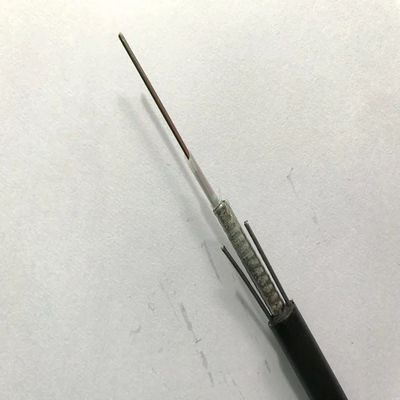

24 prezzi corazzati Luminoso corazzato del cavo a fibre ottiche del cavo del centro GYXTW

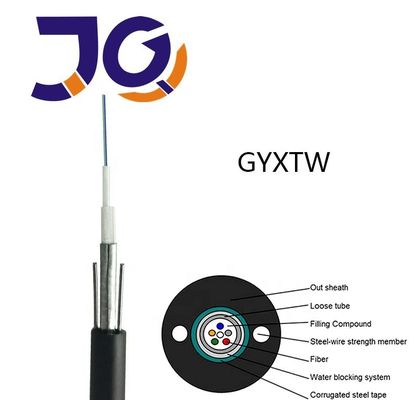

La struttura del cavo di GYXTW è 250µm che il nastro di fibra ottica è inserito in un tubo sciolto di alto materiale del modulo. Il tubo sciolto è riempito di composto di riempimento del gel. Il tubo sciolto è coperto da uno PSP longitudinale. il materiale di Acqua didascalia si aggiunge fra il membro di forza metallico ed il tubo sciolto per assicurare la compattezza di cavo ottico e l'infiltrazione longitudinale dell'acqua di cavo ottico. Due fili di acciaio paralleli sono disposti da entrambi i lati e poi il cavo è completato con la guaina esterna del PE.
Caratteristiche
1, buona prestazione di temperatura e meccanica
2, tubo sciolto ad alta resistenza che è idrolisi resistente
3, composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
4, resistenza di schiacciamento e flessibilità
5, miglioramento di PSP a prova d'umidità
6, due fili di acciaio paralleli assicurano la resistenza alla trazione
7, installazioni di diametro basso, leggere ed amichevoli
8, stoccaggio/temperatura di funzionamento: -40℃~+70℃
Applicazione
Utilizzabile in condotta/antenna
Parametro della fibra
| No. | Oggetti | Unità | Specificazione | |
| G.652D | ||||
| 1 | Diametro di campo di modo | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diametro del rivestimento | μm | 124.8±0.7 | |
| 3 | Non circolarità del rivestimento | % | ≤0.7 | |
| 4 | Errore di concentricità del Centro-rivestimento | μm | ≤0.5 | |
| 5 | Diametro ricoprente | μm | 245±5 | |
| 6 | Non circolarità ricoprente | % | ≤6.0 | |
| 7 | Errore di concentricità del Rivestimento-rivestimento | μm | ≤12.0 | |
| 8 | Lunghezza d'onda di taglio del cavo | nanometro | λcc≤1260 | |
| 9 | Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Parametri del cavo
| Oggetti | Specifiche | |
| Numero di fibre | 2~24 | |
| Fibra ricoprente colorata | Dimensione | 250µm±15µm |
| Colore | Blu, arancio, verde, Brown, grigio, bianco | |
| Metropolitana sciolta | Dimensione | 2.10mm±0.05mm |
| Materiale | PBT | |
| Colore | Naturale | |
| Membro di forza | Diametro | 1.0mm |
| Materiale | Acciaio | |
| Rivestimento esterno | Dimensione | 8.0mm±0.1mm |
| Materiale | PE | |
| Colore | Nero | |
Caratteristiche meccaniche ed ambientali
| Oggetti | Unisca | Specifiche |
| Tensio (lungo termine) | N | 600 |
| Tensione (a breve termine) | N | 1500 |
| Schiacciamento (lungo termine) | N/10cm | 300 |
| Schiacci (a breve termine) | N/10cm | 1000 |
| Raggio di curvatura minimo (dinamica) | millimetro | 20D |
| Raggio di curvatura minimo (elettricità statica) | millimetro | 10D |
| Temperatura dell'installazione | ℃ | -20~+60 |
| Temperatura di funzionamento | ℃ | -40~+70 |
| Temperatura di stoccaggio | ℃ | -40~+70 |
Parametro tecnico
| Numero di fibre | Diametro del cavo (millimetri) | Peso del cavo (kg/km) |
Resistenza alla trazione Lungo/breve Termine (n) |
Resistenza di schiacciamento Lungo/breve Termine (N/100mm) |
Piegamento Elettricità statica/dinamica del raggio (millimetro) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Caratteristiche della trasmissione | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Max Attenuation (dB/km) (+20℃) |
850 nanometro | 3,0 | 3,3 | ||
| 1300 nanometro | 1,0 | 1,0 | |||
| 1310 nanometro | 0,36 | 0,4 | |||
| 1550 nanometro | 0,24 | 0,23 | |||
| Lunghezza d'onda sveglia-fuori del cavo (nanometro) | ≤1260 | ≤1450 |
|
||
