Cavo a fibre ottiche aereo ASU G652D del mini di ADSS 6 centro del centro 12
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1000M | Imballaggi particolari : | Tamburo di legno |
---|---|---|---|
Tempi di consegna : | 2-4day | Termini di pagamento : | Western Union, MoneyGram, T/T, L/C |
Capacità di alimentazione : | 100km all'oggi |
Luogo di origine: | La Cina | Marca: | jiqian |
---|---|---|---|
Certificazione: | ISO 9001/CE | Numero di modello: | GYXTW 4 6 8core |
Informazioni dettagliate |
|||
Tipo della fibra: | G652D/G657A1 | OEM: | Disponibile |
---|---|---|---|
Applicazione: | Condotta/aereo | Numero di conduttori: | 12 16 24 |
Struttura: | Tubo sciolto | Temperatura di funzionamento: | -40 ~ +60 C |
Evidenziare: | 24 cavi a fibre ottiche della condotta di centro,Cavo a fibre ottiche della condotta di GYXTW |
Descrizione di prodotto

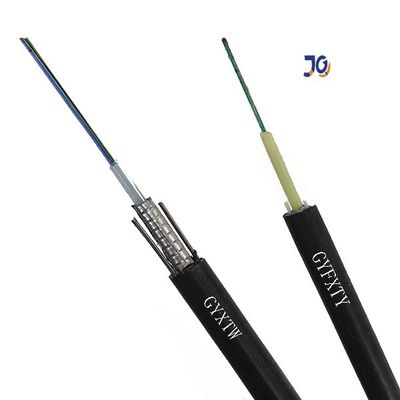

12 i 24 centri GYXTW cablano i prezzi corazzati del cavo a fibre ottiche della condotta

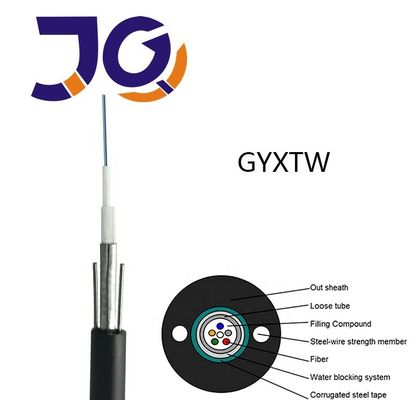

La fibra di 250μm è posizionata in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati del nastro d'acciaio. I fili di acciaio paralleli sono disposti al nastro di due lati. Il cavo è completato con uno strato del polietilene (PE).
Caratteristiche
1, buona prestazione di temperatura e meccanica
2, tubo sciolto ad alta resistenza che è idrolisi resistente
3, composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
4, resistenza di schiacciamento e flessibilità
5, miglioramento di PSP a prova d'umidità
6, due fili di acciaio paralleli assicurano la resistenza alla trazione
7, installazioni di diametro basso, leggere ed amichevoli
8, stoccaggio/temperatura di funzionamento: -40℃~+70℃
Applicazione
Utilizzabile in condotta/antenna
Parametro della fibra
No. | Oggetti | Unità | Specificazione | |
G.652D | ||||
1 | Diametro di campo di modo | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diametro del rivestimento | μm | 124.8±0.7 | |
3 | Non circolarità del rivestimento | % | ≤0.7 | |
4 | Errore di concentricità del Centro-rivestimento | μm | ≤0.5 | |
5 | Diametro ricoprente | μm | 245±5 | |
6 | Non circolarità ricoprente | % | ≤6.0 | |
7 | Errore di concentricità del Rivestimento-rivestimento | μm | ≤12.0 | |
8 | Lunghezza d'onda di taglio del cavo | nanometro | λcc≤1260 | |
9 | Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Parametri del cavo
Oggetti | Specifiche | |
Numero di fibre | 2~24 | |
Fibra ricoprente colorata | Dimensione | 250µm±15µm |
Colore | Blu, arancio, verde, Brown, grigio, bianco | |
Metropolitana sciolta | Dimensione | 2.10mm±0.05mm |
Materiale | PBT | |
Colore | Naturale | |
Membro di forza | Diametro | 1.0mm |
Materiale | Acciaio | |
Rivestimento esterno | Dimensione | 8.0mm±0.1mm |
Materiale | PE | |
Colore | Nero |
Caratteristiche meccaniche ed ambientali
Oggetti | Unisca | Specifiche |
Tensio (lungo termine) | N | 600 |
Tensione (a breve termine) | N | 1500 |
Schiacciamento (lungo termine) | N/10cm | 300 |
Schiacci (a breve termine) | N/10cm | 1000 |
Raggio di curvatura minimo (dinamica) | millimetro | 20D |
Raggio di curvatura minimo (elettricità statica) | millimetro | 10D |
Temperatura dell'installazione | ℃ | -20~+60 |
Temperatura di funzionamento | ℃ | -40~+70 |
Temperatura di stoccaggio | ℃ | -40~+70 |
Parametro tecnico
Numero di fibre | Diametro del cavo (millimetri) | Peso del cavo (kg/km) |
Resistenza alla trazione Lungo/breve Termine (n) |
Resistenza di schiacciamento Lungo/breve Termine (N/100mm) |
Piegamento Elettricità statica/dinamica del raggio (millimetro) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Caratteristiche della trasmissione | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Max Attenuation (dB/km) (+20℃) |
850 nanometro | 3,0 | 3,3 | ||
1300 nanometro | 1,0 | 1,0 | |||
1310 nanometro | 0,36 | 0,4 | |||
1550 nanometro | 0,24 | 0,23 | |||
Lunghezza d'onda sveglia-fuori del cavo (nanometro) | ≤1260 | ≤1450 |
|

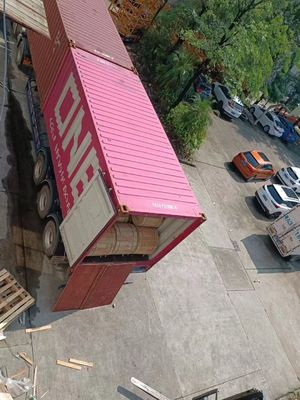

Dettaglio d'imballaggio:
1km/2km/3km/4km/5km per tamburo di legno.
5KM: 100*100*90CM. 4KM: 90*90*78CM
Trasporto: Dall'aria di sea/by o dalla consegna precisa, dipende dalla quantità di ordine
Profilo aziendale:
Il cavo ottico co della fibra jiqian di Canton., srl è situato nella città di Guangzhou, la nuova zona industriale di wai della provincia del Guangdong, città del xintang, è una collezione di ricerca scientifica, lo sviluppo, la produzione, vendite per l'integrazione di specializzazione su grande scala di impresa alta tecnologia del capitale sociale, specializzantesi nella produzione di varie specifiche del cavo del centro 2-288.
RFQ:
Siete il produttore reale?
Sì, siamo fabbrica nella porcellana di Guangzhou, benvenuta visitarci!
