Cavo a fibre ottiche aereo ASU G652D del mini di ADSS 6 centro del centro 12
ContPerson : Philip
Numero di telefono : +8613422342788
Whatsapp : +8613422342788
Quantità di ordine minimo : | 1000m | Imballaggi particolari : | tamburo di legno |
---|---|---|---|
Tempi di consegna : | 2-4day | Termini di pagamento : | Western Union, MoneyGram, T/T, L/C |
Capacità di alimentazione : | 100km all'oggi |
Luogo di origine: | La Cina | Marca: | jiqian |
---|---|---|---|
Certificazione: | ISO 9001 | Numero di modello: | GYXTW 2 4 6 8 12 i 24 centri |
Informazioni dettagliate |
|||
Tipo della fibra: | G652D/G657A1 | OEM: | Disponibile |
---|---|---|---|
Applicazione: | Condotto/antenna | Numero dei conduttori: | 12 16 24 |
Struttura: | Tubo sciolto | Temperatura di funzionamento: | -40 ~ +60 C |
Evidenziare: | Cavo a fibre ottiche aereo di GYXTW,24 cavi a fibre ottiche aerei del centro |
Descrizione di prodotto

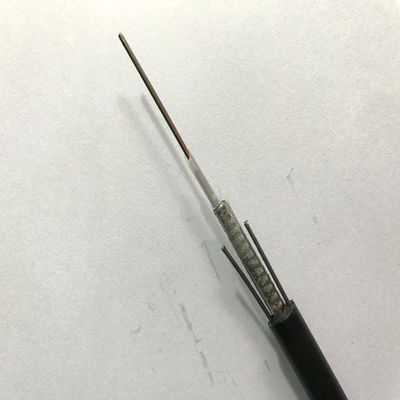

12 / 16/24 cavi ottici GYXTW G657A del centro della fibra corazzata all'aperto di singolo modo

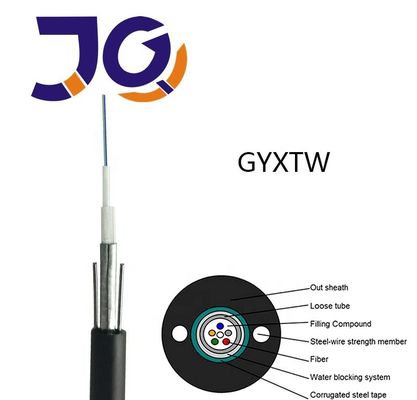

La fibra di 250μm è posizionata in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti ai due lati del nastro d'acciaio. I fili di acciaio paralleli sono disposti al nastro di due lati. Il cavo è completato con uno strato del polietilene (PE)
Caratteristiche:
1, buona prestazione di temperatura e meccanica
2, tubo sciolto ad alta resistenza che è idrolisi resistente
3, composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra
4, resistenza di schiacciamento e flessibilità
5, miglioramento di PSP a prova d'umidità
6, due fili di acciaio paralleli assicurano la resistenza alla trazione
7, installazioni di diametro basso, leggere ed amichevoli
8, stoccaggio/temperatura di funzionamento: -40℃~+70℃
Applicazione:
Utilizzabile in condotta/antenna
Parametro della fibra:
No. | Oggetti | Unità | Specificazione | |
G.652D | ||||
1 | Diametro di campo di modo | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diametro del rivestimento | μm | 124.8±0.7 | |
3 | Non circolarità del rivestimento | % | ≤0.7 | |
4 | Errore di concentricità del Centro-rivestimento | μm | ≤0.5 | |
5 | Diametro ricoprente | μm | 245±5 | |
6 | Non circolarità ricoprente | % | ≤6.0 | |
7 | Errore di concentricità del Rivestimento-rivestimento | μm | ≤12.0 | |
8 | Lunghezza d'onda di taglio del cavo | nanometro | λcc≤1260 | |
9 | Attenuazione (massimo) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Parametri del cavo:
Oggetti | Specifiche | |
Numero di fibre | 2~24 | |
Fibra ricoprente colorata | Dimensione | 250µm±15µm |
Colore | Blu, arancio, verde, Brown, grigio, bianco | |
Metropolitana sciolta | Dimensione | 2.10mm±0.05mm |
Materiale | PBT | |
Colore | Naturale | |
Membro di forza | Diametro | 1.0mm |
Materiale | Acciaio | |
Rivestimento esterno | Dimensione | 8.0mm±0.1mm |
Materiale | PE | |
Colore | Nero |
Caratteristiche meccaniche ed ambientali:
Oggetti | Unisca | Specifiche |
Tensio (lungo termine) | N | 600 |
Tensione (a breve termine) | N | 1500 |
Schiacciamento (lungo termine) | N/10cm | 300 |
Schiacci (a breve termine) | N/10cm | 1000 |
Minuti raggio di curvatura (dinamica) | millimetro | 20D |
Minuti raggio di curvatura (elettricità statica) | millimetro | 10D |
Temperatura dell'installazione | ℃ | -20~+60 |
Temperatura di funzionamento | ℃ | -40~+70 |
Temperatura di stoccaggio | ℃ | -40~+70 |
Parametro tecnico:
Numero di fibre | Diametro del cavo (millimetri) | Peso del cavo (kg/km) |
Resistenza alla trazione Lungo/breve Termine (n) |
Resistenza di schiacciamento Lungo/breve Termine (N/100mm) |
Piegamento Elettricità statica/dinamica del raggio (millimetro) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Caratteristiche della trasmissione | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Max Attenuation (dB/km) (+20℃) |
850 nanometro | 3,0 | 3,3 | ||
1300 nanometro | 1,0 | 1,0 | |||
1310 nanometro | 0,36 | 0,4 | |||
1550 nanometro | 0,24 | 0,23 | |||
Lunghezza d'onda sveglia-fuori del cavo (nanometro) | ≤1260 | ≤1450 |
|
