Due cavo a fibre ottiche monomodale corazzato di acciaio di forza parallela GYXTW GYFXTY del filo

Descrizione di prodotto

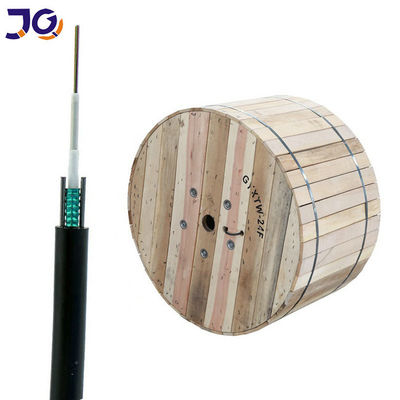

due cavo a fibre ottiche monomodale corazzato di acciaio di forza parallela GYXTW del filo

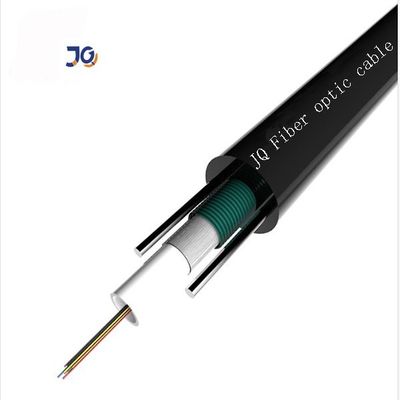

Descrizione di GYXTW





I bers del fi, 250μm, sono posizionati in un tubo sciolto fatto di alta plastica del modulo. Il tubo è fi lled con un composto lling del fi resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua. Due fili di acciaio paralleli sono disposti al lato due del nastro d'acciaio. I fili di acciaio paralleli sono disposti al nastro di due lati. Il cavo è completato con una guaina del polietilene (PE).





Caratteristiche





1. il tubo sciolto centralmente è situato con la buona lunghezza in eccesso e minimizza l'influenza del cavo laterale di crush.double mentre il membro di forza fornisce la prestazione eccellente di sforzo.

2. Il tubo è avvolto longitudinalmente con uno strato di PSP, la prestazione resistente alla compressione eccellente.

3. Fra lo PSP e la acqua didascalia sciolta del tubo il materiale si applica per tenere il compatto del cavo ed a tenuta d'acqua.





Applicazione



1. adatto ad installazione nell'ambiente della condotta o aereo per la comunicazione fra gli uffici,

2. rete metropolitana.

3. accedi alla rete ed è particolarmente adatto a situazione







Caratteristiche ottiche

Oggetti		Unità	Specificazione
			G652D
Diametro di campo di modo	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Diametro del rivestimento		um	124,8±0.7
Non circolarità del rivestimento		%	≤0.7
Errore di concentricità del Centro-rivestimento		um	≤0.5
Diametro ricoprente		um	245±5
Non circolarità ricoprente		%	≤6.0
Errore di concentricità del Rivestimento-rivestimento		um	≤12
Lunghezza d'onda di taglio del cavo		nanometro	acc≤1260
Attenuazione (massimo)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Parametri del cavo

Oggetti		Specifiche
Numero di fibre		2~24
Fibra ricoprente colorata	Dimensione	250μm+15μm
	Colore	Blu, arancio, verde, Brown, grigio, bianco, rosso, nero, giallo, viola, rosa, turchese
Metropolitana sciolta	Dimensione	2.0mm±0.05mm
	Materiale	PBT
	Colore	Naturale
Membro di forza	Diametro	1.0mm/0.7mm
	Materiale	Acciaio
Rivestimento esterno	Dimensione	6.0~9.0mm
	Materiale	PE
	Colore	Nero





Parametri tecnici

Fibra Conteggio	Cavo Diametro (millimetri)	Peso del cavo kg/km)	Resistenza alla trazione Lungo/breve Termine (n)	Resistenza di schiacciamento Lungo/breve Termine (N/100mm)	Piegamento Elettricità statica/dinamica del raggio millimetro)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D

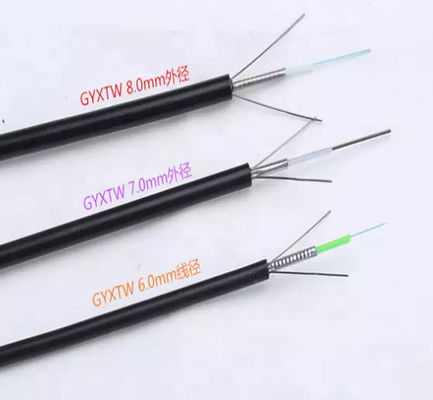

showes delle immagini dei dettagli
