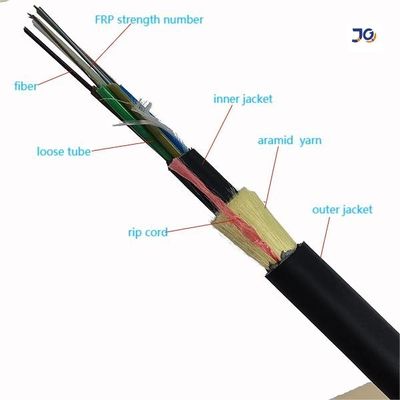

Portata 100m di singolo modo di forza del filato di Aramid 12/24 di cavo a fibre ottiche dei centri ADSS
Che cosa è cavo di ADSS?
il Tutto dielettrico si riferisce all'uso del materiale del tutto dielettrico (mezzi uno che ha proprietà non conducenti non metalliche, con un materiale isolante che resiste al passaggio della corrente elettrica attraverso il cavo. L'autosufficiente si riferisce alla capacità del membro rinforzante del cavo ottico di resistere al suoi propri peso e carico esterno. Il cavo di ADSS, pricipalmente, è usato sulle strutture di palo di potere, in modo da è richiesto di avere alta forza meccanica e di potere da resistere all'impatto di forti ambienti elettrici.
Caratteristiche
1. È auto-complementare e non utilizza gli elementi metallici che siano conduttivi;
2. I suoi costi dell'installazione più in basso sono confrontati a OPGW (messa a terra ottica) e a OPAC (cavo allegato ottico);
3. Ha forza meccanica stupefacente, peso basso, può trattare il carico esterno ed adatto ad alto caricamento e ciclo dello scarico;
4. La prestazione di tensione del suo del aramid del filato cavo di aumento come pure prestazione di temperatura nell'ambito di tempo sfavorevole;
5. progettazione specifica ai bisogni di applicazione
·Applicazione
Società di elettricità, società di telecomunicazioni, ferrovie e gruppi della rete privata per le telecomunicazioni
Progettato per installazione sulle linee di trasmissione e di distribuzione
Può essere installato vicino ai conduttori
Ideale per le applicazioni del underbuilt che richiedono il tempo morto minimo
Per le reti di telecomunicazioni che dispongono un premio sulla messa a punto rapida e a basso costo
Per le applicazioni di FTTX quale FTTH (fibra alla casa)
·Norme
Il cavo di ADSS aderisce a IEEE standard la P 1222 come pure all'IEC 60794-1.
Struttura e caratteristiche tecniche
1. singolo rivestimento di ADSS
| numero di fibre |
struttura |
fibra per tubo |
diametro del tubo del losse
(Millimetro)
|
Diametro di FRP/pad (millimetro) |
Spessore del rivestimento esterno (millimetri) |
Ref. Outer
Diametro
(millimetro) |
Ref. Weight
(kg/km) |
| Rivestimento del PE |
Al rivestimento |
| 4 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1,7±0.1 |
9,8 |
80 |
90 |
| 6 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 8 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 12 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 24 |
1+5 |
6 |
2,0 |
2.0/2.0 |
1.7±0.1 |
9,8 |
85 |
95 |
| 48 |
1+5 |
12 |
2,0 |
2.0/2.0 |
1.7±0.1 |
10,0 |
88 |
98 |
| 72 |
1+6 |
12 |
2,2 |
2.0/2.0 |
1.7±0.1 |
10,5 |
98 |
108 |
| 96 |
1+8 |
12 |
2,2 |
2.0/3.4 |
1.7±0.1 |
12,0 |
122 |
135 |
| 144 |
1+12 |
12 |
2,2 |
3.0/7.2 |
1.7±0.1 |
15,2 |
176 |
189 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
2. Rivestimento del doppio di ADSS
| numero di fibre |
struttura |
fibra per tubo |
diametro del tubo del losse
(Millimetro)
|
Diametro di FRP/pad (millimetro) |
Spessore del rivestimento esterno (millimetri) |
Ref. Outer
Diametro
(millimetro) |
Ref. Weight
(kg/km) |
| Rivestimento del PE |
Al rivestimento |
| 4 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 6 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 8 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 12 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 24 |
1+5 |
6 |
2,0 |
2.0/2.0 |
1.7±0.1 |
12,0 |
128 |
138 |
| 48 |
1+5 |
12 |
2,0 |
2.0/2.0 |
1.7±0.1 |
12,5 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2 |
2.0/2.0 |
1.7±0.1 |
13,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2 |
2.0/3.4 |
1.7±0.1 |
14,5 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2 |
3.0/7.2 |
1.7±0.1 |
16,5 |
212 |
228 |
Punte: tutte le specifiche nella tavola del abolve sono dati approssimativi, per più specifiche di detals,
i pls contattano i nostri salers.
|
Tipo della fibra
|
Attenuazione
(+20℃)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·chilometro |
≥500MHz·chilometro |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·chilometro |
≥500MHz·chilometro |
---
|
Manifestazioni dell'immagine dei dettagli
singolo cavo a fibre ottiche del rivestimento ADSS
doppio cavo a fibre ottiche del rivestimento ADSS
Imballaggio:
1. Siete fabbrica diretta?
come produttore professionista del cavo, specializzato in cavo a fibre ottiche, cavo di sblocco di MPO, cavo di toppa a fibra ottica.
I nostri prodotti pricipalmente sono esportati verso Europa, il Sudamerica ed alcuni altri paesi e aree.
2. Che cosa è i vostri prodotti principali?
Cavi flessibili dell'interno ADSS dei cavi a fibre ottiche FTTH dei cavi a fibre ottiche all'aperto
Cavo di toppa ottico ottico della st MTP MPO dello Sc LC FC dei cavi di toppa di toppa del cavo a fibre ottiche corazzato dell'interno dei cavi
3. Periodo di garanzia di qualità del prodotto?
20 anni garantiscono per cavo a fibre ottiche
4. Avete certificato per materia prima?
Sviluppiamo la cooperazione a lungo termine di relazione con i fornitori qualificati di materia prima di ISO9001 ROHS
