Descrizione del prodotto

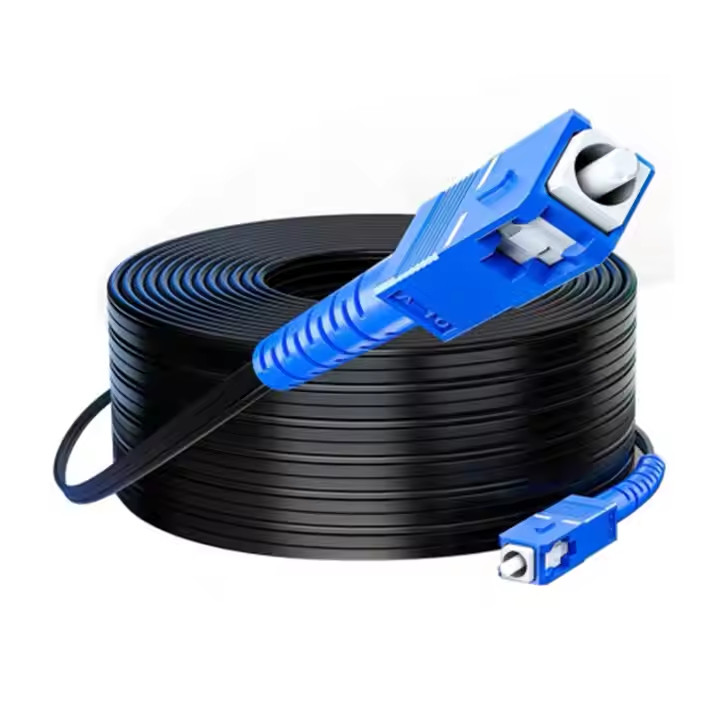

Questo cavo patch in fibra ottica SC/APC a SC/UPC è progettato per connessioni affidabili e ad alte prestazioni nelle reti di telecomunicazioni e dati. Adotta fibra simplex monomodale 9/125µm con una struttura bufferizzata da 900µm, garantendo durata e trasmissione stabile.
Ogni cavo patch è terminato in fabbrica, lucidato UPC e testato al 100% per la perdita di inserzione e la perdita di ritorno. I risultati dei test sono registrati e tracciabili con un numero di controllo qualità univoco, garantendo un'affidabilità a lungo termine. Il cavo è conforme agli standard TIA/EIA-568-B.3Telcordia GR-326-CORE Issue 3requisiti Telcordia GR-326-CORE Issue 3, garantendo un'eccellente geometria della faccia terminale e prestazioni ottiche superiori.
La guaina LSZH da 3,0 mm offre resistenza alla fiamma e bassa emissione di fumo, rendendola sicura per l'uso in ambienti interni, inclusi data center, FTTH, FTTX, LAN e sale telecomunicazioni. Disponibile in lunghezze di 1 m, 2 m e 3 m, questo cavo patch offre opzioni di installazione flessibili per diverse esigenze di rete.
Caratteristiche principali:
-
Tipo di connettore: SC/APC a SC/UPC
-
Tipo di fibra: Simplex monomodale 9/125µm
-
Materiale della guaina: LSZH, diametro esterno 3,0 mm
-
Lucidato e terminato in fabbrica per prestazioni stabili
-
Pienamente conforme agli standard TIA/EIA e Telcordia
-
Testato al 100% per la perdita di inserzione e la perdita di ritorno con registrazioni QC tracciabili
-
Opzioni di lunghezza: 1 m, 2 m, 3 m
-
Ideale per FTTH, FTTX, data center, LAN, CATV e applicazioni di telecomunicazioni

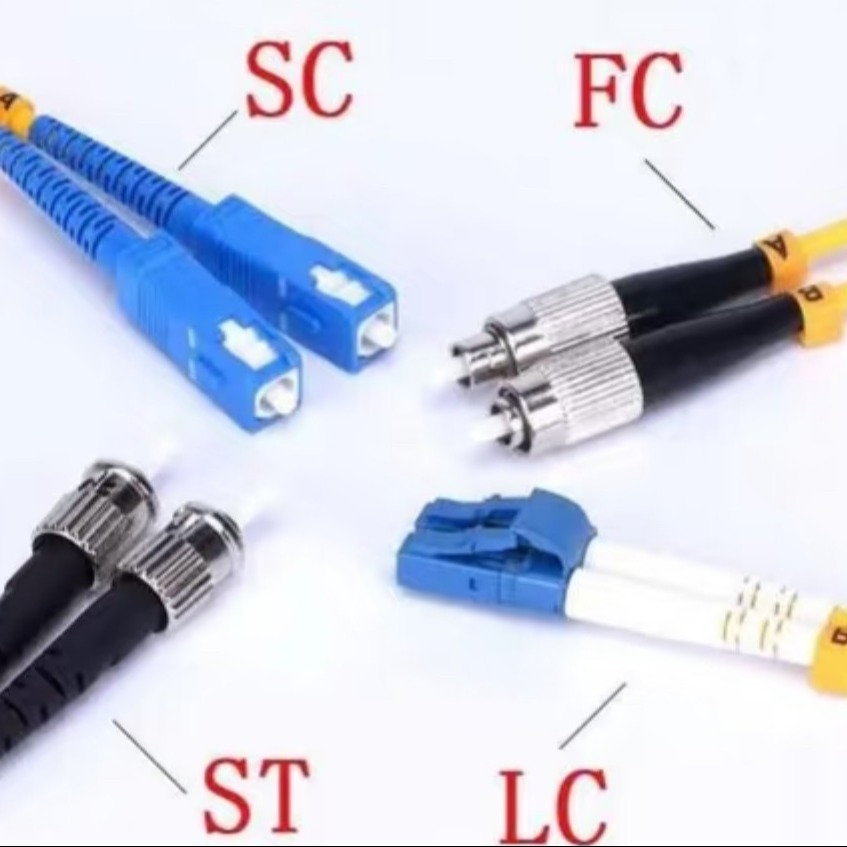

Tipo di connettore
Caratteristica
Bassa perdita di inserzione
Elevata perdita di ritorno
Buona ripetibilità
Buona intercambiabilità
Eccellente adattabilità ambientale
Caratteristiche ottiche
|
Parametro
|
PC
|
UPC
|
APC
|
Multimodale
|
|
Perdita di inserzione
|
≤0,3dB
|
0.1dB0,3dB
|
0.1dB0,3dB
|
0.1dB0,3dB
|
|
Perdita di ritorno
|
≥40dB
|
≥50dB
|
≥60dB
|
≥35dB
|
|
Scambio
|
0.1dB0,2dB
|
|
Ripetibilità
|
0.1dB0,2dB
|
|
Durata
|
>1000 volte
|
|
Resistenza alla trazione
|
>10kg
|
|
Intervallo di temperatura
|
-40 GeometriaC a +85°C
|
Dati tecnici
|
Tipo
|
Standard,Master
|
|
Stile
|
LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Fibra
|
Singlemode/Multimode
50/125,62.5/125(Multi Ghiera OM2&OM1
50/125,10G(Multi mode)OM3
|
|

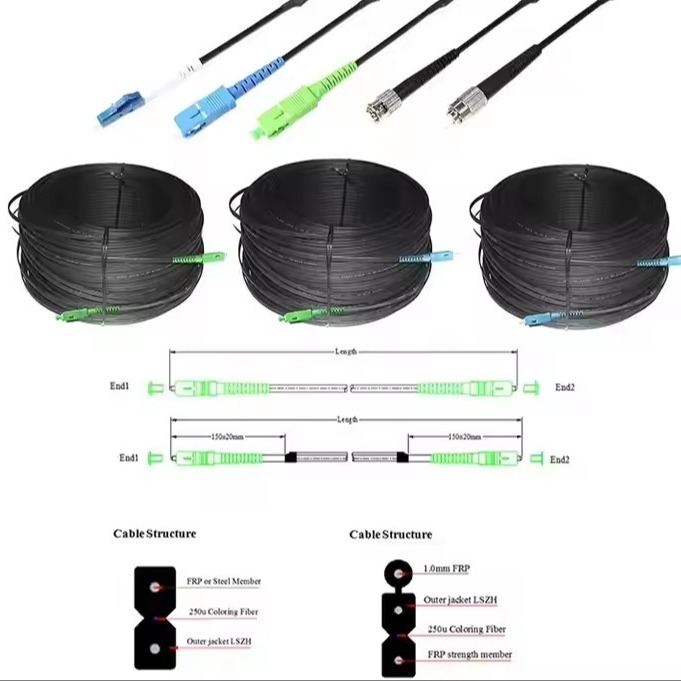

Cavo
|
Simplex,Duplex
diametro esterno:3.0mm,20mm,0.9mm
PVC o LSZH
|
|
Lucidatura Metodo
|
UPC,SPC,APC(8°&6°)
|
|
Inserimento Ritorno
|
≤0.1dB (Per Singolo mode Apice
≤0.25dB (Per Singolo mode Sotto
≤0.25dB (PerMultimode)
da DORCZX-1 JDSRM3750
|
|
Perdita di Ritorno
mode) Ghiera
|
UPC≥50dB
SPC≥55dB
APC≥60dB (tip.65dB)
Testato da JDSRM3750
|
|
Ripetibilità ≤
|
0.1dBFunzionamento
|
|
temperatura -400 C
|
° Geometria 850 C ° Geometria
|
|
Requisito
(Singolomode) Ghiera
|
Faccia terminale Raggio 7mm≤R≤12mm (Per
APC) 10mm≤R≤25mm (Per
Standard) Sotto
Offset≤50μm (Per Master) Apice
Offset≤50μm (Per Standard) Sotto
taglio-50nm SU≤50nm Testato
da DORCZX-1 Applicazione
|
Sale di comunicazione
FTTH (Fiber to The Home)
LAN (Local Area Network)
FOS(sensore a fibra ottica)
Sistema di comunicazione a fibra ottica
Apparecchiature collegate e trasmesse a fibra ottica
Prodotti consigliati
Imballaggio e consegna
Imballaggio: 100/Pcs in una scatola di cartone o OEM.
Spedizione: via mare, via aerea, via corriere: DHL/UPS/Fedex/EMS/TNT ecc.
Consegna: 3-5 giorni dopo il pagamento, in base alla quantità dell'ordine.
Immagini di fabbrica
FAQ – Cavo patch in fibra ottica SC/APC a SC/UPC
Q1: Qual è la differenza tra i connettori SC/APC e SC/UPC?
A1: I connettori SC/APC utilizzano una faccia terminale angolata di 8° per ridurre la riflessione posteriore, mentre i connettori SC/UPC hanno una superficie piana con contatto ultra-lucidato. APC è comunemente utilizzato in CATV, FTTx e reti di alta precisione, mentre UPC è spesso utilizzato in applicazioni dati e di telecomunicazioni.
Q2: Questo cavo patch è monomodale o multimodale?
A2: Questo è un
cavo patch in fibra ottica monomodale (SM), che utilizza fibra simplex 9/125µm per la trasmissione a lunga distanza e ad alta velocità.Q3: Quali lunghezze sono disponibili?
A3: Le lunghezze standard includono
1 m, 2 m e 3 m, ma possiamo personalizzare altre lunghezze su richiesta.Q4: Quale materiale della guaina viene utilizzato?
A4: Il cavo utilizza una
guaina LSZH (Low Smoke Zero Halogen) da 3,0 mm, che è ignifuga e più sicura per le installazioni interne.Q5: Questi cavi patch vengono testati prima della spedizione?
A5: Sì, ogni cavo patch è
testato al 100% in fabbrica per la perdita di inserzione e la perdita di ritorno, con dati di test tracciabili.Q6: A quali standard è conforme il prodotto?
A6: Il cavo patch soddisfa gli standard
TIA/EIA-568-B.3 e Telcordia GR-326-CORE Issue 3, garantendo una qualità costante e prestazioni affidabili.Q7: Dove può essere utilizzato questo cavo patch?
A7: È ideale per
FTTH, FTTX, LAN, CATV, data center e reti di telecomunicazioni.Q8: Posso ordinare connettori o lunghezze personalizzate?
A8: Sì, tipi di connettori personalizzati (LC, FC, ST, ecc.) e lunghezze dei cavi sono disponibili su richiesta.
