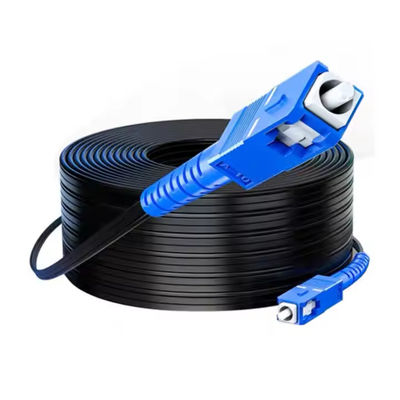

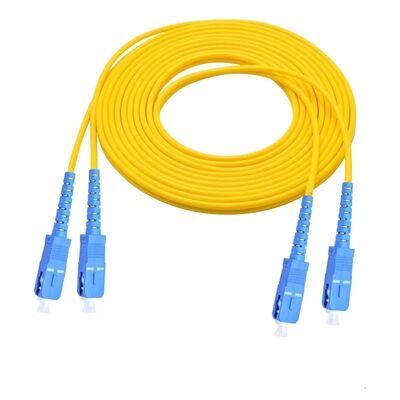

Connettore mono-modo Simplex/Duplex SC/APC SC/UPC
Il cavo di patch in fibra ottica a modalità singola è terminato con connettori SC APC o SC UPC e disponibile in configurazione simplex o duplex.Viene utilizzato per collegare sistemi CATV, interruttori ottici, trasmettitori, ricevitori e box terminali.
Il cordone patch è caratterizzato da basse perdite di inserimento, basse perdite di ritorno e alta affidabilità.
Supporta molteplici opzioni di connettore tra cui SC LC ST e MTRJ con PC UPC o APC per soddisfare i requisiti standard e personalizzati.
✅ Caratteristiche
• Basse perdite di inserimento e elevate perdite di ritorno.
• Ottima ripetibilità e intercambiabilità.
• prestazioni stabili con una forte adattabilità all'ambiente.
✅ Applicazioni
• sale di comunicazione e apparecchiature di telecomunicazione.
• Fibra FTTH alle reti domestiche.
• sistemi LAN di rete locale.
• Sensori a fibra ottica e sistemi di monitoraggio.
• apparecchiature di comunicazione e trasmissione in fibra ottica.
Caratteristiche ottiche
|
Parametro
|
PC
|
UPC
|
APC
|
Multi-modalità
|
|
Perdita di inserimento
|
≤ 0,3 dB
|
≤0.3 dB
|
≤0.3 dB
|
≤0.3 dB
|
|
Perdita di rendimento
|
≥40 dB
|
≥50 dB
|
≥60 dB
|
≥ 35 dB
|
|
Scambio
|
≤0.2 dB
|
|
Ripetibilità
|
≤0.2 dB
|
|
Durata di vita
|
>1000 volte
|
|
Resistenza alla trazione
|
> 10 kg
|
|
Intervallo di temperatura
|
- Quaranta.°C a +85°C
|
Dati tecnici
|
Tipo
|
Standard, Maestro.
|
|
Stile
|
LC,SC,ST,FC.MUDIN,MPO, SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Fibra
|
Modulo singolo/multimodo
50/125,62.5/125 ((Multi modalità) OM2&OM1
50/125,10G ((Multi) modalità) OM3
|
|
Cavo
|
Simplex, Duplex
diametro esterno:3.0 mm, 20 mm,0.9 mm
PVC o LSZH
|
|
Polizione Maniere
|
UPC,SPC,APC ((8°&6°)
|
|
Inserimento Perdite
|
≤ 0,1 dB (Per Non sposato modalità Maestro)
≤ 0,25 dB (per Non sposato modalità Standard)
≤ 0,25dB (per multimodo)
Testato da JDSRM3750
|
|
Ritorno Perdite
(Singolo) modalità)
|
UPC≥50dB
SPC≥ 55dB
APC≥60dB (in genere 65dB)
Testato da JDSRM3750
|
|
Ripeto. capacità
|
≤0.1 dB
|
|
Funzionamento temperatura
|
-400 C° a 850 C°
|
|
Geometria Requisito
(Singolo) modalità)
|
Ferrule Fatto finale Radio
7 mm≤R≤12 mm (per APC)
10 mm≤R≤25 mm (per Standard)
Apex Offset≤30μm (per Maestro)
Apex Offset≤50μm (per Standard)
Sotto taglio 50 nm SU≤50 nm
Testato da DORCZX-1
|
Prodotti raccomandati
Imballaggio e consegna
Imballaggio: 100/pcs in una scatola di cartone o OEM.
Spedizione:via mare,via aerea,via espressa:DHL/UPS/Fedex/EMS/TNT ecc.
Consegna: 3-5 giorni dopo il pagamento, in base alla quantità dell'ordine.
Immagini di fabbrica
✅ FAQ
1Lei è un' azienda commerciale o un produttore?
Siamo un produttore professionale con oltre 10 anni di esperienza, specializzato nella ricerca, sviluppo e produzione di cavi in fibra ottica, cavi a goccia e cordoni di patch in fibra ottica.La nostra fabbrica si trova a Guangzhou., Cina, e le visite in fabbrica sono accolte calorosamente.
2Come si assicura la qualità del prodotto?
Tutti i cavi in fibra ottica sono completamente testati prima della consegna dopo che la produzione è stata completata.
3Accettate piccoli ordini?
Si, i piccoli ordini sono accettati. Supportiamo nuovi progetti e clienti, poiché crediamo che la cooperazione a lungo termine spesso inizia da piccoli ordini.
4Qual e'il tempo di consegna?
Il tempo di consegna standard è di circa 3 a 7 giorni lavorativi, a seconda della quantità dell'ordine. Organizziamo sempre la produzione e la spedizione il più rapidamente possibile dopo il pagamento.
