Descrizione di prodotto

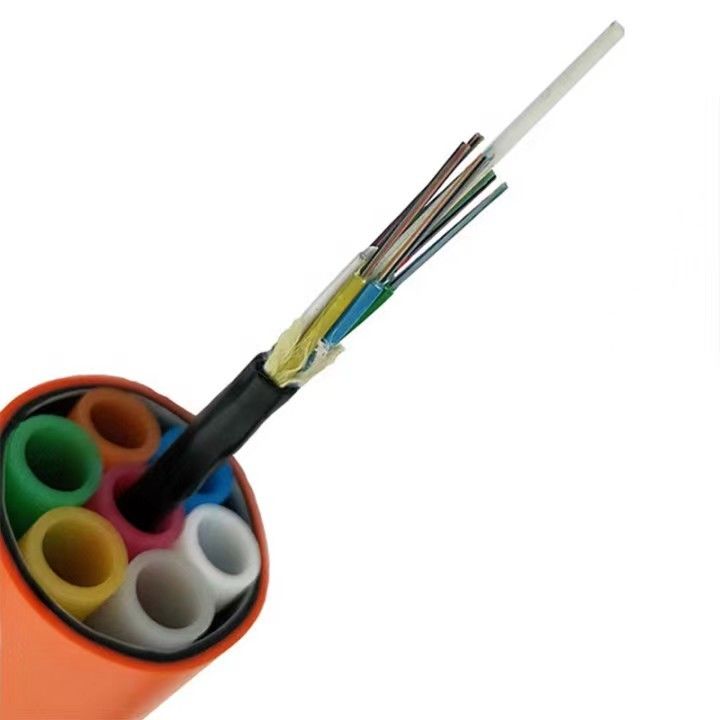

Cable a micro condotto gonfiato ad aria GCYFY
Descrizione del prodotto
GCYFY Air-Blown Micro Duct Cable è progettato con una struttura di tubo all'aria aperta, fornendo prestazioni eccezionali per le moderne reti di comunicazione.Questo cavo è progettato per l'installazione in micro condotti utilizzando la tecnologia a soffiata d'aria, garantendo un'implementazione rapida, efficiente ed economicamente conveniente.
Ogni tubo libero contiene fibre ottiche di alta qualità protette con gel impermeabilizzante, che offrono un'eccellente resistenza meccanica e una trasmissione affidabile anche in ambienti difficili.La struttura a strati aumenta la resistenza alla trazione, mentre l'involucro esterno garantisce durata e resistenza all'umidità e allo stress ambientale.
Con la sua elevata densità di fibre e il design ottimizzato, il cavo micro-duct GCYFY è la soluzione perfetta per FTTx, reti backbone, data center,e reti metropolitane in cui è richiesta trasmissione dati ad alta velocità e di grande capacità.
1Modello: GCYFY-96B1.3
2. Sezione trasversale del cavo
Caratteristiche ottiche
| Articolo |
Specificità |
| Tipo di fibra |
G.652D |
| Attenuazione |
|
| @ 1310 nm |
≤ 0,36 dB/km |
| @ 1383 nm |
≤ 0,35 dB/km |
| @ 1550 nm |
≤ 0,22 dB/km |
| @ 1625 nm |
≤ 0,30 dB/km |
| Lunghezza d'onda di taglio del cavo (λcc) |
≤ 1260 nm |
| lunghezza d'onda di dispersione zero ((nm) |
1300 ~ 1324 nm |
| Pendiente di dispersione zero |
≤ 0,092 ps/nm2.km |
| Dispersione cromatica |
|
| @ 1288 ~ 1339 nm |
≤ 3,5 ps/ (n.km) |
| @ 1550 nm |
≤ 18 ps/nm. km |
| @ 1625 nm |
≤ 22 ps/nm. km |
| PMDQ |
≤ 0,2 ps/km1/2 |
| Diametro del campo di modalità @ 1310 nm |
9.2±0.4 um |
| Errore di concentrazione centrale |
≤ 0,6 um |
| Diametro del rivestimento |
125.0±0.7 um |
| Rivestimento Non circolare |
≤ 1,0% |
| Diametro del rivestimento |
245 ± 10 um |
| Test di prova |
100 kpsi (= 0,69 Gpa), 1% |
Colore della fibra e del tubo
Caratteristiche
GCYFY microcavo a sfogo d'aria torto a guscio libero adotta rinforzo non metallico e nessuna struttura corazzata, che può essere tirata o micro-tubo a sfogo d'aria nel tubo protettivo esterno che è stato posato,e poi soffiato in aria Il metodo di posa rompe le limitazioni della tecnologia di posa dei cavi delle condotte esistenti, migliora l'efficienza di utilizzo della condotta ed è facile da ampliare
CavoParametri
|
Cori
|
Cuori/tubo
|
Diametro di FRP (mm)
|
Spessore della guaina (mm)
|
Diametro totale approssimativo
(mm)
|
Approximativamente.
peso (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Caratteristiche ambientali
| Temperatura di funzionamento |
-35oC ~ +70oC |
| Temperatura di stoccaggio e trasporto |
-35°C ~ +70°C |
| Temperatura di installazione |
-15°C ~ +60°C |
Applicazioni
• Il cavo può essere utilizzato come cavo a goccia dei segmenti di alimentazione nelle reti FTTH e può essere posato con soffiatura d'aria per collegare il punto di ramificazione con il punto di accesso per gli abbonati.Il cavo è applicabile anche nelle reti di spina dorsale , reti metropolitane e reti di accesso.
Durata della consegna
• Lunghezza standard: 2.000 m; sono disponibili anche altre lunghezze.
Domande frequenti
Q1: Qual è l'applicazione del cavo a micro condotto gonfiato dall'aria GCYFY?
A:È utilizzato principalmente per FTTx, reti backbone, data center e reti metropolitane, offrendo un'elevata densità di fibra e un'installazione veloce.
Q2: Come viene installato il cavo?
A:Il cavo GCYFY è stato progettato per l'installazione a aria soffiata in micro condotti, consentendo un'implementazione rapida, flessibile ed economicamente conveniente.
Q3: Quali sono i vantaggi della struttura a fili di tubi sciolti?
A:Fornisce un'eccellente resistenza meccanica, flessibilità e protezione delle fibre, garantendo prestazioni di trasmissione stabili.
D4: Il cavo è impermeabile?
A:Sì, i tubi sciolti sono riempiti di gel che blocca l'acqua per evitare che l'umidità penetri e protegga le fibre.
Q5: Quali contati di fibre sono disponibili?
A:Le opzioni comuni includono i core 24, 48 e 96, ma i numeri di fibra personalizzati possono essere forniti in base ai requisiti del progetto.
Q6: Offrite il servizio OEM?
A:Sì, supportiamo gli ordini OEM e possiamo stampare il tuo logo o etichetta sui prodotti e sulle confezioni.
Q7: Posso ottenere dei campioni prima dell'acquisto in serie?
A:Assolutamente, gli ordini di campioni sono disponibili per il test e la valutazione della qualità.
