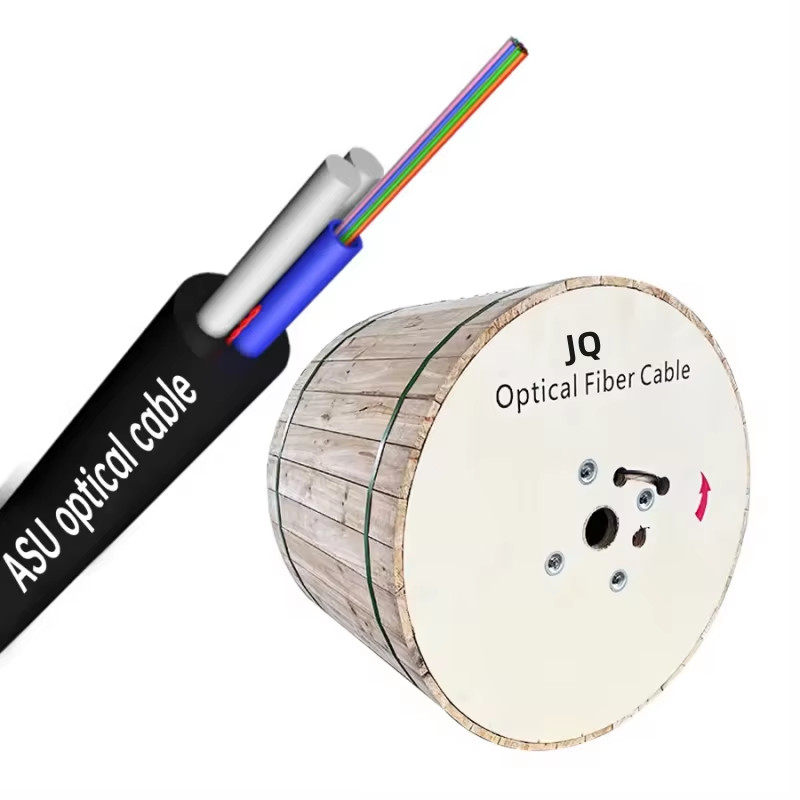

Cavo a fibra ottica ASU mini -ADSS
distrizione
cavo in fibra ottica ASU, noto anche come mini cavo in fibra ottica ADSS,è un cavo dielettrico autoportante esterno aereo contenente un tubo allentato riempito da fino a 24 fibre ottiche (massimo 24 fibre ottiche in totale)Le fibre sono protette dall'umidità da gelatina e materiale idro-espandibile all'interno del tubo sciolto.
È interamente dielettrico e dispone di due elementi di resistenza in FRP come elemento di trazione, che forniscono forza di trazione ed evitano scariche elettriche tra le connessioni.È molto più facile e leggero da maneggiare e installare rispetto ad altri cavi esterni, eliminando la necessità di utilizzare stringhe o messa a terra.
Caratteristiche
-
1È comunemente di lunghezza di 80 m o 120 m con un peso inferiore.
-
2Esso è utilizzato principalmente nella via di comunicazione del sistema di trasmissione aerea ad alta tensione, e può anche essere utilizzato nella linea di comunicazione sotto la.ambiente come zona di fulmini e linea aerea a lunga distanza.
-
3Il cavo in fibra ottica ASU non solo consente di risparmiare l'uso di filati di aramid importati, ma anche di risparmiare la produzione di fili di fibra.ma anche ridurre il costo di produzione a causa della riduzione della dimensione complessiva della struttura.
-
4. Grande resistenza alla trazione e resistenza ad alte/basse temperature
-
5La durata di vita è di oltre 30 anni.
Dettagli immagini

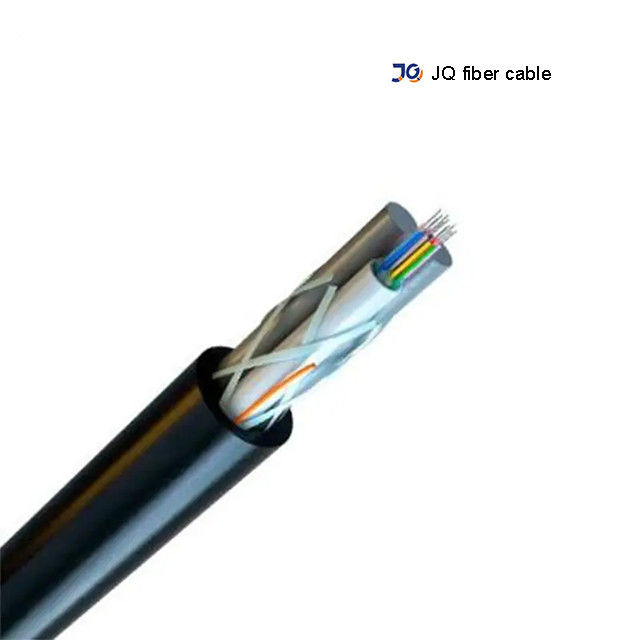

mini adss ASU cavo a fibra

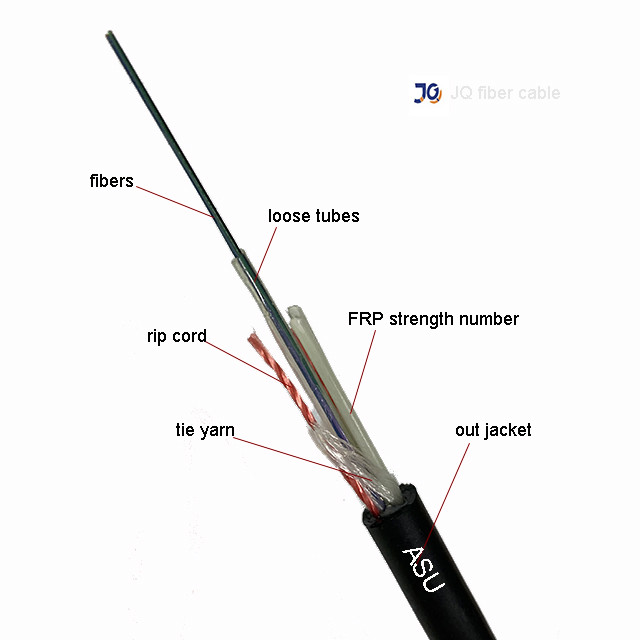

Cavo in fibra ottica ASU-mini ADSS

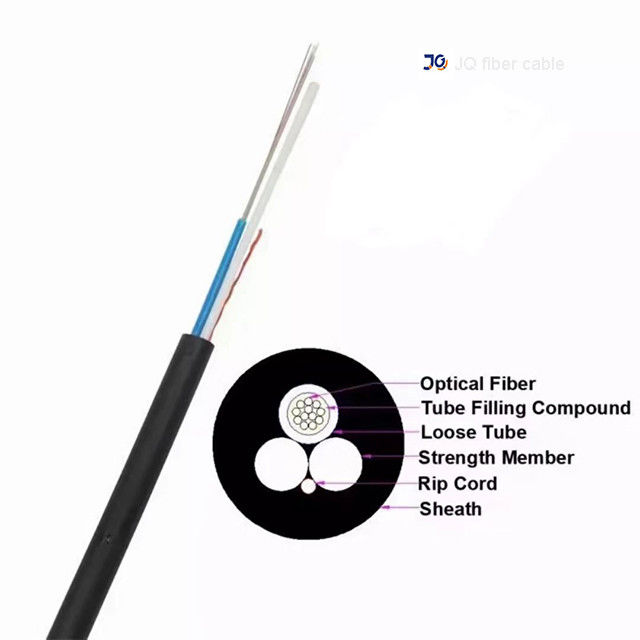

Struttura e specifiche tecniche
| numero di fibre |
struttura |
fibre per tubo |
diametro del tubo di perdita
(MM)
|
Diametro del FRP/pad (mm) |
Spessore della giacca esterna ((mm) |
Riferimento esterno
Diametro
(mm) |
Peso di riferimento
(kg/km) |
| Giubbotto in PE |
|
| 4 |
1 + 2 |
4 |
1.9 |
2.0/2.0 |
1.7± 0.1 |
8.0±0.2 |
60 |
|
| 6 |
1 + 2 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
8.0±0.2 |
60 |
|
| 8 |
1 + 2 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
8.0±0.2 |
60 |
|
| 12 |
1 + 2 |
12 |
1.9 |
2.0/2.0 |
1.7±0.1 |
8.0±0.2 |
60 |
|
| 24 |
1 + 2 |
24 |
2.5 |
2.0/2.0 |
1.7±0.1 |
8.5±0.2 |
70 |
|
Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,
Per favore contatta i nostri venditori.
|
Tipo di fibra
|
Attenuazione
(+20°C)
|
Larghezza di banda
|
Lunghezza d'onda di taglio del cavo ottico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500MHz·km |
≥ 500MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500MHz·km |
--- |

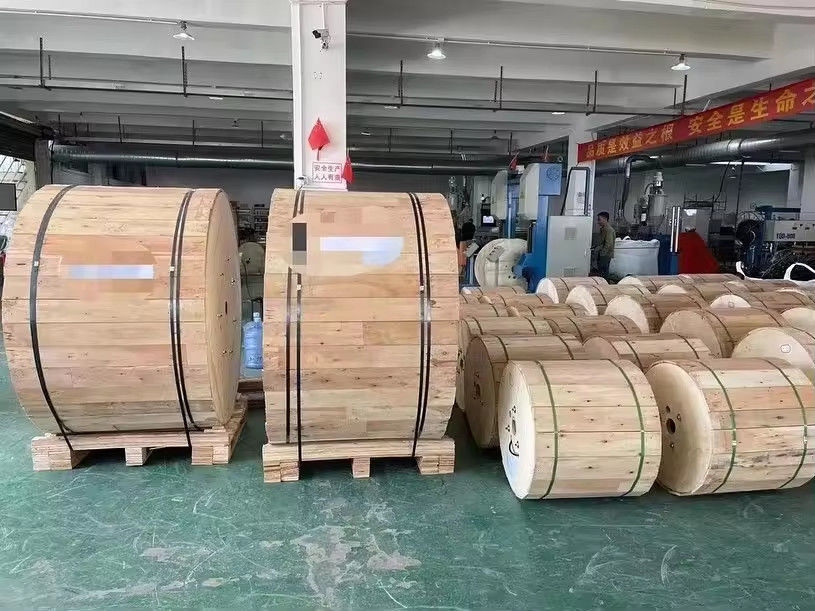

Imballaggio:
Domande frequenti
1D: Lei è una fabbrica o una società commerciale?
R: Siamo una fabbrica
2Q: Qual è il MOQ?
R: Il MOQ del cavo in fibra ottica è di 15 km.
3D: Quale marca di fibra utilizzi?
A: YOFC, Fiberhome, Corning, ecc.
4. D: Puoi accettare piccoli ordini?
A: Sì, il piccolo ordine è disponibile.Sosteniamo il nuovo progetto dei nostri clienti come sappiamo che il business è sempre da piccolo ordine.
5D: Qual è il tempo di consegna?
R: Il tempo di consegna generale è di 10 giorni dopo la conferma dell'ordine.
6Puoi fornire prodotti e logo personalizzati?
R: Sì. Forniamo il servizio OEM.
7- Quali sono i termini di pagamento?
A: Accettiamo T/T, L/C, Western Union, 30% di deposito e 70% prima della spedizione.
