Cable a fibra ottica ad aria aperta a doppia camicia in HDPE MultiCores Filato di aramide

10km
MOQ
Cable a fibra ottica ad aria aperta a doppia camicia in HDPE MultiCores Filato di aramide
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Application: outdoor overhead
fiber counts: 4-144 cores
span: 80m 100m 200m or customerized
fiber per tube: 4/6/8/12/24 Cores
OEM: acceptable
strength number: Fiber rainforce plastics (FRP) Aramid Yarn
structure: Stranded Loose Tube with filler (if needed)
jacket color: Black, Blue, Grey, Customized, Green
Operating temperature: -40℃ to +80℃
Fiber type: G652D, OM3, G657A, 50/125
Fiber Grade: G.652D, G.657A1, G.657A2, G.657B3
Strengthen Core: FRP
Strength Member: Steel Messenger Wire/FRP
Tensile Strength: 1000N (Short-term)/ 600N (Long-term)
Armoring: Steel wire
Mode Field Diameter: 1310nm 9.2±0.4μm
Single Armour Material: Corrugated aluminium tape
Out Color: blue\Customized
Number Of Conductors: 2,4,8,12,24,48,96
Iber Material: single mode G652 G655 G657
Sheath: PVC,LSZH
Outdoor: Outdoor Fiber Optic Cable
Transport Package: Wooden Drum
Laying Methods: Aerial
Water Blacking Material: Water Blocking Tape
Evidenziare:

Cavo in fibra ottica per giacca per esterni in HDPE

,

Cavo a fibra ottica aereo ADSS

,

Cavi in fibre di filato di aramid multicore
Informazioni di base
Place of Origin: Guangzhou China
Marca: JQ or customerized
Certificazione: ISO9001 CE FCC ROHS
Model Number: ADSS-12/24/48 /96 hilos
Termini di pagamento e spedizione
Packaging Details: Wooden drum or Customized
Delivery Time: about 12 working days
Payment Terms: T/T, Western Union,Alipay
Supply Ability: 800KM per day
Descrizione di prodotto

Visualizzazione dei cavi in fibra ottica ADSS

Il cavo in fibra ottica ADSS (All-Dielectric Self-Supporting) è progettato per essere installato senza la necessità di componenti metallici conduttivi, consentendogli di sostenere il proprio peso tra le strutture.È adatto sia alle fibre monomode che a quelle multimode, con configurazioni disponibili fino a 144 fibre.

Comunemente utilizzati per installazioni aeree – dai collegamenti polo-edificio alle connessioni città-città a lunga distanza – i cavi ADSS sono ideali per applicazioni di condotti nelle reti locali, nei circuiti dei campus,e distribuzioni all'esterno degli impiantiIl sistema di cablaggio completo, compresi i raccordi di sospensione, l'hardware senza soluzione di continuità e i contenitori di terminazione, garantisce prestazioni di alta affidabilità per un circuito di trasmissione completo.

Caratteristiche chiave

  • Può essere installato senza spegnere le linee elettriche.

  • Performance anti-tracking (AT) eccellenti, con una tensione massima della guaina di funzionamento fino a 25 kV.

  • Il design leggero e di piccolo diametro riduce al minimo il carico del vento e del ghiaccio sulle torri e sui pali.

  • Capaci di installazione a lungo raggio fino a 1000 m tra i supporti.

  • Alta resistenza alla trazione e ampia tolleranza alle temperature.

  • Lunga durata fino a 30 anni.

Applicazioni

  • Reti LAN, WAN e metropolitane

  • Impieghi FTTH e FTTX

  • Sistemi CATV e GPON/EPON

  • Centri dati e trasmissione a banda larga

  • Terminazione del dispositivo attivo

  • Reti metropolitane e locali

  • Reti di elaborazione dei dati

  • Collegamenti dell'apparecchiatura di prova

  • Cablaggio dei locali

  • Infrastrutture di reti a larga area




Struttura e specifiche tecniche



1.Giubbotto singolo ADSS

numero di fibre struttura fibre per tubo

diametro del tubo di perdita

(MM)

 Diametro del FRP/pad (mm) Spessore della giacca esterna ((mm) Riferimento esterno
Diametro
(mm)		 Peso di riferimento
(kg/km)
Giubbotto in PE AT Giacca
4 1 + 6 4 1.85 2.0/2.0 1.7± 0.1 9.8 83 93
6 1 + 6 6 1.85 2.0/2.0 1.7±0.1 9.8 83 93
8 1 + 6 4 1.85 2.0/2.0 1.7±0.1 9.8 83 93
12 1 + 6 6 1.85 2.0/2.0 1.7±0.1 9.8 83 93
24 1 + 6 6 2.0 2.0/2.0 1.7±0.1 9.8 86 96
48 1 + 6 12 2.0 2.0/2.0 1.7±0.1 10.0 89 99
72 1 + 6 12 2.2 2.0/2.0 1.7±0.1 10.5 99 109
96 1 + 8 12 2.2 2.0/3.4 1.7±0.1 12.0 124 136
144 1+12 12 2.2 3.0/7.2 1.7±0.1 15.2 176 189



Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,

Per favore contatta i nostri venditori.



2. ADSS doppia giacca



numero di fibre struttura fibre per tubo

diametro del tubo di perdita

(MM)

 Diametro del FRP/pad (mm) Spessore della giacca esterna ((mm) Riferimento esterno
Diametro
(mm)		 Peso di riferimento
(kg/km)
Giubbotto in PE AT Giacca
4 1 + 6 4 1.85 2.0/2.0 1.7±0.1 12.0 125 135
6 1 + 6 6 1.85 2.0/2.0 1.7±0.1 12.0 125 135
8 1 + 6 4 1.85 2.0/2.0 1.7±0.1 12.0 125 135
12 1 + 6 6 1.85 2.0/2.0 1.7±0.1 12.0 125 135
24 1 + 6 6 2.0 2.0/2.0 1.7±0.1 12.0 128 138
48 1 + 6 12 2.0 2.0/2.0 1.7±0.1 12.5 130 140
72 1 + 6 12 2.2 2.0/2.0 1.7±0.1 13.2 145 155
96 1 + 8 12 2.2 2.0/3.4 1.7±0.1 14.5 185 195
144 1+12 12 2.2 3.0/7.2 1.7±0.1 16.5 212 228



Suggerimenti: tutte le specifiche riportate nella tabella di seguito sono dati approssimativi, per le specifiche più dettagliate,

Per favore contatta i nostri venditori.





Tipo di fibra

Attenuazione

(+20°C)

Larghezza di banda

Lunghezza d'onda di taglio del cavo ottico

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm
G.652 --- --- ≤ 0,36 dB/km ≤ 0,22 dB/km --- --- ≤ 1260 nm
G.655 --- --- ≤ 0,40 dB/km ≤ 0,23 dB/km --- --- ≤ 1450 nm
50/125 μm ≤ 3,3 dB/km ≤ 1,2 dB/km --- --- ≥ 500MHz·km ≥ 500MHz·km ---
62.5/125 μm ≤ 3,5 dB/km ≤ 1,2 dB/km --- --- ≥ 200MHz·km ≥ 500MHz·km ---




Dettagli immagini

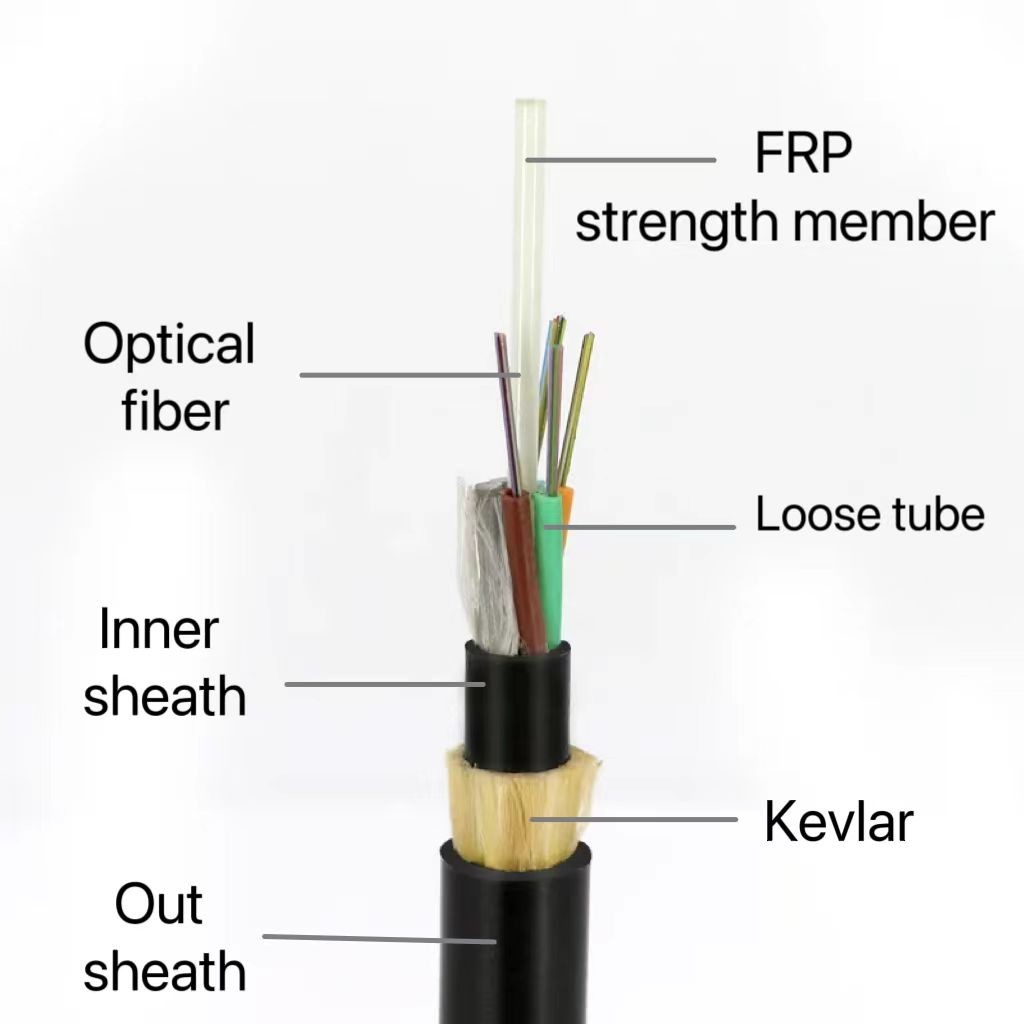

Cable a fibra ottica ad aria aperta a doppia camicia in HDPE MultiCores Filato di aramide 0



Cavo a fibra ADSS a giacca singola

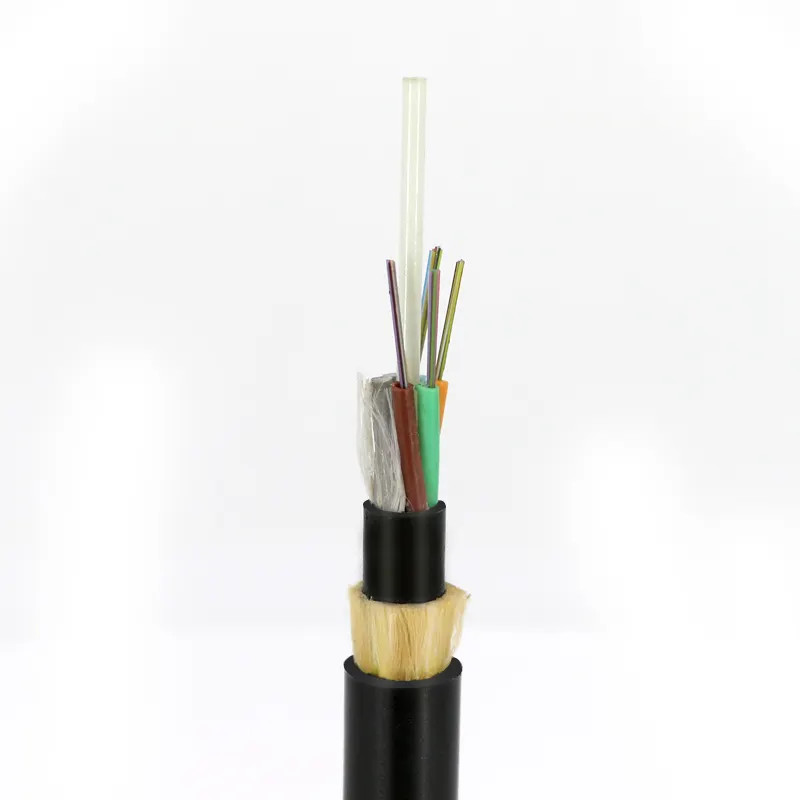

Cable a fibra ottica ad aria aperta a doppia camicia in HDPE MultiCores Filato di aramide 1



cavo ad doppia camicia ADSS in fibra ottica

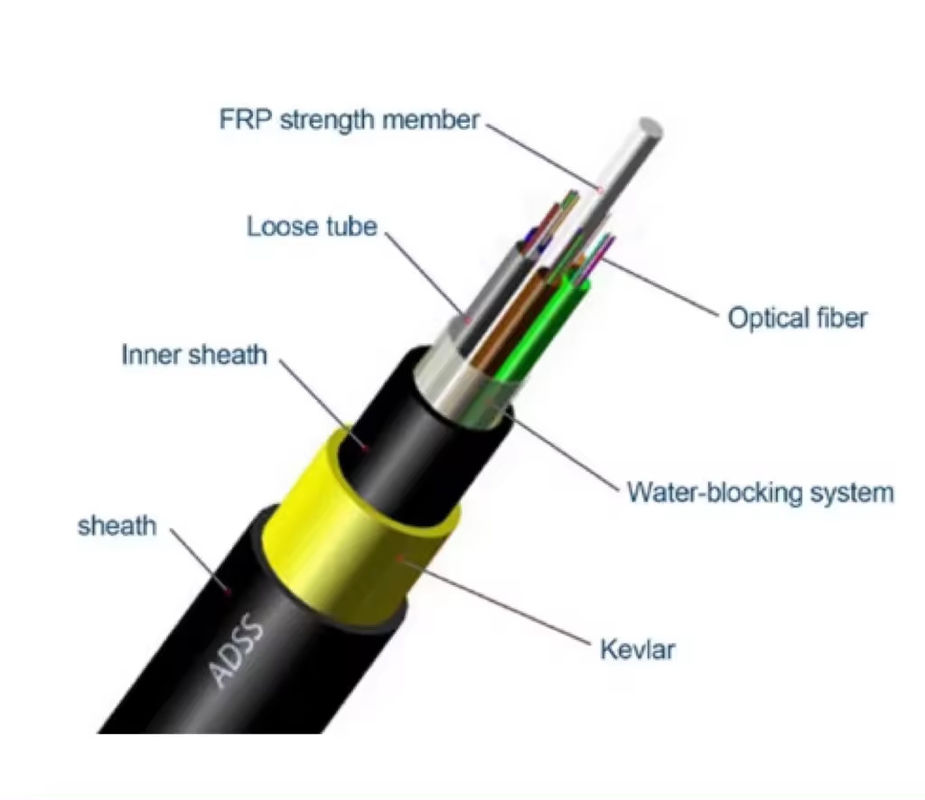

Cable a fibra ottica ad aria aperta a doppia camicia in HDPE MultiCores Filato di aramide 2







Imballaggio:

Cable a fibra ottica ad aria aperta a doppia camicia in HDPE MultiCores Filato di aramide 3



1Lei è un fornitore diretto della fabbrica?
Siamo un produttore di cavi specializzato in cavi in fibra ottica, cavi MPO e cordoni di fibra ottica.e varie altre regioni.

2Quali sono i vostri prodotti principali?
La nostra gamma comprende cavi in fibra ottica all'aperto e all'interno, cavi FTTH, cavi ADSS, cavi a patch corazzati all'interno e cavi a patch ottici in configurazioni SC, LC, FC, ST, MTP e MPO.

3Qual è il periodo di garanzia del prodotto?
Forniamo una garanzia di 20 anni per i cavi in fibra ottica.

4Avete i certificati delle materie prime?
Manteniamo partnership a lungo termine con fornitori di materie prime certificati ISO9001 e RoHS.
