Descrizione di prodotto

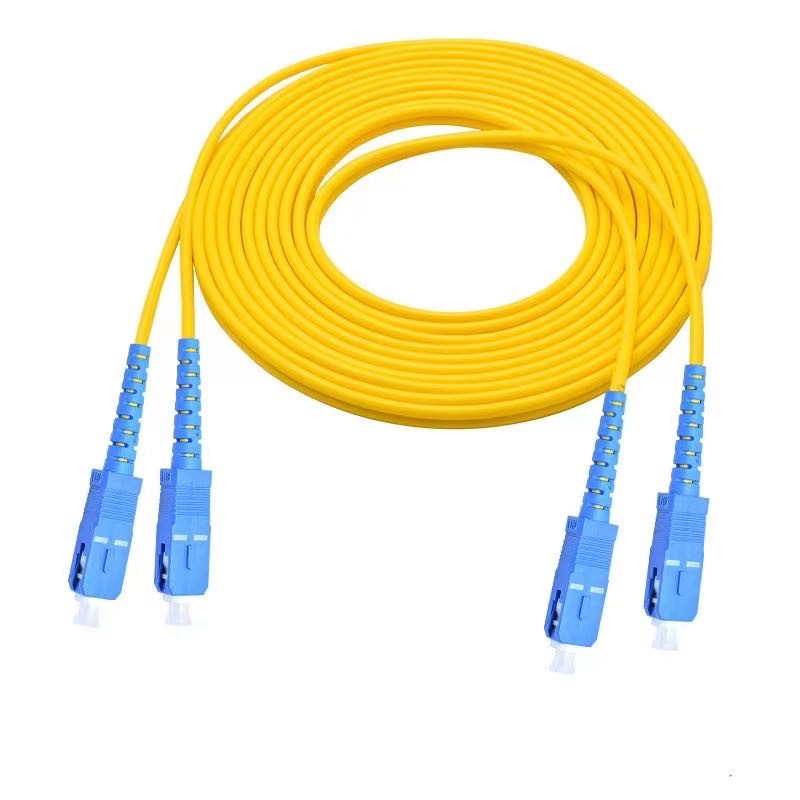

Simplex & Duplex SC-LC Patch Cord SM OS2 9/125um PVC/LSZH Fiber Optic Patch Cord
Descrizione del prodotto
Il cavo LC-SC Single Mode Duplex Fiber Optic Patch Cord è un cavo ad alte prestazioni dotato di connettori su entrambe le estremità, che consente connessioni rapide e facili a sistemi CATV, interruttori ottici,o altri dispositivi di telecomunicazioneProgettato con uno strato protettivo resistente, è ideale per collegare trasmettitori ottici, ricevitori e box terminali in quello che viene definito "cavi interconnessione-stile"." Questi cordoni sono noti per la loro eccezionale affidabilità, offrendo basse perdite di inserimento e di ritorno. Disponibili sia in formato simplex che duplex, sono terminati con connettori di precisione e possono essere personalizzati in varie combinazioni di ST,SC, tipi LC e MTRJ, con opzioni di lucidatura tra cui PC, UPC o APC per soddisfare i requisiti standard o su misura.
Caratteristica
Basse perdite di inserimento
Perdita di rendimento elevata
Buona ripetibilità
Buoni scambi
Ottima adattabilità all'ambiente
Caratteristiche ottiche
| Modalità |
SM |
MM |
| Italiano |
UPC |
APC |
APC |
| Perdita di inserimento |
Tipico ≤ 0,2 dB Massimo ≤ 0,3 dB |
≤ 0,25 dB |
| Risultato di perdita |
≥ 50 dB |
≥ 65 dB |
≥ 35 dB |
| Intercambiabilità |
≤ 0,2 dB |
| Ripetibilità |
≤ 0,1 dB |
| Durabilità |
≤ 0,2 dB ((1000 volte l'accoppiamento) |
| Resistenza alla trazione |
> 10 kg |
| Temperatura |
≤ 0,2 dB (-40+85 resistenza 100 ore) |
| Umidità |
≤ 0,2 dB ((+25+65 93 R.H.100 ore) |
Dati tecnici
|
Tipo
|
Standard, Maestro.
|
|
Stile
|

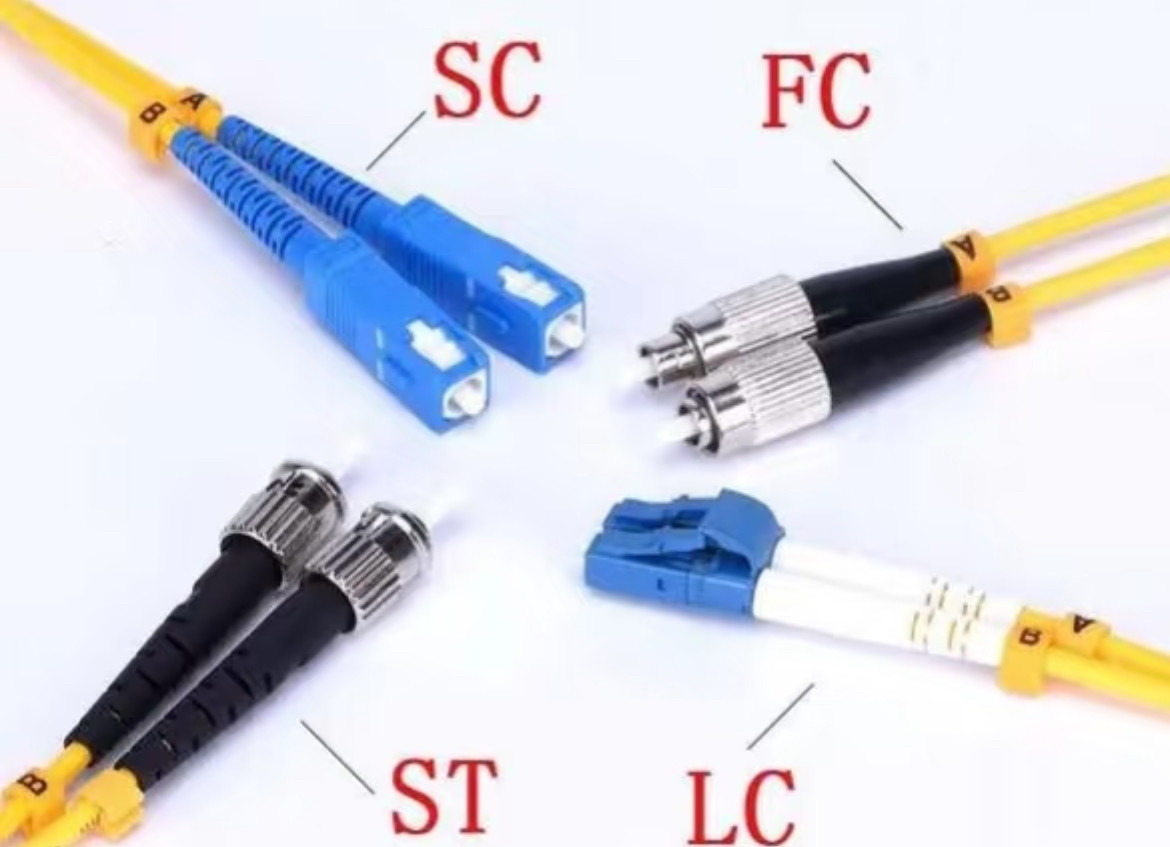

LC,SC,ST,FC.MU,DIN,D4,MPO,SC APC,FC/IAPC,LCIAPC.MU/APC
|
|
Fibra
|
Modulo singolo/multimodo
50/125,62.5/125 (multimodo) OM2&OM1
50/125,10G ((Multimodo) OM3
|
|
Cavo
|
Simplex, Duplex
Φ3,0 mm, Φ20 mm, Φ0,9 mm
PVC o LSZH
|
|
Modus operandi
|
UPC,SPC,APC (8°&6°)
|
|
Perdita di inserimento
|
≤ 0,1 dB ((Per il singolo modello Master)
≤ 0,25dB ((Per la norma di modalità singola)
≤ 0,25dB ((Per multimodo)
Testato da JDSRM3750
|
|
ReturnLose (modo singolo)
|
UPC≥50dB
SPC≥ 55dB
APC≥60dB (tipicamente 65dB)
Testato da JDSRM3750
|
|
Ripetibilità
|
± 0,1 dB
|
|
Temperatura di funzionamento
|
-400°C a 850°C
|
|
Requisito di geometria (modo singolo)
|
Radio della superficie terminale della ferrule
7mm≤R≤12mm ((Per APC)
10 mm≤R≤25 mm ((Per standard)
Offset di vertice ≤ 30 μm ((Per il maestro)
Offset di vertice ≤ 50 μm ((Per standard)
Al di sotto del taglio di 50 nmSU≤50 nm
Testato da DORCZX-1
|
Applicazione
Camere di comunicazione
FTTH (Fibra per la casa)
LAN (Local Area Network)
FOS (sensore a fibra ottica)
Sistema di comunicazione in fibra ottica
Attrezzature connesse e trasmesse a fibra ottica
Prodotti raccomandati
Imballaggio e consegna
Imballaggio: 100/pcs in una scatola di cartone o OEM.
Spedizione:via mare,via aerea,via espressa:DHL/UPS/Fedex/EMS/TNT ecc.
Consegna: 3-5 giorni dopo il pagamento, in base alla quantità dell'ordine.
Immagini di fabbrica
Domande frequenti
1Lei è un'azienda commerciale o un produttore?
Siamo un produttore con oltre 10 anni di esperienza, specializzato nella ricerca e sviluppo e produzione di cavi in fibra ottica, cavi a goccia, cordoni a patch e altro ancora.E sei il benvenuto a visitarci quando vuoi.!
2Come si assicura la qualità del prodotto?
Dopo aver confermato il prezzo, siete invitati a richiedere campioni gratuiti per valutare la qualità dei nostri prodotti.
3Accettate piccoli ordini?
Accogliamo con favore i piccoli ordini e sosteniamo i nuovi progetti dei nostri clienti.
4Qual e' il tempo di consegna tipico?
Il nostro tempo di consegna standard è di circa 3-7 giorni lavorativi, a seconda della quantità dell'ordine.
