Descrizione di prodotto

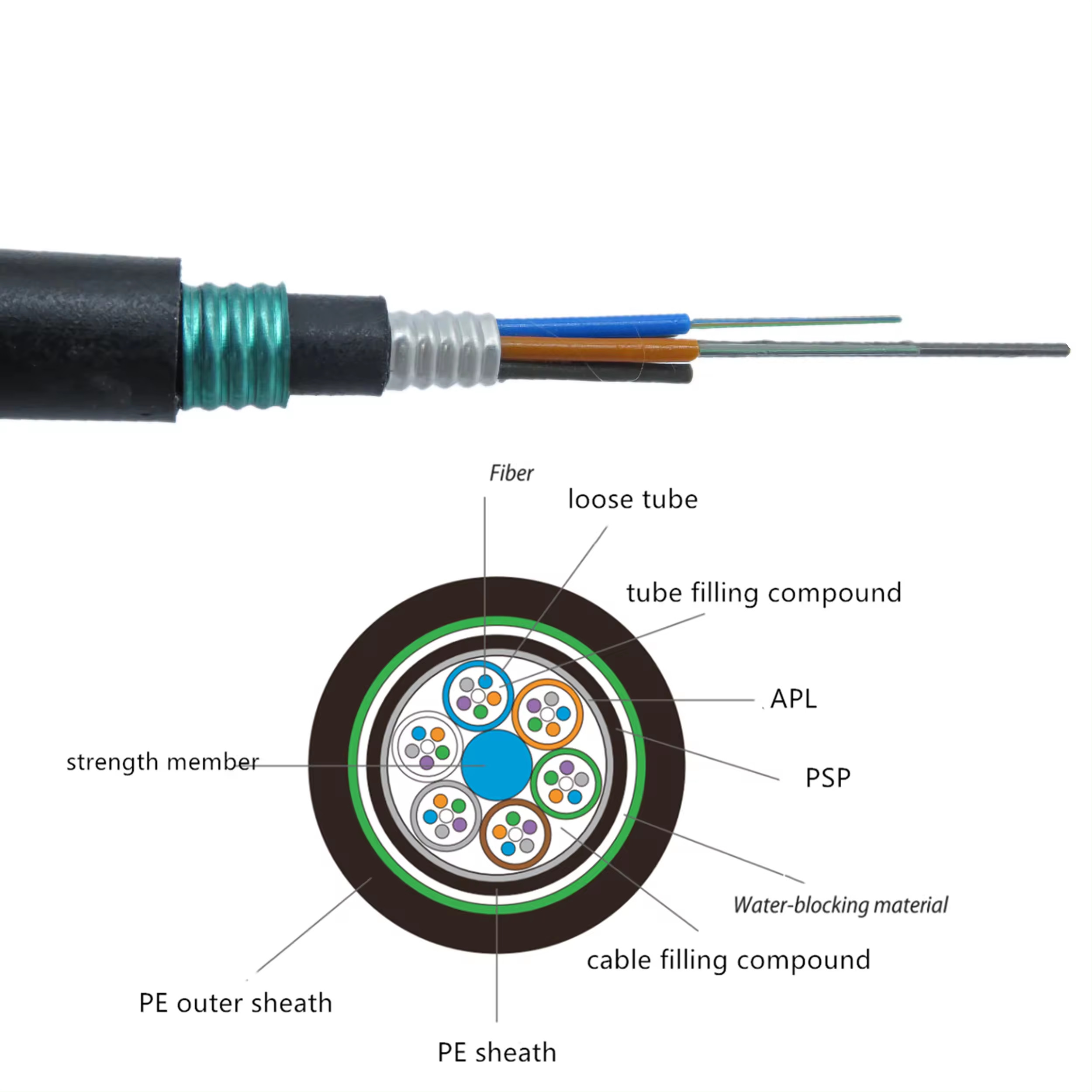

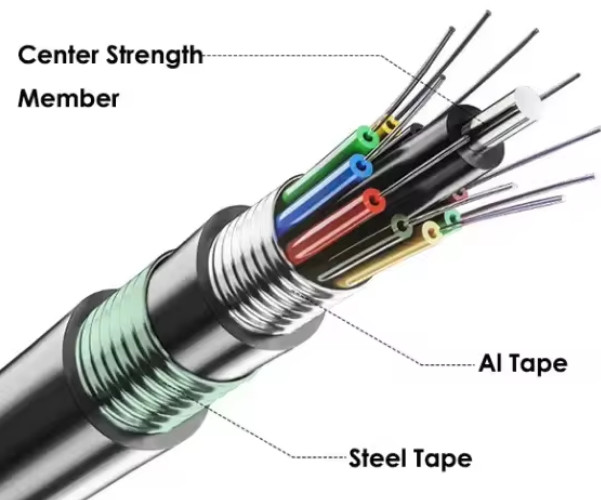

Il cavo GYTA53 è costruito inserendo una fibra di 250 μm in un tubo sciolto fatto di un materiale ad alto modulo riempito con un composto idrorepellente.Per alcuni nuclei, il nucleo rinforzato in metallo deve essere estruso con uno strato di polietilene (PE).e il vuoto nel nucleo è riempito con un riempitore di blocco dell'acqua. dopo aver avvolto longitudinalmente la striscia di alluminio rivestita di plastica (APL), viene estruso un involucro interno di polietilene,e la striscia di plastica doppiamente rivestita (PSP) viene avvolta longitudinalmente ed estrusa in una guaina di polietilene per formare un cavo.
Applicazioni:
Applicabile agli edifici del campus nella connessione, alla rete a lunga distanza, al sistema di linee principali, al circuito locale o alla rete di filiali, a ambienti esterni molto umidi, a variazioni di temperatura nell'ambiente.
Parametro della fibra:
| Articolo |
Unità |
Specificità |
| Tipo di fibra |
G.652D |
|
Diametro del campo di modalità
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diametro del rivestimento |
mm |
125.0±1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
| Errore di concentricità del nucleo/rivestimento |
mm |
≤ 0.5 |
| Diametro del rivestimento |
mm |
245 ± 5 |
| Rivestimento non circolare |
% |
≤ 6.0 |
| Errore di concentricità di rivestimento/rivestimento |
mm |
≤ 12.0 |
| Lunghezza d'onda di taglio del cavo |
nm |
≤ 1260 |
|
Coefficiente di attenuazione
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Livello di prova di sollecitazione |
kpsi |
≥ 100 |
Dimensioni delle costruzioni di cavi
|
Conteggio di fibre
|
Struttura
|
Fibre per tubo
|
Diametro del tubo sciolto (mm)
|
CSM
diametro/diametro del tampone (mm)
|
Spessore nominale della giacca esterna
(mm)
|
Diametro/altezza del cavo (mm)
|
Peso del cavo (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produciamo e testiamo cavi conformi ai seguenti standard:
| Performance meccanica |
| Performance di tensione massima |
IEC 60794-1-2-E |
| Max. Operazione Tensione |
IEC 60794 ¥1-2-E1 |
| Prova di schiacciamento |
IEC 6079 ¥1-2-E3 |
| Prova di impatto |
IEC 60794 ¥1-2-E4 |
| Piegatura ripetuta |
IEC 60794-1-2-E6 |
| Prova di torsione |
IEC 60794-1-2-E7 |
| Curvatura del cavo |
IEC 60794-1-2-E11A |
| Coefficiente di attenuazione |
ITU-T G.652 |
| Prova strutturale |
IEC-60793-1-20 |
| Prestazioni ambientali |
| Cicli di temperatura |
IEC 60794 ̇1-2-F1 |
| Penetrazione dell'acqua |
IEC 60794-12-F5B |
| Flusso composto di archivio |
IEC 60794-1-E14
|
Imballaggio

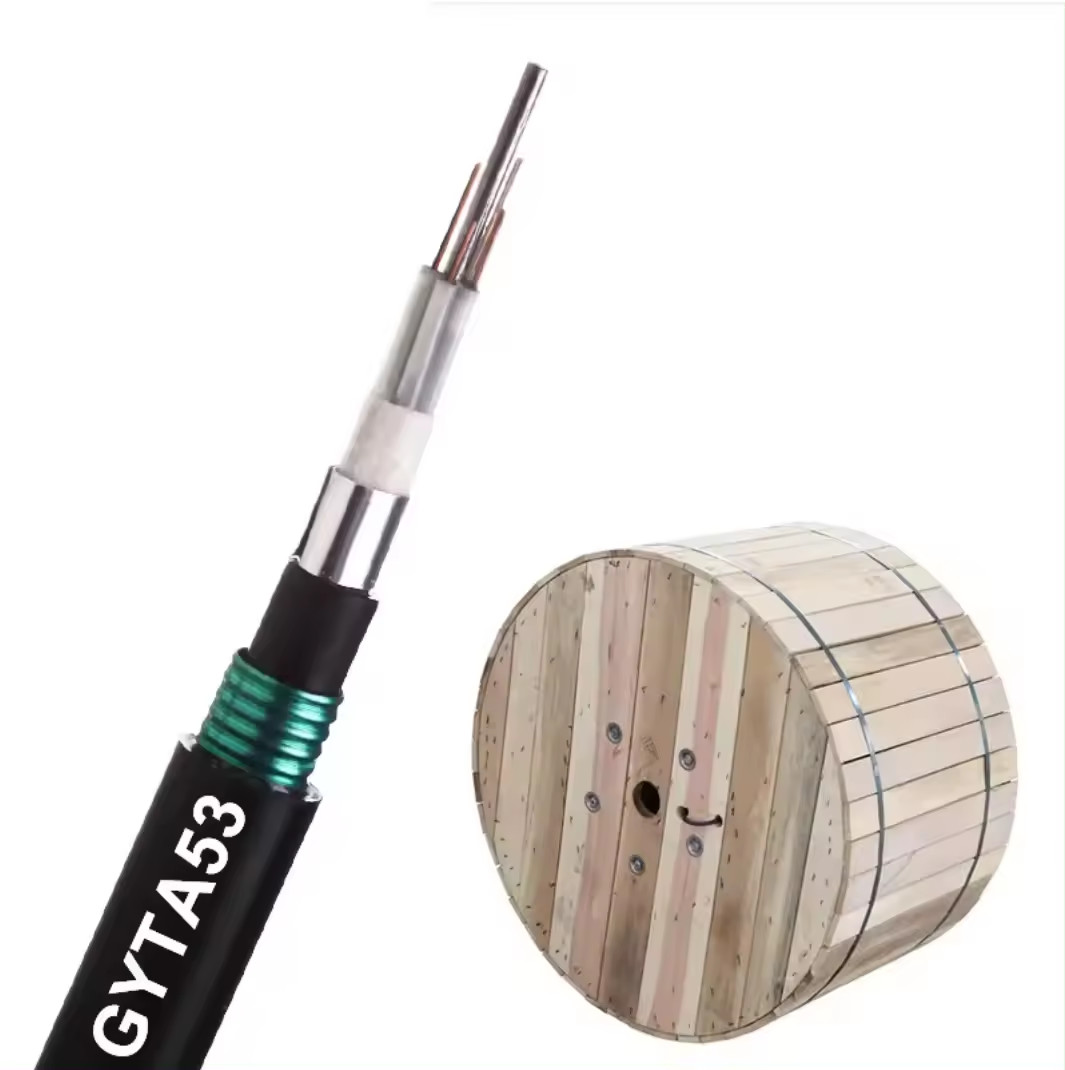

1/2/3/4km o lunghezza personalizzata per esportare tamburi di legno.
Consegna
Per grandi ordini: via mare (LCL o FCL)
Per piccoli ordini: via mare (LCL), via aerea o via corriere ((DHL,UPS,TNT...)
Compagnia:
1Guangzhou jiqian fiber optic cable co., ltd è un gruppo di aziende ad alta tecnologia impegnata nella ricerca, produzione, vendita di prodotti di comunicazione con i nostri diritti di importazione ed esportazione.
2La nostra azienda è un produttore professionale di cavi in fibra ottica da 10 anni, con certificati ISO9001, FCC, ROHS e CE.
Certificato:
